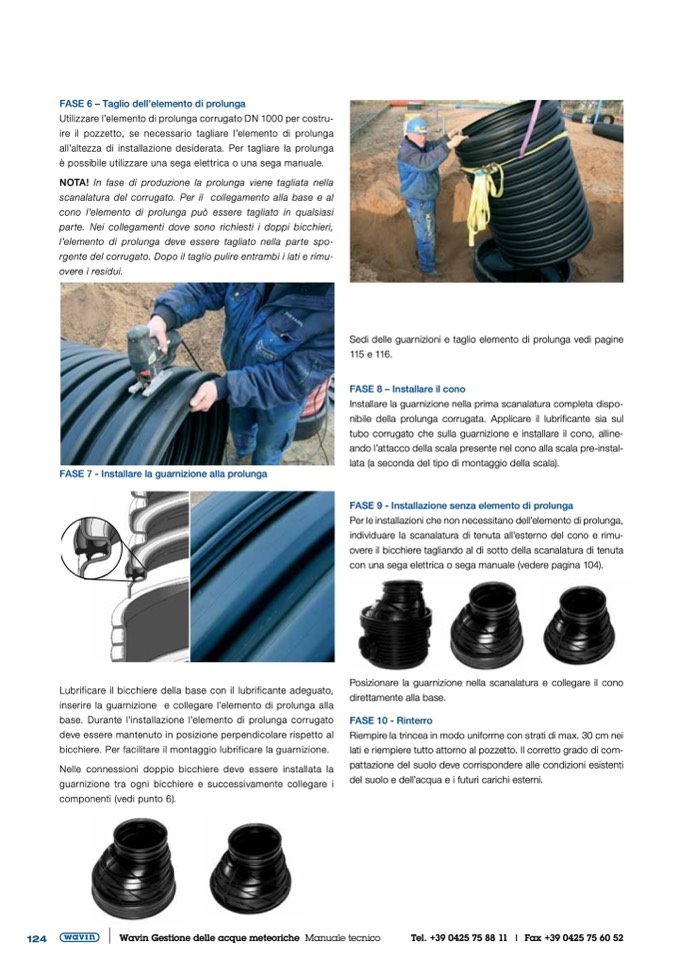

FASE 6 – Taglio dell’elemento di prolunga

Utilizzare l’elemento di prolunga corrugato DN 1000 per costru-

ire il pozzetto, se necessario tagliare l’elemento di prolunga

all’altezza di installazione desiderata. Per tagliare la prolunga

è possibile utilizzare una sega elettrica o una sega manuale.

NOTA! In fase di produzione la prolunga viene tagliata nella

scanalatura del corrugato. Per il collegamento alla base e al

cono l’elemento di prolunga può essere tagliato in qualsiasi

parte. Nei collegamenti dove sono richiesti i doppi bicchieri,

l’elemento di prolunga deve essere tagliato nella parte spo-

rgente del corrugato. Dopo il taglio pulire entrambi i lati e rimu-

overe i residui.

FASE 7 - Installare la guarnizione alla prolunga

Lubrificare il bicchiere della base con il lubrificante adeguato,

inserire la guarnizione e collegare l’elemento di prolunga alla

base. Durante l’installazione l’elemento di prolunga corrugato

deve essere mantenuto in posizione perpendicolare rispetto al

bicchiere. Per facilitare il montaggio lubrificare la guarnizione.

Nelle connessioni doppio bicchiere deve essere installata la

guarnizione tra ogni bicchiere e successivamente collegare i

componenti (vedi punto 6).

Sedi delle guarnizioni e taglio elemento di prolunga vedi pagine

115 e 116.

FASE 8 – Installare il cono

Installare la guarnizione nella prima scanalatura completa dispo-

nibile della prolunga corrugata. Applicare il lubrificante sia sul

tubo corrugato che sulla guarnizione e installare il cono, alline-

ando l’attacco della scala presente nel cono alla scala pre-instal-

lata (a seconda del tipo di montaggio della scala).

FASE 9 - Installazione senza elemento di prolunga

Per le installazioni che non necessitano dell’elemento di prolunga,

individuare la scanalatura di tenuta all’esterno del cono e rimu-

overe il bicchiere tagliando al di sotto della scanalatura di tenuta

con una sega elettrica o sega manuale (vedere pagina 104).

Posizionare la guarnizione nella scanalatura e collegare il cono

direttamente alla base.

FASE 10 - Rinterro

Riempire la trincea in modo uniforme con strati di max. 30 cm nei

lati e riempiere tutto attorno al pozzetto. Il corretto grado di com-

pattazione del suolo deve corrispondere alle condizioni esistenti

del suolo e dell’acqua e i futuri carichi esterni.
