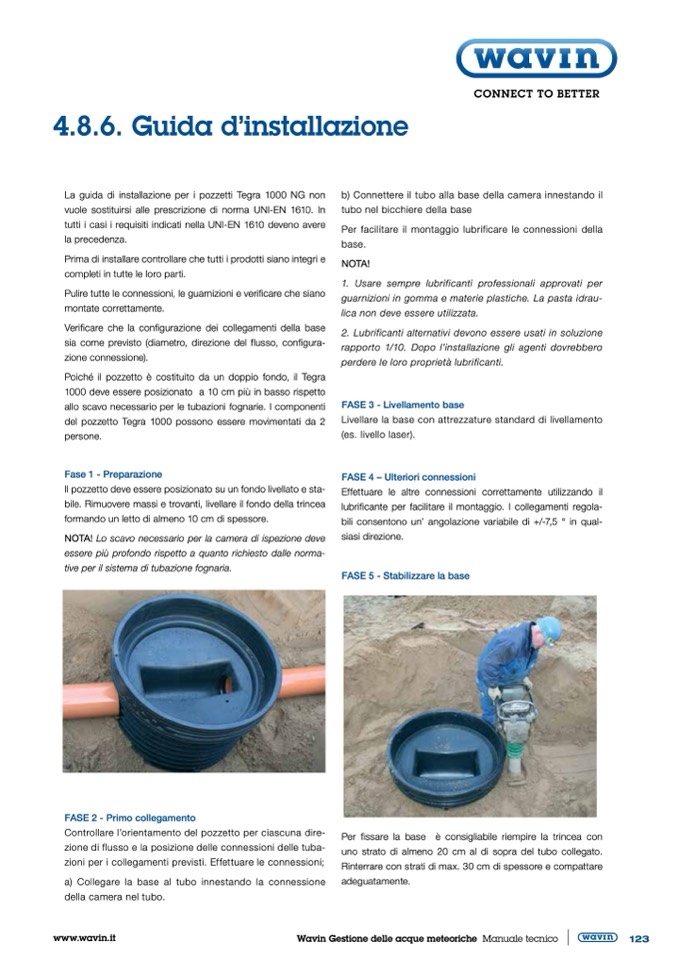

4.8.6. Guida d’installazione

La guida di installazione per i pozzetti Tegra 1000 NG non

vuole sostituirsi alle prescrizione di norma UNI-EN 1610. In

tutti i casi i requisiti indicati nella UNI-EN 1610 deveno avere

la precedenza.

Prima di installare controllare che tutti i prodotti siano integri e

completi in tutte le loro parti.

Pulire tutte le connessioni, le guarnizioni e verificare che siano

montate correttamente.

Verificare che la configurazione dei collegamenti della base

sia come previsto (diametro, direzione del flusso, configura-

zione connessione).

Poiché il pozzetto è costituito da un doppio fondo, il Tegra

1000 deve essere posizionato a 10 cm più in basso rispetto

allo scavo necessario per le tubazioni fognarie. I componenti

del pozzetto Tegra 1000 possono essere movimentati da 2

persone.

Fase 1 - Preparazione

Il pozzetto deve essere posizionato su un fondo livellato e sta-

bile. Rimuovere massi e trovanti, livellare il fondo della trincea

formando un letto di almeno 10 cm di spessore.

NOTA! Lo scavo necessario per la camera di ispezione deve

essere più profondo rispetto a quanto richiesto dalle norma-

tive per il sistema di tubazione fognaria.

b) Connettere il tubo alla base della camera innestando il

tubo nel bicchiere della base

Per facilitare il montaggio lubrificare le connessioni della

base.

NOTA!

1. Usare sempre lubrificanti professionali approvati per

guarnizioni in gomma e materie plastiche. La pasta idrau-

lica non deve essere utilizzata.

2. Lubrificanti alternativi devono essere usati in soluzione

rapporto 1/10. Dopo l’installazione gli agenti dovrebbero

perdere le loro proprietà lubrificanti.

FASE 3 - Livellamento base

Livellare la base con attrezzature standard di livellamento

(es. livello laser).

FASE 4 – Ulteriori connessioni

Effettuare le altre connessioni correttamente utilizzando il

lubrificante per facilitare il montaggio. I collegamenti regola-

bili consentono un’ angolazione variabile di +/-7,5 ° in qual-

siasi direzione.

FASE 5 - Stabilizzare la base

Per fissare la base è consigliabile riempire la trincea con

uno strato di almeno 20 cm al di sopra del tubo collegato.

Rinterrare con strati di max. 30 cm di spessore e compattare

adeguatamente.

FASE 2 - Primo collegamento

Controllare l’orientamento del pozzetto per ciascuna dire-

zione di flusso e la posizione delle connessioni delle tuba-

zioni per i collegamenti previsti. Effettuare le connessioni;

a) Collegare la base al tubo innestando la connessione

della camera nel tubo.
