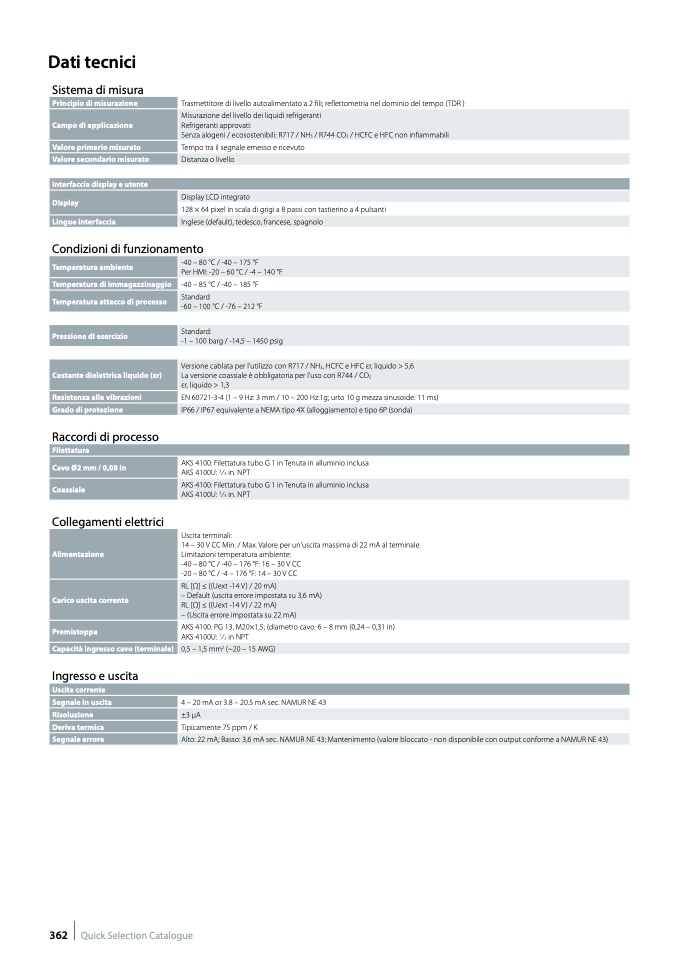

Dati tecnici

Sistema di misura

Principio di misurazione

Campo di applicazione

Valore primario misurato

Valore secondario misurato

Interfaccia display e utente

Display

Lingue interfaccia

Trasmettitore di livello autoalimentato a 2 fili; reflettometria nel dominio del tempo (TDR )

Misurazione del livello dei liquidi refrigeranti

Refrigeranti approvati:

Senza alogeni / ecosostenibili: R717 / NH

3

/ R744 CO

2

/ HCFC e HFC non infiammabili

Tempo tra il segnale emesso e ricevuto

Distanza o livello

Display LCD integrato

128 × 64 pixel in scala di grigi a 8 passi con tastierino a 4 pulsanti

Inglese (default), tedesco, francese, spagnolo

Condizioni di funzionamento

Temperatura ambiente

Temperatura di immagazzinaggio

Temperatura attacco di processo

Pressione di esercizio

Costante dielettrica liquido (εr)

Resistenza alle vibrazioni

Grado di protezione

Raccordi di processo

Filettatura

Cavo Ø2 mm / 0,08 in

Coassiale

Collegamenti elettrici

Alimentazione

Carico uscita corrente

Premistoppa

Capacità ingresso cavo (terminale)

Ingresso e uscita

Uscita corrente

Segnale in uscita

Risoluzione

Deriva termica

Segnale errore

-40 – 80 °C / -40 – 175 °F

Per HMI: -20 – 60 °C / -4 – 140 °F

-40 – 85 °C / -40 – 185 °F

Standard

-60 – 100 °C / -76 – 212 °F

Standard:

-1 – 100 barg / -14,5 – 1450 psig

Versione cablata per l'utilizzo con R717 / NH

3

, HCFC e HFC εr, liquido > 5,6

La versione coassiale è obbligatoria per l'uso con R744 / CO

2

εr, liquido > 1,3

EN 60721-3-4 (1 – 9 Hz: 3 mm / 10 – 200 Hz:1g; urto 10 g mezza sinusoide: 11 ms)

IP66 / IP67 equivalente a NEMA tipo 4X (alloggiamento) e tipo 6P (sonda)

AKS 4100: Filettatura tubo G 1 in Tenuta in alluminio inclusa

AKS 4100U:

3

⁄

4

in. NPT

AKS 4100: Filettatura tubo G 1 in Tenuta in alluminio inclusa

AKS 4100U:

3

⁄

4

in. NPT

Uscita terminali:

14 – 30 V CC Min. / Max. Valore per un'uscita massima di 22 mA al terminale

Limitazioni temperatura ambiente:

-40 – 80 °C / -40 – 176 °F: 16 – 30 V CC

-20 – 80 °C / -4 – 176 °F: 14 – 30 V CC

RL [Ω] ≤ ((Uext -14 V) / 20 mA)

– Default (uscita errore impostata su 3,6 mA)

RL [Ω] ≤ ((Uext -14 V) / 22 mA)

– (Uscita errore impostata su 22 mA)

AKS 4100: PG 13, M20×1,5; (diametro cavo: 6 – 8 mm (0,24 – 0,31 in)

AKS 4100U:

1

⁄

2

in NPT

0,5 – 1,5 mm

2

(~20 – 15 AWG)

4 – 20 mA or 3.8 – 20.5 mA sec. NAMUR NE 43

±3 μA

Tipicamente 75 ppm / K

Alto: 22 mA; Basso: 3,6 mA sec. NAMUR NE 43; Mantenimento (valore bloccato - non disponibile con output conforme a NAMUR NE 43)
