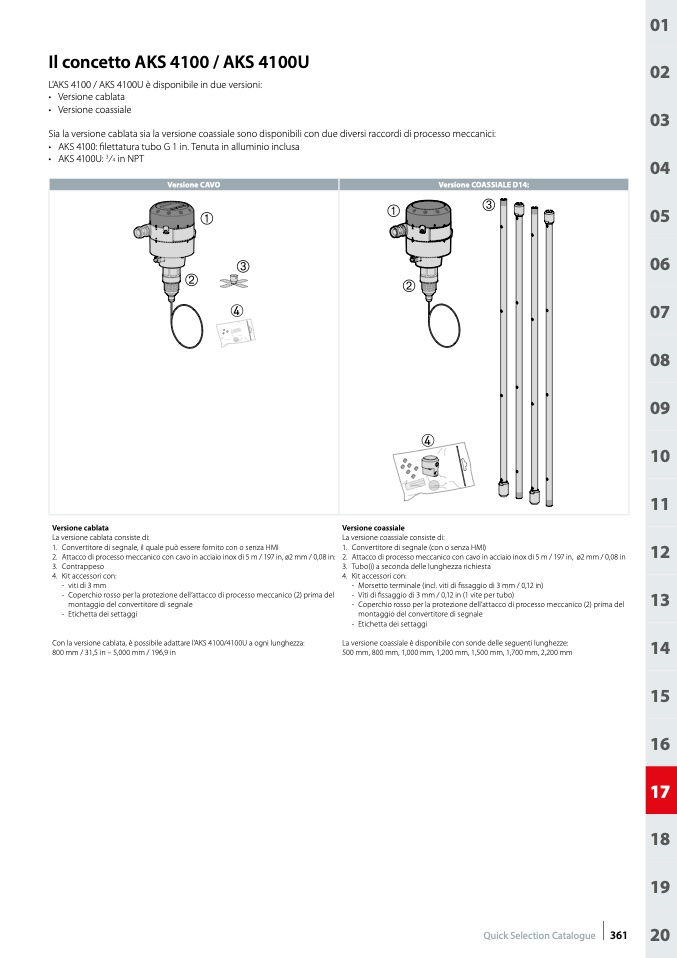

Il concetto AKS 4100 / AKS 4100U
L’AKS 4100 / AKS 4100U è disponibile in due versioni:
• Versione cablata
• Versione coassiale
Sia la versione cablata sia la versione coassiale sono disponibili con due diversi raccordi di processo meccanici:
01
02
03
04
05
06
07
08
09
10
11
12
13
14
15
16
17
18
19
20
•
•
AKS 4100: filettatura tubo G 1 in. Tenuta in alluminio inclusa
AKS 4100U:
3
⁄
4
in NPT
Versione CAVO
Versione cablata
La versione cablata consiste di:
1. Convertitore di segnale, il quale può essere fornito con o senza HMI
2. Attacco di processo meccanico con cavo in acciaio inox di 5 m / 197 in, ø2 mm / 0,08 in:
3. Contrappeso
4. Kitaccessoricon:
- viti di 3 mm
- Coperchio rosso per la protezione dell’attacco di processo meccanico (2) prima del
montaggio del convertitore di segnale
- Etichetta dei settaggi
Con la versione cablata, è possibile adattare l’AKS 4100/4100U a ogni lunghezza:
800 mm / 31,5 in – 5,000 mm / 196,9 in
Versione coassiale
Versione COASSIALE D14:
La versione coassiale consiste di:
1. Convertitore di segnale (con o senza HMI)
2. Attacco di processo meccanico con cavo in acciaio inox di 5 m / 197 in, ø2 mm / 0,08 in
3. Tubo(i) a seconda delle lunghezza richiesta
4. Kitaccessoricon:
- Morsetto terminale (incl. viti di fissaggio di 3 mm / 0,12 in)
- Viti di fissaggio di 3 mm / 0,12 in (1 vite per tubo)
- Coperchio rosso per la protezione dell’attacco di processo meccanico (2) prima del
montaggio del convertitore di segnale
- Etichettadeisettaggi
La versione coassiale è disponibile con sonde delle seguenti lunghezze:
500 mm, 800 mm, 1,000 mm, 1,200 mm, 1,500 mm, 1,700 mm, 2,200 mm
