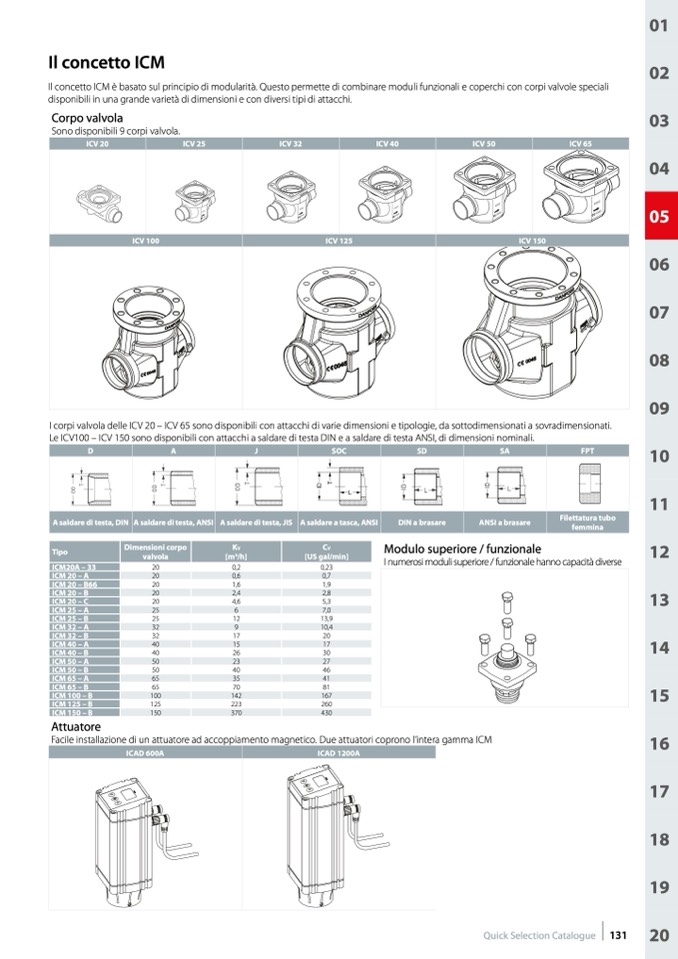

Il concetto ICM

01

02

03

04

05

06

07

08

09

10

11

12

13

14

15

16

17

18

19

20

Il concetto ICM è basato sul principio di modularità. Questo permette di combinare moduli funzionali e coperchi con corpi valvole speciali

disponibili in una grande varietà di dimensioni e con diversi tipi di attacchi.

Corpo valvola

Sono disponibili 9 corpi valvola.

ICV 20

ICV 100

ICV 25

ICV 32

ICV 40

ICV 50

ICV 65

ICV 125

ICV 150

I corpi valvola delle ICV 20 – ICV 65 sono disponibili con attacchi di varie dimensioni e tipologie, da sottodimensionati a sovradimensionati.

Le ICV100 – ICV 150 sono disponibili con attacchi a saldare di testa DIN e a saldare di testa ANSI, di dimensioni nominali.

D

A

J

SOC

SD

SA

FPT

A saldare di testa, DIN

A saldare di testa, ANSI

A saldare di testa, JIS

K

V

[m

3

/h]

0,2

0,6

1,6

2,4

4,6

6

12

9

17

15

26

23

40

35

70

142

223

370

A saldare a tasca, ANSI

C

V

[US gal/min]

0,23

0,7

1,9

2,8

5,3

7,0

13,9

10,4

20

17

30

27

46

41

81

167

260

430

DIN a brasare

ANSI a brasare

Modulo superiore / funzionale

Filettatura tubo

femmina

Tipo

ICM20A – 33

ICM 20 – A

ICM 20 – B66

ICM 20 – B

ICM 20 – C

ICM 25 – A

ICM 25 – B

ICM 32 – A

ICM 32 – B

ICM 40 – A

ICM 40 – B

ICM 50 – A

ICM 50 – B

ICM 65 – A

ICM 65 – B

ICM 100 – B

ICM 125 – B

ICM 150 – B

Attuatore

Dimensioni corpo

valvola

20

20

20

20

20

25

25

32

32

40

40

50

50

65

65

100

125

150

I numerosi moduli superiore / funzionale hanno capacità diverse

Facile installazione di un attuatore ad accoppiamento magnetico. Due attuatori coprono l’intera gamma ICM

ICAD 600A

ICAD 1200A

Quick Selection Catalogue 131
