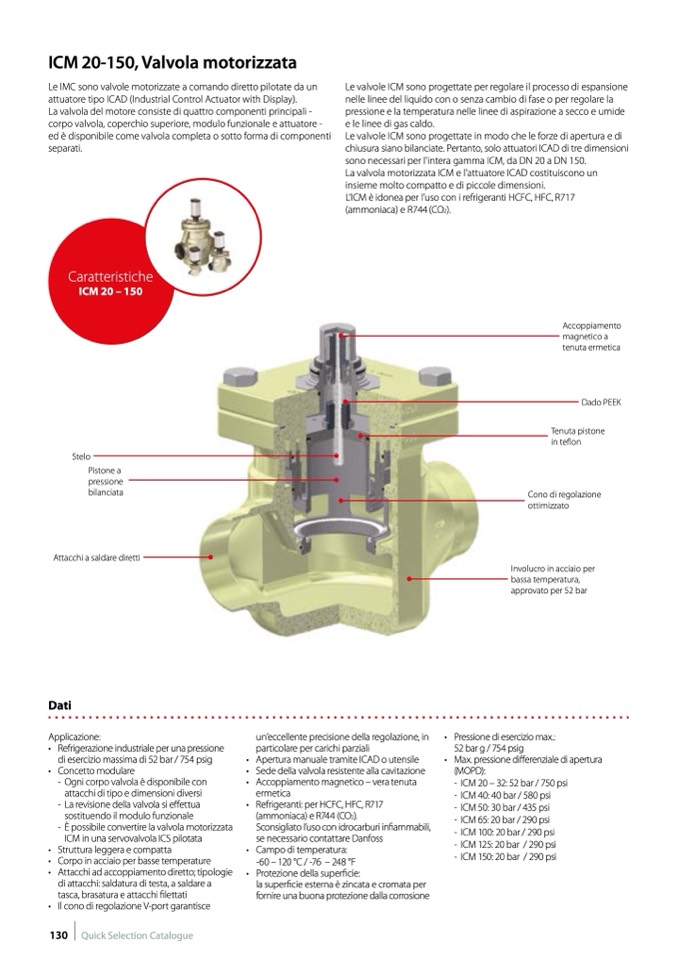

ICM 20-150, Valvola motorizzata
Le IMC sono valvole motorizzate a comando diretto pilotate da un
attuatore tipo ICAD (Industrial Control Actuator with Display).
La valvola del motore consiste di quattro componenti principali -
corpo valvola, coperchio superiore, modulo funzionale e attuatore -
ed è disponibile come valvola completa o sotto forma di componenti
separati.
Le valvole ICM sono progettate per regolare il processo di espansione
nelle linee del liquido con o senza cambio di fase o per regolare la
pressione e la temperatura nelle linee di aspirazione a secco e umide
e le linee di gas caldo.
Le valvole ICM sono progettate in modo che le forze di apertura e di
chiusura siano bilanciate. Pertanto, solo attuatori ICAD di tre dimensioni
sono necessari per l'intera gamma ICM, da DN 20 a DN 150.
La valvola motorizzata ICM e l'attuatore ICAD costituiscono un
insieme molto compatto e di piccole dimensioni.
L’ICM è idonea per l’uso con i refrigeranti HCFC, HFC, R717
(ammoniaca) e R744 (CO
2
).
Caratteristiche
ICM 20 – 150
Stelo
Pistone a
pressione
bilanciata
Attacchi a saldare diretti
Dati
Applicazione:
• Refrigerazione industriale per una pressione
di esercizio massima di 52 bar / 754 psig
• Concetto modulare
- Ogni corpo valvola è disponibile con
attacchi di tipo e dimensioni diversi
- La revisione della valvola si effettua
sostituendo il modulo funzionale
- È possibile convertire la valvola motorizzata
ICM in una servovalvola ICS pilotata
• Struttura leggera e compatta
• Corpo in acciaio per basse temperature
• Attacchi ad accoppiamento diretto; tipologie
di attacchi: saldatura di testa, a saldare a
tasca, brasatura e attacchi filettati
• Il cono di regolazione V-port garantisce
un’eccellente precisione della regolazione, in
particolare per carichi parziali
• Apertura manuale tramite ICAD o utensile
• Sede della valvola resistente alla cavitazione
• Accoppiamento magnetico – vera tenuta
ermetica
• Refrigeranti: per HCFC, HFC, R717
(ammoniaca) e R744 (CO
2
).
Sconsigliato l’uso con idrocarburi infiammabili,
se necessario contattare Danfoss
• Campo di temperatura:
-60–120°C/-76 –248°F
• Protezione della superficie:
la superficie esterna è zincata e cromata per
fornire una buona protezione dalla corrosione
Accoppiamento
magnetico a
tenuta ermetica
Dado PEEK
Tenuta pistone
in teflon
Cono di regolazione
ottimizzato
Involucro in acciaio per
bassa temperatura,
approvato per 52 bar
• Pressione di esercizio max.:
52barg/754psig
• Max. pressione differenziale di apertura
(MOPD):
- ICM20–32:52bar/750psi
- ICM40:40bar/580psi
- ICM50:30bar/435psi
- ICM65:20bar/290psi
- ICM 100: 20 bar / 290 psi
- ICM 125: 20 bar / 290 psi
- ICM 150: 20 bar / 290 psi
