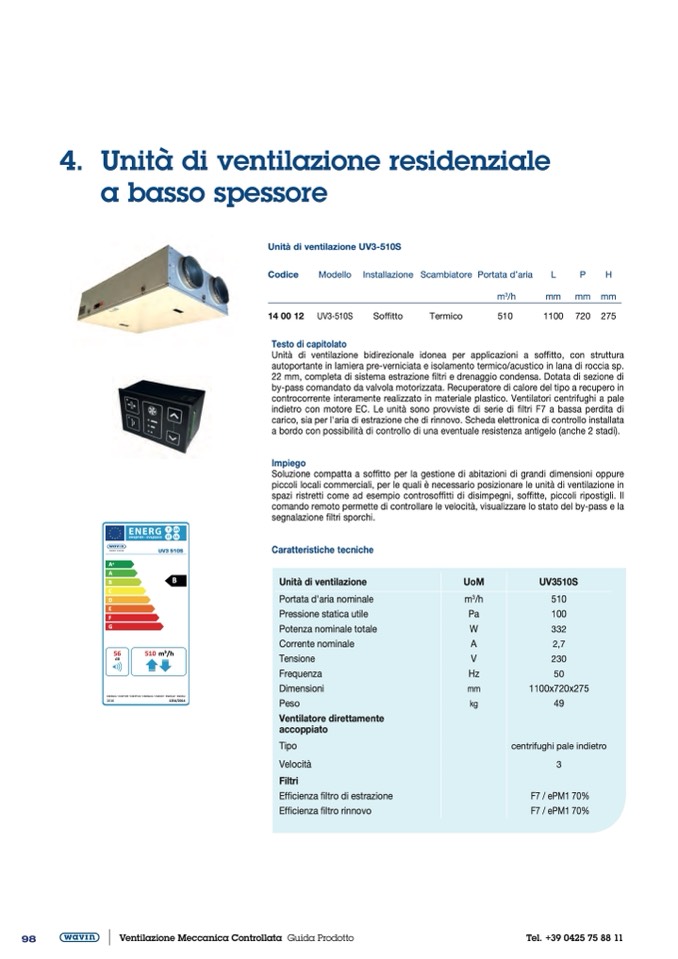

4. Unità di ventilazione residenziale
a basso spessore
Unità di ventilazione UV3-510S
Codice
Modello Installazione Scambiatore Portata d’aria
L
P
H
m
3
/h
14 00 12 UV3-510S
Soffitto
Termico
510
Testo di capitolato
mm
mm mm
1100 720 275
Unità di ventilazione bidirezionale idonea per applicazioni a soffitto, con struttura
autoportante in lamiera pre-verniciata e isolamento termico/acustico in lana di roccia sp.
22 mm, completa di sistema estrazione filtri e drenaggio condensa. Dotata di sezione di
by-pass comandato da valvola motorizzata. Recuperatore di calore del tipo a recupero in
controcorrente interamente realizzato in materiale plastico. Ventilatori centrifughi a pale
indietro con motore EC. Le unità sono provviste di serie di filtri F7 a bassa perdita di
carico, sia per l'aria di estrazione che di rinnovo. Scheda elettronica di controllo installata
a bordo con possibilità di controllo di una eventuale resistenza antigelo (anche 2 stadi).
Impiego
Soluzione compatta a soffitto per la gestione di abitazioni di grandi dimensioni oppure
piccoli locali commerciali, per le quali è necessario posizionare le unità di ventilazione in
spazi ristretti come ad esempio controsoffitti di disimpegni, soffitte, piccoli ripostigli. Il
comando remoto permette di controllare le velocità, visualizzare lo stato del by-pass e la
segnalazione filtri sporchi.
A
A
B
C
D
E
F
G
dB
UV3 510S
B
510 m3/h
Caratteristiche tecniche
Unità di ventilazione
Portata d'aria nominale
Pressione statica utile
Potenza nominale totale
Corrente nominale
Tensione
Frequenza
Dimensioni
Peso
Ventilatore direttamente
accoppiato
Tipo
Velocità
Filtri
Efficienza filtro di estrazione
Efficienza filtro rinnovo
UoM
UV3510S
m
3
/h
510
Pa
100
W
332
A
2,7
V
230
Hz
50
mm
1100x720x275
kg
49
centrifughi pale indietro
3
F7 / ePM1 70%
F7 / ePM1 70%
56
ENERGIA ЕНЕРГИЯ ΕΝΕΡΓΕΙΑ ENERGIJA ENERGY ENERGIE ENERGI
2016
1254/2014
98
