CONNECT TO BETTER

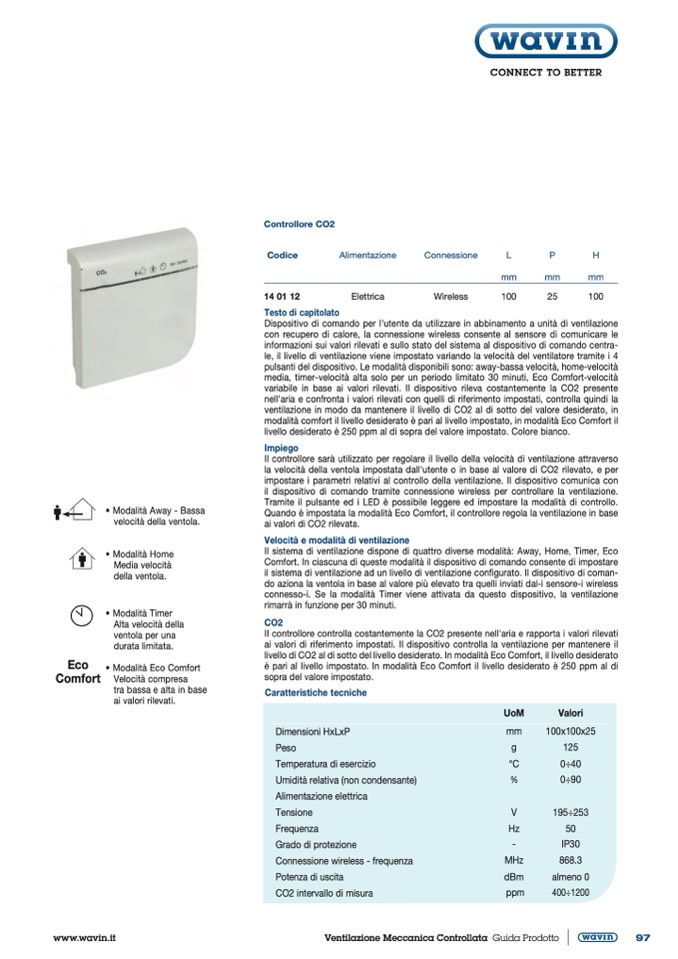

Controllore CO2
Codice
Alimentazione
Connessione
Wireless
L
P
H
mm
mm
mm
100
25
100
Eco
Comfort
• Modalità Away - Bassa
velocità della ventola.
• Modalità Home
Media velocità
della ventola.
• Modalità Timer
Alta velocità della
ventola per una
durata limitata.
• Modalità Eco Comfort
Velocità compresa
tra bassa e alta in base
ai valori rilevati.
Dispositivo di comando per l'utente da utilizzare in abbinamento a unità di ventilazione
con recupero di calore, la connessione wireless consente al sensore di comunicare le
informazioni sui valori rilevati e sullo stato del sistema al dispositivo di comando centra-
le, il livello di ventilazione viene impostato variando la velocità del ventilatore tramite i 4
pulsanti del dispositivo. Le modalità disponibili sono: away-bassa velocità, home-velocità
media, timer-velocità alta solo per un periodo limitato 30 minuti, Eco Comfort-velocità
variabile in base ai valori rilevati. Il dispositivo rileva costantemente la CO2 presente
nell'aria e confronta i valori rilevati con quelli di riferimento impostati, controlla quindi la
ventilazione in modo da mantenere il livello di CO2 al di sotto del valore desiderato, in
modalità comfort il livello desiderato è pari al livello impostato, in modalità Eco Comfort il
livello desiderato è 250 ppm al di sopra del valore impostato. Colore bianco.
Impiego
Il controllore sarà utilizzato per regolare il livello della velocità di ventilazione attraverso
la velocità della ventola impostata dall'utente o in base al valore di CO2 rilevato, e per
impostare i parametri relativi al controllo della ventilazione. Il dispositivo comunica con
il dispositivo di comando tramite connessione wireless per controllare la ventilazione.
Tramite il pulsante ed i LED è possibile leggere ed impostare la modalità di controllo.
Quando è impostata la modalità Eco Comfort, il controllore regola la ventilazione in base
ai valori di CO2 rilevata.
Velocità e modalità di ventilazione
Il sistema di ventilazione dispone di quattro diverse modalità: Away, Home, Timer, Eco
Comfort. In ciascuna di queste modalità il dispositivo di comando consente di impostare
il sistema di ventilazione ad un livello di ventilazione configurato. Il dispositivo di coman-
do aziona la ventola in base al valore più elevato tra quelli inviati dal-i sensore-i wireless
connesso-i. Se la modalità Timer viene attivata da questo dispositivo, la ventilazione
rimarrà in funzione per 30 minuti.
CO2
II controllore controlla costantemente la CO2 presente nell'aria e rapporta i valori rilevati
ai valori di riferimento impostati. Il dispositivo controlla la ventilazione per mantenere il
livello di CO2 al di sotto del livello desiderato. In modalità Eco Comfort, il livello desiderato
è pari al livello impostato. In modalità Eco Comfort il livello desiderato è 250 ppm al di
sopra del valore impostato.
14 01 12
Testo di capitolato
Elettrica
Caratteristiche tecniche
Dimensioni HxLxP
Peso
Temperatura di esercizio
Umidità relativa (non condensante)
Alimentazione elettrica
Tensione
Frequenza
Grado di protezione
Connessione wireless - frequenza
Potenza di uscita
CO2 intervallo di misura
UoM
Valori
mm
100x100x25
g
125
°C
0÷40
%
0÷90
V
195÷253
Hz
50
-
IP30
MHz
868.3
dBm
almeno 0
ppm
400÷1200
www.wavin.it
Ventilazione Meccanica Controllata Guida Prodotto
97
