Allacciamenti idraulici
A causa del sistema di deumidificazione è prevista una batteria
a 3 stadi che dovrà essere opportunamente collegata all’impian-
to radiante (non sotto linea miscelata) con ingresso di acqua
fredda tra 7÷18 C° gli attacchi sono femmina da 1/2”.
Allacciamento dello scarico condensa.
Oltre al processo di deumidificazione, di recupero del calore (per
cui l’aria calda estratta dall’edificio viene raffreddata dall’aria in,
immissione all’interno dello scambiatore di calore), l’umidità
contenuta nell’aria interna si condensa all’interno dell’unità, nel-
la zona di espulsione.
Per il corretto funzionamento dell'unità, è quindi necessario il
collegamento dello scarico condensa all’impianto idraulico di
scarico. Inoltre, per permettere il corretto deflusso dell’acqua di
condensa ed evitare risucchi d’aria, lo scarico condensa deve
sempre essere provvisto di idoneo sifone e entrambi gli scarichi
non possono essere collegati insieme prima del sifone.
Per l’installazione dello scarico condensa delle PCRK vanno
rispettate le seguenti norme:
•
Installare un adeguato sifone di scarico condensa il più
vicino possibile all'unità, è necessario installare/realizzare
un sifone con altezza minima come indicato in Figura 1
•
Dare una pendenza di almeno il 2% al tubo di scarico.
•
Prevedere la possibilità di scollegare il tubo di scarico per
eventuali manutenzioni (in particolare nel caso delle unità
orizzontali con installazione a soffitto).
•
Assicurarsi che l'estremità di scarico del tubo sia almeno al
di sotto del livello d'acqua del sifone.
•
Assicurarsi che il sifone sia sempre pieno d’acqua (versare
dell'acqua fino a riempirlo al primo avviamento e ad ogni
controllo dell'unità).

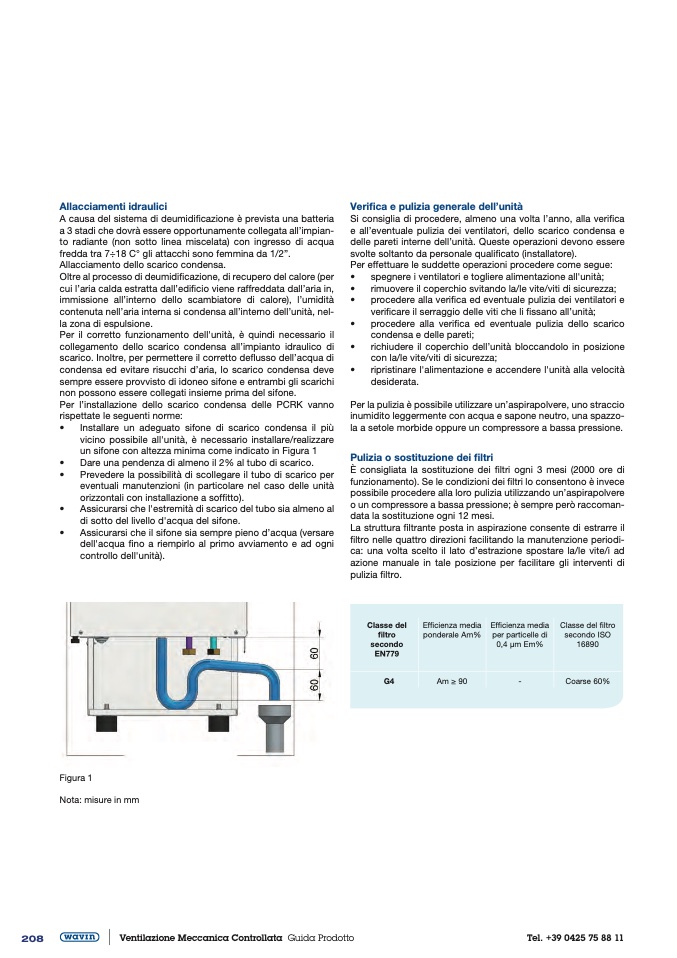

Figura 1
Nota: misure in mm
Verifica e pulizia generale dell’unità
Si consiglia di procedere, almeno una volta l’anno, alla verifica
e all’eventuale pulizia dei ventilatori, dello scarico condensa e
delle pareti interne dell’unità. Queste operazioni devono essere
svolte soltanto da personale qualificato (installatore).
Per effettuare le suddette operazioni procedere come segue:
•
spegnere i ventilatori e togliere alimentazione all'unità;
•
rimuovere il coperchio svitando la/le vite/viti di sicurezza;
•
procedere alla verifica ed eventuale pulizia dei ventilatori e
verificare il serraggio delle viti che li fissano all’unità;
•
procedere alla verifica ed eventuale pulizia dello scarico
condensa e delle pareti;
•
richiudere il coperchio dell’unità bloccandolo in posizione
con la/le vite/viti di sicurezza;
•
ripristinare l'alimentazione e accendere l'unità alla velocità
desiderata.
Per la pulizia è possibile utilizzare un’aspirapolvere, uno straccio
inumidito leggermente con acqua e sapone neutro, una spazzo-
la a setole morbide oppure un compressore a bassa pressione.
Pulizia o sostituzione dei filtri
È consigliata la sostituzione dei filtri ogni 3 mesi (2000 ore di
funzionamento). Se le condizioni dei filtri lo consentono è invece
possibile procedere alla loro pulizia utilizzando un’aspirapolvere
o un compressore a bassa pressione; è sempre però raccoman-
data la sostituzione ogni 12 mesi.
La struttura filtrante posta in aspirazione consente di estrarre il
filtro nelle quattro direzioni facilitando la manutenzione periodi-
ca: una volta scelto il lato d’estrazione spostare la/le vite/i ad
azione manuale in tale posizione per facilitare gli interventi di
pulizia filtro.
Classe del
filtro
secondo
EN779
G4
Efficienza media
ponderale Am%
Am ≥ 90
Efficienza media
per particelle di
0,4 μm Em%
-
Classe del filtro
secondo ISO
16890
Coarse 60%
208
