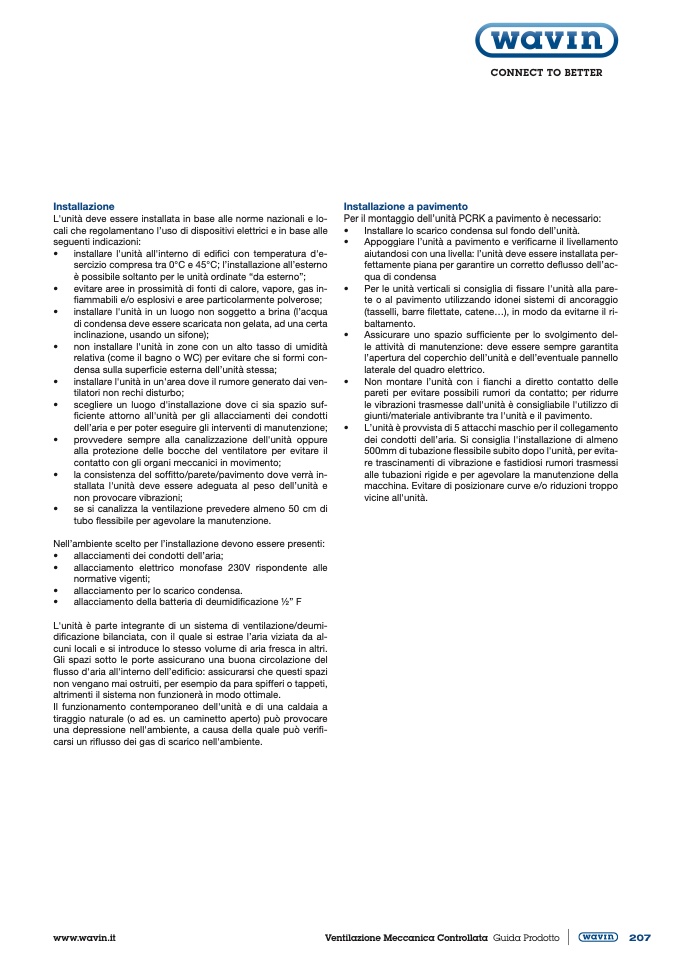

Installazione
L'unità deve essere installata in base alle norme nazionali e lo-
cali che regolamentano l’uso di dispositivi elettrici e in base alle
seguenti indicazioni:
•
installare l'unità all'interno di edifici con temperatura d'e-
sercizio compresa tra 0°C e 45°C; l’installazione all’esterno
è possibile soltanto per le unità ordinate “da esterno”;
•
evitare aree in prossimità di fonti di calore, vapore, gas in-
fiammabili e/o esplosivi e aree particolarmente polverose;
•
installare l'unità in un luogo non soggetto a brina (l’acqua
di condensa deve essere scaricata non gelata, ad una certa
inclinazione, usando un sifone);
•
non installare l'unità in zone con un alto tasso di umidità
relativa (come il bagno o WC) per evitare che si formi con-
densa sulla superficie esterna dell’unità stessa;
•
installare l'unità in un'area dove il rumore generato dai ven-
tilatori non rechi disturbo;
•
scegliere un luogo d'installazione dove ci sia spazio suf-
ficiente attorno all'unità per gli allacciamenti dei condotti
dell’aria e per poter eseguire gli interventi di manutenzione;
•
provvedere sempre alla canalizzazione dell'unità oppure
alla protezione delle bocche del ventilatore per evitare il
contatto con gli organi meccanici in movimento;
•
la consistenza del soffitto/parete/pavimento dove verrà in-
stallata l'unità deve essere adeguata al peso dell’unità e
non provocare vibrazioni;
•
se si canalizza la ventilazione prevedere almeno 50 cm di
tubo flessibile per agevolare la manutenzione.
Nell’ambiente scelto per l’installazione devono essere presenti:
•
allacciamenti dei condotti dell’aria;
•
allacciamento elettrico monofase 230V rispondente alle
normative vigenti;
•
allacciamento per lo scarico condensa.
•
allacciamento della batteria di deumidificazione 1⁄2” F
L'unità è parte integrante di un sistema di ventilazione/deumi-
dificazione bilanciata, con il quale si estrae l’aria viziata da al-
cuni locali e si introduce lo stesso volume di aria fresca in altri.
Gli spazi sotto le porte assicurano una buona circolazione del
flusso d'aria all'interno dell’edificio: assicurarsi che questi spazi
non vengano mai ostruiti, per esempio da para spifferi o tappeti,
altrimenti il sistema non funzionerà in modo ottimale.
Il funzionamento contemporaneo dell'unità e di una caldaia a
tiraggio naturale (o ad es. un caminetto aperto) può provocare
una depressione nell'ambiente, a causa della quale può verifi-
carsi un riflusso dei gas di scarico nell'ambiente.
Installazione a pavimento
Per il montaggio dell’unità PCRK a pavimento è necessario:
•
Installare lo scarico condensa sul fondo dell’unità.
•
Appoggiare l’unità a pavimento e verificarne il livellamento
aiutandosi con una livella: l’unità deve essere installata per-
fettamente piana per garantire un corretto deflusso dell’ac-
qua di condensa
•
Per le unità verticali si consiglia di fissare l'unità alla pare-
te o al pavimento utilizzando idonei sistemi di ancoraggio
(tasselli, barre filettate, catene...), in modo da evitarne il ri-
baltamento.
•
Assicurare uno spazio sufficiente per lo svolgimento del-
le attività di manutenzione: deve essere sempre garantita
l’apertura del coperchio dell’unità e dell’eventuale pannello
laterale del quadro elettrico.
•
Non montare l’unità con i fianchi a diretto contatto delle
pareti per evitare possibili rumori da contatto; per ridurre
le vibrazioni trasmesse dall'unità è consigliabile l'utilizzo di
giunti/materiale antivibrante tra l'unità e il pavimento.
•
L’unità è provvista di 5 attacchi maschio per il collegamento
dei condotti dell’aria. Si consiglia l'installazione di almeno
500mm di tubazione flessibile subito dopo l'unità, per evita-
re trascinamenti di vibrazione e fastidiosi rumori trasmessi
alle tubazioni rigide e per agevolare la manutenzione della
macchina. Evitare di posizionare curve e/o riduzioni troppo
vicine all'unità.
