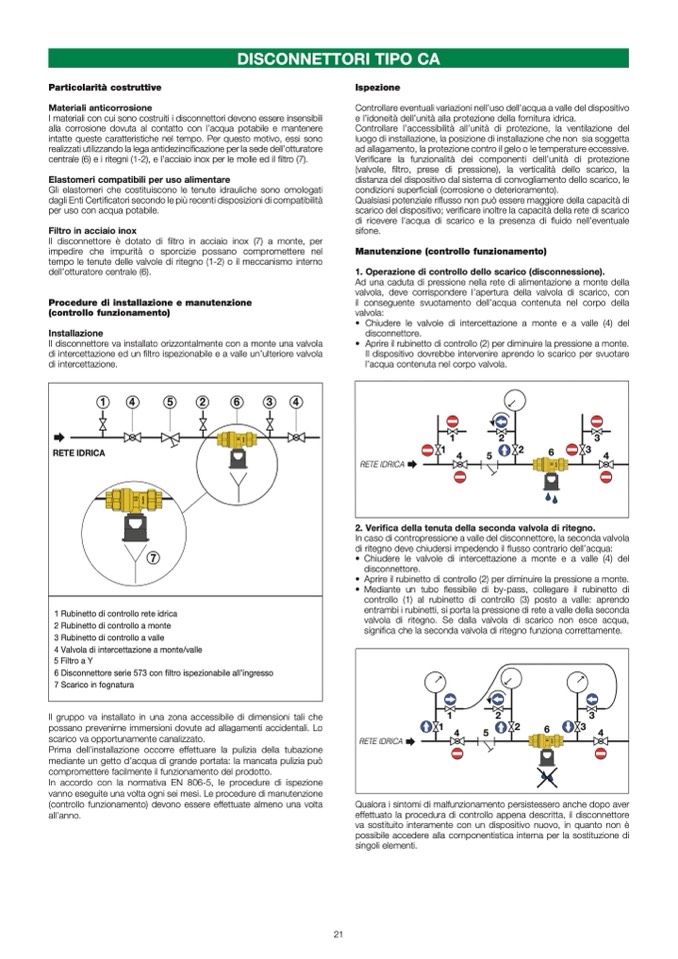

Particolarità costruttive
Materiali anticorrosione
I materiali con cui sono costruiti i disconnettori devono essere insensibili
alla corrosione dovuta al contatto con l’acqua potabile e mantenere
intatte queste caratteristiche nel tempo. Per questo motivo, essi sono
realizzati utilizzando la lega antidezincificazione per la sede dell’otturatore
centrale (6) e i ritegni (1-2), e l’acciaio inox per le molle ed il
filtro (7).
Elastomeri compatibili per uso alimentare
Gli elastomeri che costituiscono le tenute idrauliche sono omologati
dagli Enti Certi
ficatori secondo le pi
ù recenti disposizioni di compatibilit
à
per uso con acqua potabile.
Filtro in acciaio inox
Il disconnettore
è dotato di
filtro in acciaio inox (7) a monte, per
impedire che impurit
à o sporcizie possano compromettere nel
tempo le tenute delle valvole di ritegno (1-2) o il meccanismo interno
dell’otturatore centrale (6).
Procedure di installazione e manutenzione
(controllo funzionamento)
Installazione
Il disconnettore va installato orizzontalmente con a monte una valvola
di intercettazione ed un
filtro ispezionabile e a valle un’ulteriore valvola
di intercettazione.
1
4
5
2
6
3
4
Ispezione
Controllare eventuali variazioni nell’uso dell’acqua a valle del dispositivo
e l’idoneità dell’unità alla protezione della fornitura idrica.
Controllare l’accessibilità all’unità di protezione, la ventilazione del
luogo di installazione, la posizione di installazione che non sia soggetta
ad allagamento, la protezione contro il gelo o le temperature eccessive.
Verificare la funzionalità dei componenti dell’unità di protezione
(valvole, filtro, prese di pressione), la verticalità dello scarico, la
distanza del dispositivo dal sistema di convogliamento dello scarico, le
condizioni superficiali (corrosione o deterioramento).
Qualsiasi potenziale riflusso non può essere maggiore della capacit
à di
scarico del dispositivo; verificare inoltre la capacità della rete di scarico
di ricevere l’acqua di scarico e la presenza di fluido nell’eventuale
sifone.
Manutenzione (controllo funzionamento)
1. Operazione di controllo dello scarico (disconnessione).
Ad una caduta di pressione nella rete di alimentazione a monte della
valvola, deve corrispondere l’apertura della valvola di scarico, con
il conseguente svuotamento dell’acqua contenuta nel corpo della
valvola:
• Chiudere le valvole di intercettazione a monte e a valle (4) del
disconnettore.
•
Aprire il rubinetto di controllo (2) per diminuire la pressione a monte.
Il dispositivo dovrebbe intervenire aprendo lo scarico per svuotare
l’acqua contenuta nel corpo valvola.
RETE IDRICA
1 Rubinetto di controllo rete idrica
2 Rubinetto di controllo a monte
3 Rubinetto di controllo a valle
4 Valvola di intercettazione a monte/valle
5 Filtro a Y
573
I
F
L
A
C
F
E
7
2. Verifica della tenuta della seconda valvola di ritegno.
In caso di contropressione a valle del disconnettore, la seconda valvola
di ritegno deve chiuders1i impedendo2 il flusso contrario dell’a3cqua:
• Chiudere le valvole di intercettazione a monte e a valle (4) del
1
4
5
2
6
3
4
disconnettore.
RETE IDRICA
573
C
F
E
L
A
I
F
• Aprire il rubinetto di controllo (2) per diminuire la pressione a monte.
• Mediante un tubo flessibile di by-pass, collegare il rubinetto di
controllo (1) al rubinetto di controllo (3) posto a valle: aprendo
entrambi i rubinetti, si porta la pressione di rete a valle della seconda
1
2
3
valvola di ritegno. 1Se dalla valvola di2scarico non es3ce acqua,
RETE IDRICA
significa che la seconda valvola di ritegno funzion
4
5
6
4
573
I
F
E
C
L
A
F
a correttamente.
6 Disconnettore serie 573 con
filtro ispezionabile all’ingresso
7 Scarico in fognatura
Il gruppo va installato in una zona accessibile di dimensioni tali che
possano prevenirne immersioni dovute ad allagamenti accidentali. Lo
scarico va opportunamente canalizzato.
Prima dell’installazione occorre effettuare la pulizia della tubazione
mediante un getto d’acqua di grande portata: la mancata pulizia può
compromettere facilmente il funzionamento del prodotto.
In accordo con la normativa EN 806-5, le procedure di ispezione
vanno eseguite una volta ogni sei mesi. Le procedure di manutenzione
(controllo funzionamento) devono essere effettuate almeno una volta
all’anno.
RETE IDRICA
1
2
3
1
4
5
2
6
3
4
573
I
F
L
A
C
F
E
DISCONNETTORI TIPO CA
573
I
F
L
A
C
F
E
1
2
3
1
4
5
2
6
3
4
RETE IDRICA
573
I
F
L
A
C
F
E
21
Qualora i sintomi di malfunzionamento persistessero anche dopo aver
effettuato la procedura di controllo appena descritta, il disconnettore
va sostituito interamente con un dispositivo nuovo, in quanto non è
possibile accedere alla componentistica interna per la sostituzione di
singoli elementi.
