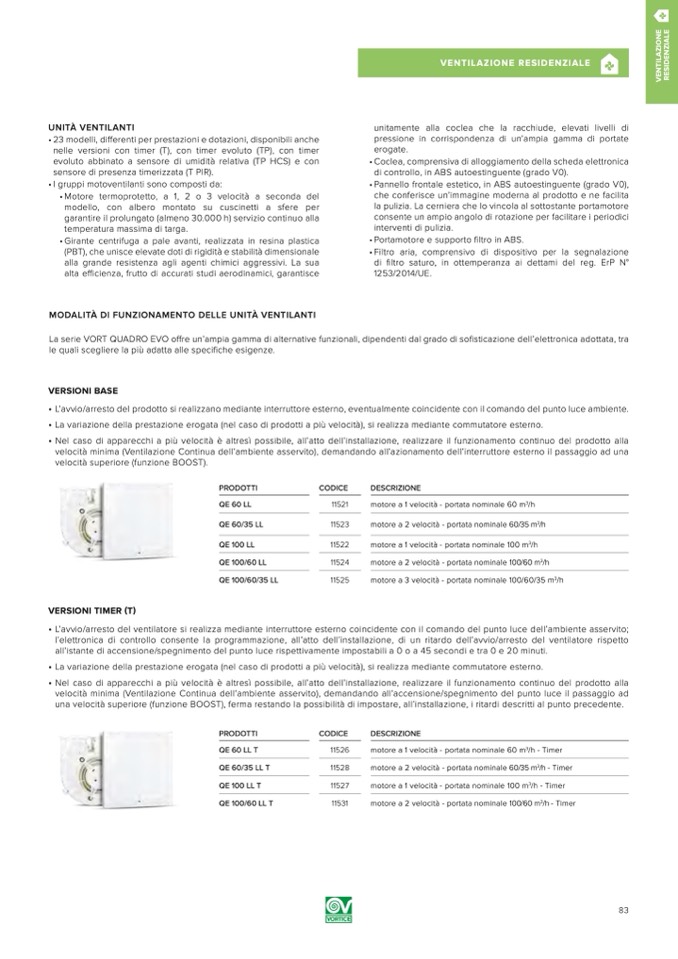

UNITÀ VENTILANTI
• 23 modelli, differenti per prestazioni e dotazioni, disponibili anche
nelle versioni con timer (T), con timer evoluto (TP), con timer
evoluto abbinato a sensore di umidità relativa (TP HCS) e con
sensore di presenza timerizzata (T PIR).
• I gruppi motoventilanti sono composti da:
• Motore termoprotetto, a 1, 2 o 3 velocità a seconda del
modello, con albero montato su cuscinetti a sfere per
garantire il prolungato (almeno 30.000 h) servizio continuo alla
temperatura massima di targa.
• Girante centrifuga a pale avanti, realizzata in resina plastica
(PBT), che unisce elevate doti di rigidità e stabilità dimensionale
alla grande resistenza agli agenti chimici aggressivi. La sua
alta efficienza, frutto di accurati studi aerodinamici, garantisce
MODALITÀ DI FUNZIONAMENTO DELLE UNITÀ VENTILANTI
unitamente alla coclea che la racchiude, elevati livelli di
pressione in corrispondenza di un’ampia gamma di portate
erogate.
• Coclea, comprensiva di alloggiamento della scheda elettronica
di controllo, in ABS autoestinguente (grado V0).
• Pannello frontale estetico, in ABS autoestinguente (grado V0),
che conferisce un’immagine moderna al prodotto e ne facilita
la pulizia. La cerniera che lo vincola al sottostante portamotore
consente un ampio angolo di rotazione per facilitare i periodici
interventi di pulizia.
• Portamotore e supporto filtro in ABS.
•Filtro aria, comprensivo di dispositivo per la segnalazione
di filtro saturo, in ottemperanza ai dettami del reg. ErP N°
1253/2014/UE.
La serie VORT QUADRO EVO offre un’ampia gamma di alternative funzionali, dipendenti dal grado di sofisticazione dell’elettronica adottata, tra
le quali scegliere la più adatta alle specifiche esigenze.
VERSIONI BASE
• L’avvio/arresto del prodotto si realizzano mediante interruttore esterno, eventualmente coincidente con il comando del punto luce ambiente.
• La variazione della prestazione erogata (nel caso di prodotti a più velocità), si realizza mediante commutatore esterno.
• Nel caso di apparecchi a più velocità è altresì possibile, all’atto dell’installazione, realizzare il funzionamento continuo del prodotto alla
velocità minima (Ventilazione Continua dell’ambiente asservito), demandando all’azionamento dell’interruttore esterno il passaggio ad una
velocità superiore (funzione BOOST).
PRODOTTI
CODICE
DESCRIZIONE
motore a 1 velocità - portata nominale 60 m
3
/h
motore a 2 velocità - portata nominale 60/35 m
3
/h
motore a 1 velocità - portata nominale 100 m
3
/h
motore a 2 velocità - portata nominale 100/60 m
3
/h
motore a 3 velocità - portata nominale 100/60/35 m
3
/h
VENTILAZIONE RESIDENZIALE
A
QE 60 LL
QE 60/35 LL
QE 100 LL
QE 100/60 LL
QE 100/60/35 LL
11521
11523
11522
11524
11525
VERSIONI TIMER (T)
• L’avvio/arresto del ventilatore si realizza mediante interruttore esterno coincidente con il comando del punto luce dell’ambiente asservito;
l’elettronica di controllo consente la programmazione, all’atto dell’installazione, di un ritardo dell’avvio/arresto del ventilatore rispetto
all’istante di accensione/spegnimento del punto luce rispettivamente impostabili a 0 o a 45 secondi e tra 0 e 20 minuti.
• La variazione della prestazione erogata (nel caso di prodotti a più velocità), si realizza mediante commutatore esterno.
• Nel caso di apparecchi a più velocità è altresì possibile, all’atto dell’installazione, realizzare il funzionamento continuo del prodotto alla
velocità minima (Ventilazione Continua dell’ambiente asservito), demandando all’accensione/spegnimento del punto luce il passaggio ad
una velocità superiore (funzione BOOST), ferma restando la possibilità di impostare, all’installazione, i ritardi descritti al punto precedente.
PRODOTTI
CODICE
DESCRIZIONE
motore a 1 velocità - portata nominale 60 m
3
/h - Timer
motore a 2 velocità - portata nominale 60/35 m
3
/h - Timer
motore a 1 velocità - portata nominale 100 m
3
/h - Timer
motore a 2 velocità - portata nominale 100/60 m
3
/h - Timer
QE 60 LL T
QE 60/35 LL T
QE 100 LL T
QE 100/60 LL T
11526
11528
11527
11531
