A

VENTILAZIONE RESIDENZIALE

cdg

h

[1]

[2]

[3]

[4]

[1] Gruppo motoventilante. [2] Scatola a parete.

[3] Scatola per incasso. [4] Scatola per incasso

antifuoco K90.

VERSIONI DISPONIBILI

• La nuova gamma VORT QUADRO EVO prevede:

• 1 variante dimensionale;

• 23 alternative unità ventilanti, differenti per suite elettronica (5) e livelli di performance (5);

• 10 diversi involucri (scatole) contenitivi offerti separatamente, differenti per tipologia

di installazione e grado diprotezione al fuoco (classe K90), in conformità alla norma

DIN 18017-3.

•La combinazione delle unità motoventilanti e delle scatole permette di realizzare

un elevatissimo numero di combinazioni diverse di prodotto, così da soddisfare una

gamma di esigenze applicative particolarmente ampia.

• Sicurezza certificata da IMQ.

• Prestazioni e tenuta delle valvola di non ritorno certificate da TÜV.

• Resistenza al fuoco delle valvole K90 e degli involucri K90 certificata da TUM.

• Grado di protezione da polveri e acqua: IP45.

• Classe di isolamento elettrico: II (non è richiesta la messa a terra).

Motoventilatore

SCATOLE DA PARETE E DA INCASSO

UNITÀ VENTILANTE

Pannello estetico

Scatola con

involucro refrettario

ignifugo K90 per

l'alloggiamento

all'interno dei

condotti di scarico

Dettaglio della valvola

antifuoco K90 ad elevata

tenuta

Scatola standard da incasso

Scatola standard da parete

Scatola da incasso

con valvola

antifuoco K90 per lo

scarico in condotto

comune a più

appartamenti

Scatola da parete

con valvola

antifuoco K90

82

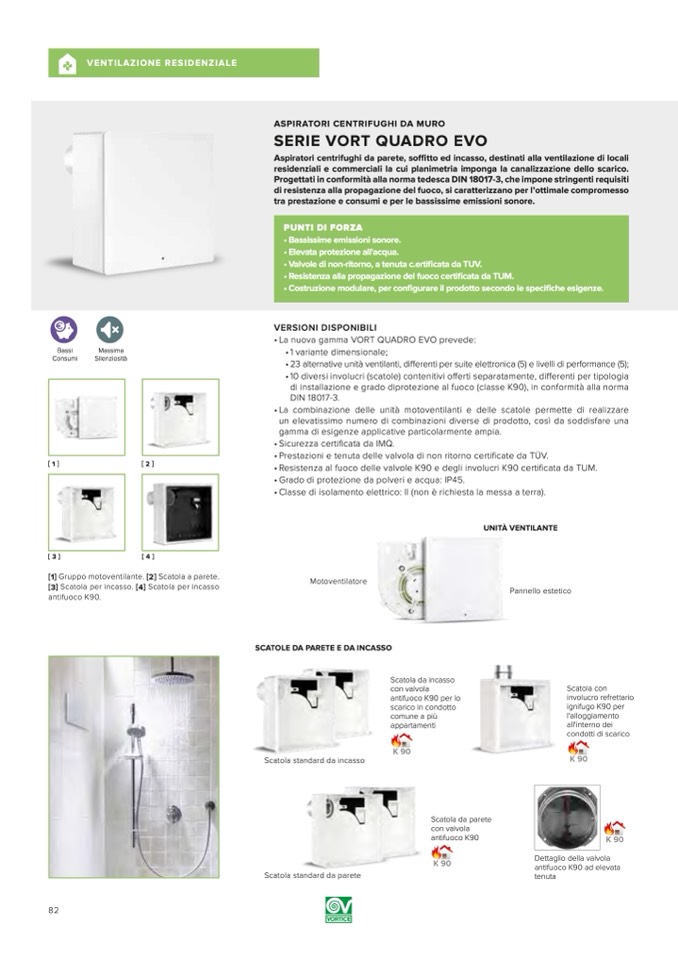

ASPIRATORI CENTRIFUGHI DA MURO

SERIE VORT QUADRO EVO

Aspiratori centrifughi da parete, soffitto ed incasso, destinati alla ventilazione di locali

residenziali e commerciali la cui planimetria imponga la canalizzazione dello scarico.

Progettati in conformità alla norma tedesca DIN 18017-3, che impone stringenti requisiti

di resistenza alla propagazione del fuoco, si caratterizzano per l’ottimale compromesso

tra prestazione e consumi e per le bassissime emissioni sonore.

PUNTI DI FORZA

• Bassissime emissioni sonore.

• Elevata protezione all'acqua.

• Valvole di non-ritorno, a tenuta c.ertificata da TUV.

• Resistenza alla propagazione del fuoco certificata da TUM.

• Costruzione modulare, per configurare il prodotto secondo le specifiche esigenze.
