VENTILAZIONE INDUSTRIALE

VERSIONI DISPONIBILI

• La gamma si articola su 12 (da 400 mm a 1400 mm), diametri nominali, con portate fino a

190000 m

3

/h (52.8 m

3

/s); ogni diametro è a sua volta disponibile in una serie di varianti,

tra loro differenti per numero e angolo di inclinazione delle pale, taglia e numero di poli

e lunghezza della cassa, per coprire un’ampia gamma di esigenze applicative. Sono

infatti possibili circa 3000 configurazioni, che possono essere selezionate solo tramite

il corrispondente software.

• Per ulteriori informazioni contattare il partner locale Vortice o il Servizio di Prevendita

Vortice.

CARATTERISTICHE TECNICHE

•Casse di contenimento realizzate in lamiera di acciaio zincata a caldo per un’elevata

resistenza alla corrosione.

• Giranti in alluminio pressofuso con pale a profilo alare, a garanzia di elevate efficienze,

a passo variabile (la regolazione dell’angolo di inclinazione si realizza da fermo),

dinamicamente bilanciate per minimizzare le vibrazioni e assicurare il regolare

funzionamento del prodotto.

• Motori monofase o trifase, a 2 o 4 poli, a seconda del modello, in classe F e caratterizzati

da grado di protezione IP55. Motori trifase a doppia velocità (Dahlander), a 2/4 e

[1] Scatola di collegamento elettrico facilmente

4/8 poli, disponibili su richiesta. La velocità dei motori trifase è regolabile mediante

[1]

[2]

accessibile. [2]

zincata.

Staffe

in lamiera

d’acciaio

inverter (opzionali)

• Scatole portamorsettiera esterne, fuori dal flusso dell’aria, protette con grado IP67.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

NOTE

• I ventilatori della serie MPC-ED sono conformi al Reg. ErP N. 327/2011/UE.

EVENTUALI ACCESSORI SU RICHIESTA

408

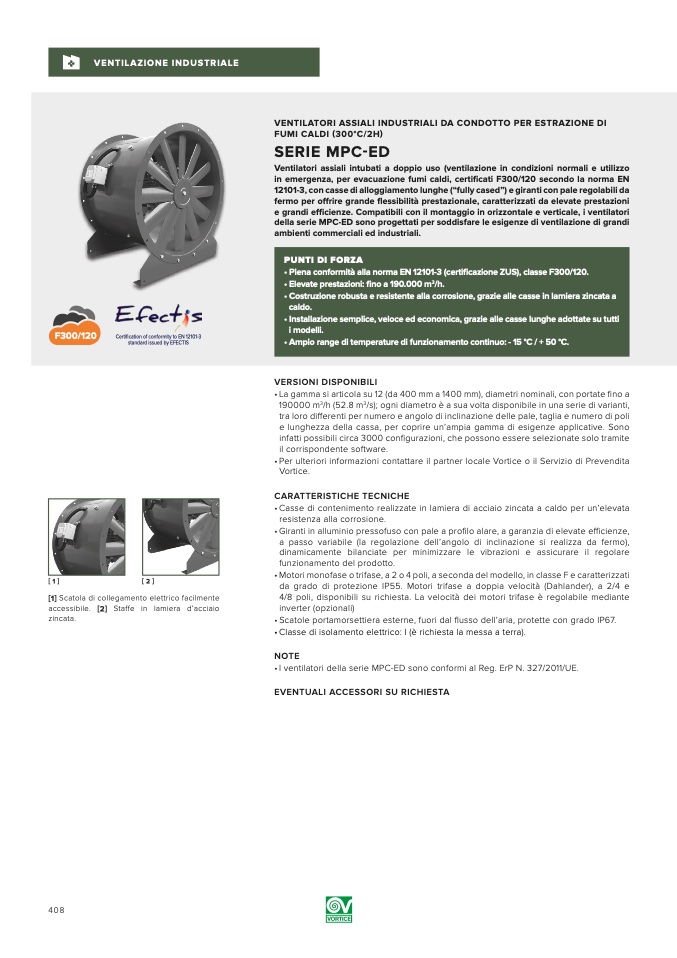

VENTILATORI ASSIALI INDUSTRIALI DA CONDOTTO PER ESTRAZIONE DI

FUMI CALDI (300°C/2H)

SERIE MPC-ED

Ventilatori assiali intubati a doppio uso (ventilazione in condizioni normali e utilizzo

in emergenza, per evacuazione fumi caldi, certificati F300/120 secondo la norma EN

12101-3, con casse di alloggiamento lunghe (“fully cased”) e giranti con pale regolabili da

fermo per offrire grande flessibilità prestazionale, caratterizzati da elevate prestazioni

e grandi efficienze. Compatibili con il montaggio in orizzontale e verticale, i ventilatori

della serie MPC-ED sono progettati per soddisfare le esigenze di ventilazione di grandi

ambienti commerciali ed industriali.

PUNTI DI FORZA

• Piena conformità alla norma EN 12101-3 (certificazione ZUS), classe F300/120.

• Elevate prestazioni: fino a 190.000 m

3

/h.

• Costruzione robusta e resistente alla corrosione, grazie alle casse in lamiera zincata a

caldo.

• Installazione semplice, veloce ed economica, grazie alle casse lunghe adottate su tutti

i modelli.

• Ampio range di temperature di funzionamento continuo: - 15 °C / + 50 °C.

F300/120

Certification of conformity to EN 12101-3

standard issued by EFECTIS
