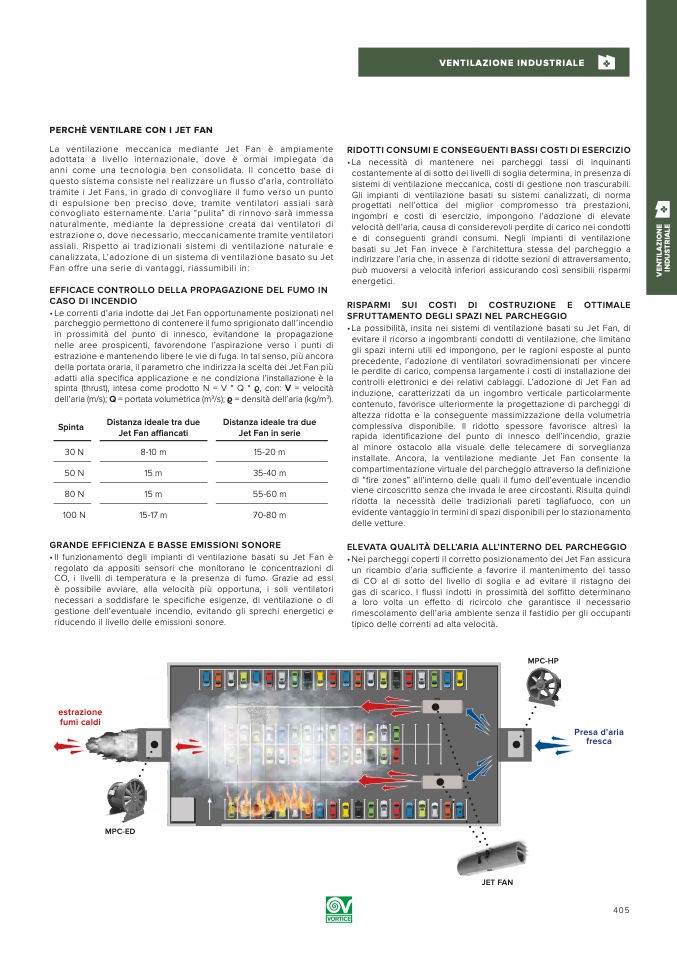

PERCHÈ VENTILARE CON I JET FAN
La ventilazione meccanica mediante Jet Fan è ampiamente
adottata a livello internazionale, dove
è ormai impiegata da
anni come una tecnologia ben consolidata. Il concetto base di
questo sistema consiste nel realizzare un flusso d’aria, controllato
tramite i Jet Fans, in grado di convogliare il fumo verso un punto
di espulsione ben preciso dove, tramite ventilatori assiali sarà
convogliato esternamente. L’aria “pulita” di rinnovo sarà immessa
naturalmente, mediante la depressione creata dai ventilatori di
estrazione o, dove necessario, meccanicamente tramite ventilatori
assiali. Rispetto ai tradizionali sistemi di ventilazione naturale e
canalizzata, L’adozione di un sistema di ventilazione basato su Jet
Fan offre una serie di vantaggi, riassumibili in:
EFFICACE CONTROLLO DELLA PROPAGAZIONE DEL FUMO IN
CASO DI INCENDIO
• Le correnti d’aria indotte dai Jet Fan opportunamente posizionati nel
parcheggio permettono di contenere il fumo sprigionato dall’incendio
in prossimità del punto di innesco, evitandone la propagazione
nelle aree prospicenti, favorendone l’aspirazione verso i punti di
estrazione e mantenendo libere le vie di fuga. In tal senso, più ancora
della portata oraria, il parametro che indirizza la scelta dei Jet Fan più
adatti alla specifica applicazione e ne condiziona l’installazione è la
spinta (thrust), intesa come prodotto N = V * Q * ρ, con: V = velocità
dell’aria (m/s); Q = portata volumetrica (m
3
/s); ρ = densità dell’aria (kg/m
3
).
RIDOTTI CONSUMI E CONSEGUENTI BASSI COSTI DI ESERCIZIO
•La necessità di mantenere nei parcheggi tassi di inquinanti
costantemente al di sotto dei livelli di soglia determina, in presenza di
sistemi di ventilazione meccanica, costi di gestione non trascurabili.
Gli impianti di ventilazione basati su sistemi canalizzati, di norma
progettati nell’ottica del miglior compromesso tra prestazioni,
ingombri e costi di esercizio, impongono l’adozione di elevate
velocità dell’aria, causa di considerevoli perdite di carico nei condotti
e di conseguenti grandi consumi. Negli impianti di ventilazione
basati su Jet Fan invece è l’architettura stessa del parcheggio a
indirizzare l’aria che, in assenza di ridotte sezioni di attraversamento,
può muoversi a velocità inferiori assicurando così sensibili risparmi
energetici.
RISPARMI SUI COSTI DI COSTRUZIONE E OTTIMALE
SFRUTTAMENTO DEGLI SPAZI NEL PARCHEGGIO
•La possibilità, insita nei sistemi di ventilazione basati su Jet Fan, di
evitare il ricorso a ingombranti condotti di ventilazione, che limitano
gli spazi interni utili ed impongono, per le ragioni esposte al punto
precedente, l’adozione di ventilatori sovradimensionati per vincere
le perdite di carico, compensa largamente i costi di installazione dei
controlli elettronici e dei relativi cablaggi. L’adozione di Jet Fan ad
induzione, caratterizzati da un ingombro verticale particolarmente
contenuto, favorisce ulteriormente la progettazione di parcheggi di
altezza ridotta e la conseguente massimizzazione della volumetria
complessiva disponibile. Il ridotto spessore favorisce altresì la
rapida identificazione del punto di innesco dell’incendio, grazie
al minore ostacolo alla visuale delle telecamere di sorveglianza
installate. Ancora, la ventilazione mediante Jet Fan consente la
compartimentazione virtuale del parcheggio attraverso la definizione
di “fire zones” all’interno delle quali il fumo dell’eventuale incendio
viene circoscritto senza che invada le aree circostanti. Risulta quindi
ridotta la necessità delle tradizionali pareti tagliafuoco, con un
evidente vantaggio in termini di spazi disponibili per lo stazionamento
delle vetture.
ELEVATA QUALITÀ DELL’ARIA ALL’INTERNO DEL PARCHEGGIO
• Nei parcheggi coperti il corretto posizionamento dei Jet Fan assicura
un ricambio d’aria sufficiente a favorire il mantenimento del tasso
di CO al di sotto del livello di soglia e ad evitare il ristagno dei
gas di scarico. I flussi indotti in prossimità del soffitto determinano
a loro volta un effetto di ricircolo che garantisce il necessario
rimescolamento dell’aria ambiente senza il fastidio per gli occupanti
tipico delle correnti ad alta velocità.
MPC-HP
Spinta
30 N
50 N
80 N
100 N
Distanza ideale tra due
Jet Fan affiancati
8-10 m
15 m
15 m
15-17 m
Distanza ideale tra due
Jet Fan in serie
15-20 m
35-40 m
55-60 m
70-80 m
GRANDE EFFICIENZA E BASSE EMISSIONI SONORE
•Il funzionamento degli impianti di ventilazione basati su Jet Fan è
regolato da appositi sensori che monitorano le concentrazioni di
CO, i livelli di temperatura e la presenza di fumo. Grazie ad essi
è possibile avviare, alla velocità più opportuna, i soli ventilatori
necessari a soddisfare le specifiche esigenze, di ventilazione o di
gestione dell’eventuale incendio, evitando gli sprechi energetici e
riducendo il livello delle emissioni sonore.
estrazione
fumi caldi
MPC-ED
Presa d'aria
fresca
