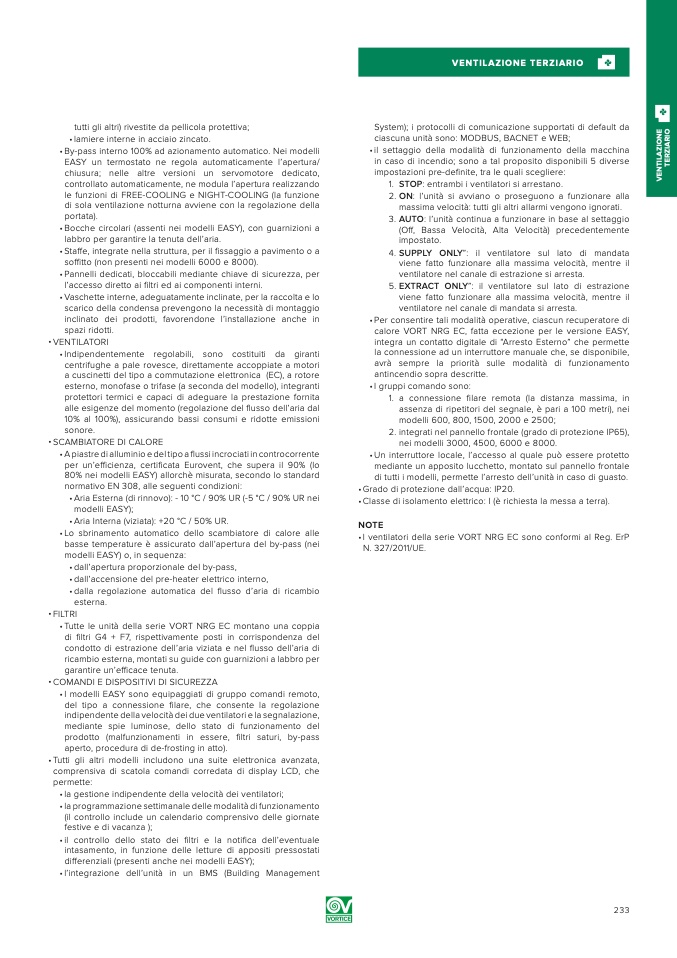

tutti gli altri) rivestite da pellicola protettiva;
• lamiere interne in acciaio zincato.
• By-pass interno 100% ad azionamento automatico. Nei modelli
EASY un termostato ne regola automaticamente l’apertura/
chiusura; nelle altre versioni un servomotore dedicato,
controllato automaticamente, ne modula l’apertura realizzando
le funzioni di FREE-COOLING e NIGHT-COOLING (la funzione
di sola ventilazione notturna avviene con la regolazione della
portata).
•Bocche circolari (assenti nei modelli EASY), con guarnizioni a
labbro per garantire la tenuta dell’aria.
• Staffe, integrate nella struttura, per il fissaggio a pavimento o a
soffitto (non presenti nei modelli 6000 e 8000).
• Pannelli dedicati, bloccabili mediante chiave di sicurezza, per
l’accesso diretto ai filtri ed ai componenti interni.
• Vaschette interne, adeguatamente inclinate, per la raccolta e lo
scarico della condensa prevengono la necessità di montaggio
inclinato dei prodotti, favorendone l’installazione anche in
spazi ridotti.
• VENTILATORI
• Indipendentemente regolabili, sono costituiti da giranti
centrifughe a pale rovesce, direttamente accoppiate a motori
a cuscinetti del tipo a commutazione elettronica (EC), a rotore
esterno, monofase o trifase (a seconda del modello), integranti
protettori termici e capaci di adeguare la prestazione fornita
alle esigenze del momento (regolazione del flusso dell’aria dal
10% al 100%), assicurando bassi consumi e ridotte emissioni
sonore.
• SCAMBIATORE DI CALORE
•Apiastredialluminioedeltipoaflussiincrociatiincontrocorrente
per un’efficienza, certificata Eurovent, che supera il 90% (lo
80% nei modelli EASY) allorchè misurata, secondo lo standard
normativo EN 308, alle seguenti condizioni:
• Aria Esterna (di rinnovo): - 10 °C / 90% UR (-5 °C / 90% UR nei
modelli EASY);
• Aria Interna (viziata): +20 °C / 50% UR.
•Lo sbrinamento automatico dello scambiatore di calore alle
basse temperature
è assicurato dall’apertura del by-pass (nei
modelli EASY) o, in sequenza:
• dall’apertura proporzionale del by-pass,
• dall’accensione del pre-heater elettrico interno,
•dalla regolazione automatica del flusso d’aria di ricambio
esterna.
•FILTRI
•Tutte le unità della serie VORT NRG EC montano una coppia
di filtri G4 + F7, rispettivamente posti in corrispondenza del
condotto di estrazione dell’aria viziata e nel flusso dell’aria di
ricambio esterna, montati su guide con guarnizioni a labbro per
garantire un’efficace tenuta.
• COMANDI E DISPOSITIVI DI SICUREZZA
•I modelli EASY sono equipaggiati di gruppo comandi remoto,
del tipo a connessione filare, che consente la regolazione
indipendente della velocità dei due ventilatori e la segnalazione,
mediante spie luminose, dello stato di funzionamento del
prodotto (malfunzionamenti in essere, filtri saturi, by-pass
aperto, procedura di de-frosting in atto).
•Tutti gli altri modelli includono una suite elettronica avanzata,
comprensiva di scatola comandi corredata di display LCD, che
permette:
• la gestione indipendente della velocità dei ventilatori;
• la programmazione settimanale delle modalità di funzionamento
(il controllo include un calendario comprensivo delle giornate
festive e di vacanza );
•il controllo dello stato dei filtri e la noti
fica dell’eventuale
intasamento, in funzione delle letture di appositi pressostati
differenziali (presenti anche nei modelli EASY);
•l’integrazione dell’unità in un BMS (Building Management
System); i protocolli di comunicazione supportati di default da
ciascuna unità sono: MODBUS, BACNET e WEB;
• il settaggio della modalità di funzionamento della macchina
in caso di incendio; sono a tal proposito disponibili 5 diverse
impostazioni pre-definite, tra le quali scegliere:
1. STOP: entrambi i ventilatori si arrestano.
2. ON: l’unità si avviano o proseguono a funzionare alla
massima velocità: tutti gli altri allarmi vengono ignorati.
3. AUTO: l’unità continua a funzionare in base al settaggio
(Off, Bassa Velocità, Alta Velocità) precedentemente
impostato.
4. SUPPLY ONLY”: il ventilatore sul lato di mandata
viene fatto funzionare alla massima velocità, mentre il
ventilatore nel canale di estrazione si arresta.
5. EXTRACT ONLY”: il ventilatore sul lato di estrazione
viene fatto funzionare alla massima velocità, mentre il
ventilatore nel canale di mandata si arresta.
• Per consentire tali modalità operative, ciascun recuperatore di
calore VORT NRG EC, fatta eccezione per le versione EASY,
integra un contatto digitale di “Arresto Esterno” che permette
la connessione ad un interruttore manuale che, se disponibile,
avrà sempre la priorità sulle modalità di funzionamento
antincendio sopra descritte.
• I gruppi comando sono:
1. a connessione filare remota (la distanza massima, in
assenza di ripetitori del segnale, è pari a 100 metri), nei
modelli 600, 800, 1500, 2000 e 2500;
2. integrati nel pannello frontale (grado di protezione IP65),
nei modelli 3000, 4500, 6000 e 8000.
•Un interruttore locale, l’accesso al quale può essere protetto
mediante un apposito lucchetto, montato sul pannello frontale
di tutti i modelli, permette l’arresto dell’unità in caso di guasto.
• Grado di protezione dall’acqua: IP20.
• Classe di isolamento elettrico: I (è richiesta la messa a terra).
NOTE
•I ventilatori della serie VORT NRG EC sono conformi al Reg. ErP
N. 327/2011/UE.
