VENTILAZIONE TERZIARIO

abcdefgh

[1]

[2]

[1] Modelli 600 - 800 - 1500 - 2000 - 2500.

[2] Modelli 3000 - 4500 - 6000 - 8000.

VERSIONI DISPONIBILI

• 9 modelli, di portata nominale compresa tra 600 e 8.000 m

3

/h, disponibili in molteplici

versioni per soddisfare un’ampia gamma di esigenze applicative.

VERSIONI SPECIALI:

• VORT NRG EC EASY, adatti all’installazione in zone climatiche temperate (temperature

esterne fino a 0 °C).

•VORT NRG EC SMART, caratterizzati da controlli evoluti, integranti i pannelli comandi

remoti con display LCD di tipo touch e che consentono la gestione di batterie elettriche

e ad acqua accessorie.

•VORT NRG EC EH, equipaggiati di pre-heater elettrici per prevenire la formazione di

brina sugli scambiatori di calore e per questo adeguati a funzionare in presenza di

temperature esterne fino a -20 °C.

• VORT NRG EC PREMIUM BE, equipaggiati di batterie elettriche di post-riscaldamento.

• VORT NRG EC PREMIUM BC, equipaggiati di batterie di post-riscaldamento ad acqua.

•VORT NRG EC INFINITE BE, equipaggiati di pre-heater elettrici, per funzionare

correttamente fino a temperature esterne di -20 °C, e di batterie elettriche di post-

riscaldamento.

•VORT NRG EC INFINITE BC, equipaggiati di pre-heater elettrici, per funzionare

correttamente fino a temperature esterne di -20 °C, e di batterie di post-riscaldamento

ad acqua.

• Tutti i modelli, ad eccezione delle versioni EASY, sono altresì disponibili equipaggiate

di diversi livelli di controllo:

• ventilatori controllati a pressione costante: varianti LOBBY;

• ventilatori controllati a portata costante: varianti MAC;

•ventilatori controllati in funzione della concentrazione di CO

2

(le velocità variano

automaticamente tra due limiti prefissati, per mantenere la concentrazione di CO

2

al

di sotto del livello di soglia prefissato): varianti DIVA;

•ventilatori controllati a pressione costante ed in funzione della concentrazione di

CO

2

(le velocità variano automaticamente tra due limiti prestabiliti, per mantenere la

concentrazione di CO

2

al di sotto del livello di soglia prefissato; tali limiti vengono a

loro volta costantemente aggiornati per mantenere costanti le pressioni nei condotti

di aspirazione e mandata): varianti QUATTRO.

CARATTERISTICHE TECNICHE

• COSTRUZIONE

• Struttura in profilati di alluminio, arrotondati ed integranti appositi distanziali, stampati

in poliammide, che contribuiscono, tagliando i ponti termici (classe TB2 secondo

la norma EN 1886), ad incrementare l’isolamento termico complessivo (nei modelli

EASY i profilati, a spigolo vivo, sono racchiusi da angolari in alluminio pressofuso).

• Doppia pannellatura (sandwich), lamiere 10/10” (6/10” nei modelli EASY):

•interni in lana minerale ad alta densità (M0) (in poliuretano espanso, densità 40

kg/m

3

nei modelli EASY):

1. spessore 25 mm (23 mm nei modelli EASY) A2-S1 (Classe T3 e L1 per la tenuta

dell’aria, secondo lo standard EN 1886), nei modelli fino al 2500,

2. spessore 50 mm A1 (Classe T2 e L1 per la tenuta dell’aria, secondo lo standard

EN 1886), nei modelli 3000, 4500, 6000 e 8000;

• lamiere esterne in acciaio pre-verniciato (RAL 9002 per i modelli EASY, 7035 per

232

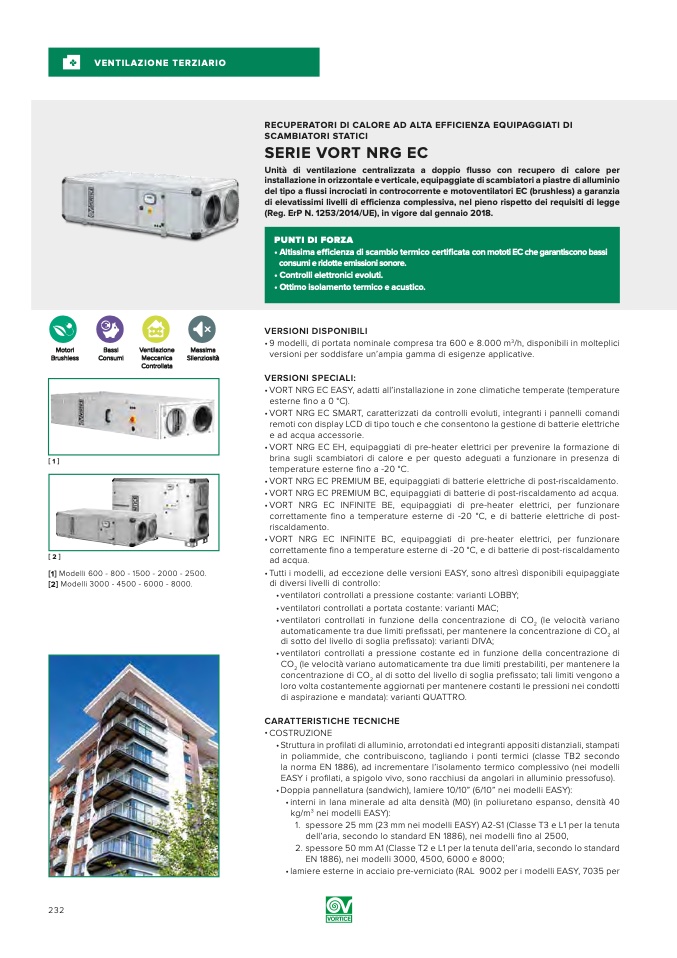

RECUPERATORI DI CALORE AD ALTA EFFICIENZA EQUIPAGGIATI DI

SCAMBIATORI STATICI

SERIE VORT NRG EC

Unità di ventilazione centralizzata a doppio flusso con recupero di calore per

installazione in orizzontale e verticale, equipaggiate di scambiatori a piastre di alluminio

del tipo a flussi incrociati in controcorrente e motoventilatori EC (brushless) a garanzia

di elevatissimi livelli di efficienza complessiva, nel pieno rispetto dei requisiti di legge

(Reg. ErP N. 1253/2014/UE), in vigore dal gennaio 2018.

PUNTI DI FORZA

• Altissima efficienza di scambio termico certificata con mototi EC che garantiscono bassi

consumi e ridotte emissioni sonore.

• Controlli elettronici evoluti.

• Ottimo isolamento termico e acustico.
