A

VENTILAZIONE RESIDENZIALE

ef

[1]

[3]

[4]

[1] [2] Display comandi posto sul retro. [3]

Retro del prodotto. [4] Predisposizione per

l’abbinamento a igrostati (opzionali) di tipo

meccanico (versioni RC) o elettronico (versioni

DH).

VENTILAZIONE CENTRALIZZATA

CONTROSOFFITTO

FINO A 240 M

2

VERSIONI DISPONIBILI

• 4 modelli, differenti per dimensioni, prestazioni, dotazioni e funzionalità offerte.

CARATTERISTICHE TECNICHE

• Involucro in lamiera d’acciaio zincata con pannelli rimovibili per l’accesso diretto ai filtri

interni. I modelli VORT HRI 260 DH presentano il coperchio inferiore in resina plastica

termoformata. Tiranti per l’installazione sospesa in dotazione.

•Bocche di aspirazione e mandata compatibili con l’abbinamento a tubi di diametro

nominale pari a 125 mm (VORT HRI 260 DH) ed a 160 mm (VORT HRI 500 DH).

•Coppia di motoventilatori centrifughi azionati da motori EC (brushless) del tipo a

rotore esterno, con alberi montati su cuscinetti a sfere, direttamente accoppiati a

giranti centrifughe. 2 velocità di funzionamento, indipendentemente impostabili all’atto

dell’installazione.

• Scambiatore di calore ad alta efficienza, del tipo a flussi incrociati in controcorrente,

realizzato in resina plastica (PS).

• Protezione antigelo ad attivazione automatica, per prevenire la formazione di brina in

corrispondenza dello scambiatore di calore.

• Serranda di ricircolo motorizzata.

•Predisposizione per l’abbinamento a igrostati (opzionali) di tipo meccanico (versioni

RC) o elettronico (versioni DH).

• Compressore funzionante con gas tipo HFC R134a.

• Valvola modulante a 3 vie.

• Doppio condensatore (acqua + aria).

• Flussostato.

• Elettronica di controllo con microprocessore, comprensiva di display LCD.

• Coppia di filtri G4, facilmente accessibili per gli interventi di manutenzione periodica.

• Vaschetta di raccolta condensa con dispositivi di scarico.

• Tre modalità di funzionamento :

• ESTIVO: ventilazione con recupero di calore (aria neutra) e deumidificazione;

• ESTIVO + RAFFRESCAMENTO: ventilazione con recupero di calore (aria raffrescata)

e deumidificazione;

• INVERNALE: ventilazione con recupero di calore.

• Grado di protezione da polveri e acqua: IPX2.

• Classe di isolamento elettrico: I (è richiesta la messa a terra).

[2]

204

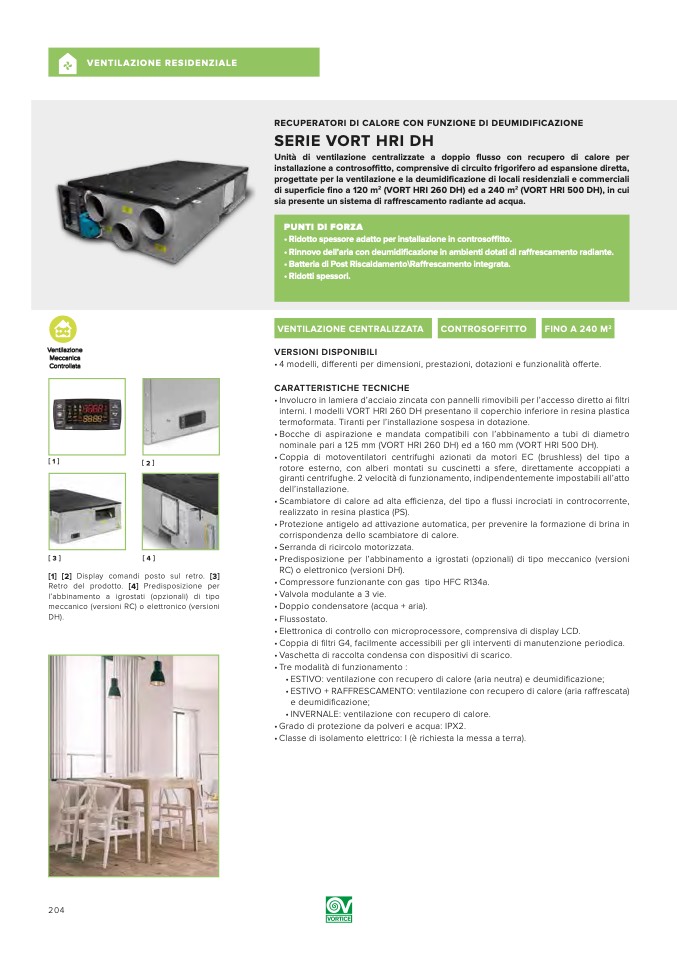

RECUPERATORI DI CALORE CON FUNZIONE DI DEUMIDIFICAZIONE

SERIE VORT HRI DH

Unità di ventilazione centralizzate a doppio flusso con recupero di calore per

installazione a controsoffitto, comprensive di circuito frigorifero ad espansione diretta,

progettate per la ventilazione e la deumidificazione di locali residenziali e commerciali

di superficie fino a 120 m

2

(VORT HRI 260 DH) ed a 240 m

2

(VORT HRI 500 DH), in cui

sia presente un sistema di raffrescamento radiante ad acqua.

PUNTI DI FORZA

• Ridotto spessore adatto per installazione in controsoffitto.

• Rinnovo dell’aria con deumidificazione in ambienti dotati di raffrescamento radiante.

• Batteria di Post Riscaldamento\Raffrescamento integrata.

• Ridotti spessori.
