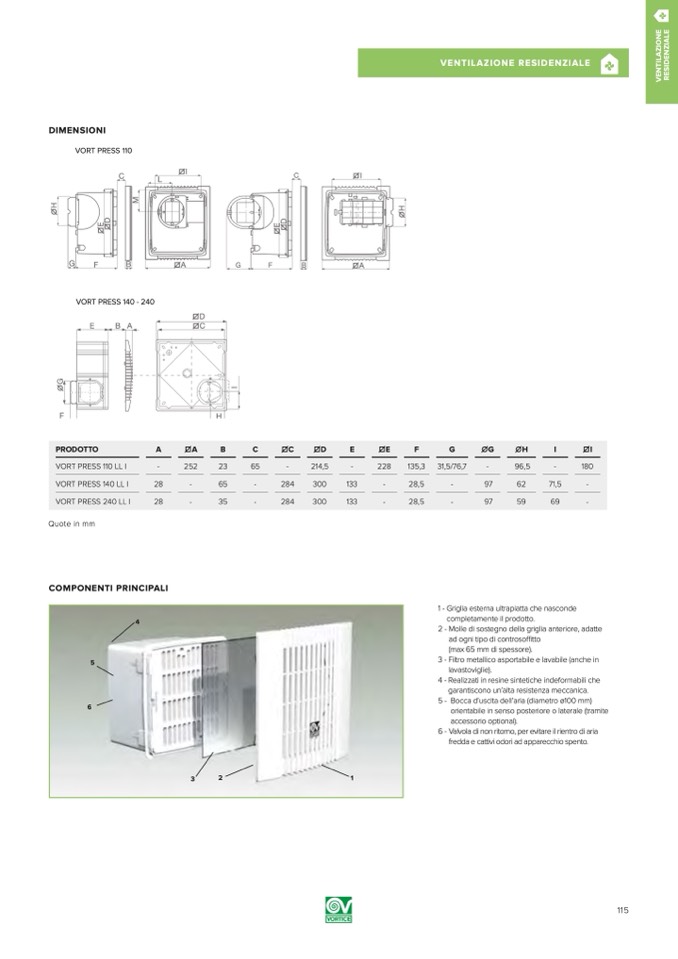

DIMENSIONI
VORT PRESS 110
C
†I
C
†I
G
F
B
†A
G
F
B
†A
VORT PRESS 140 - 240
†D
E
B
A
F
H
Quote in mm
COMPONENTI PRINCIPALI
L
VENTILAZIONE RESIDENZIALE
A
†C
PRODOTTO
VORT PRESS 110 LL I
A
-
†A
252
B
23
C
65
†C
-
†D
214,5
E
-
†E
228
F
135,3
G
31,5/76,7
ØG
-
ØH
96,5
I
-
†I
180
VORT PRESS 140 LL I
28
-
65
-
284
300
133
-
28,5
-
97
62
71,5
-
VORT PRESS 240 LL I
28
-
35
-
284
300
133
-
28,5
-
97
59
69
-
1 - Griglia esterna ultrapiatta che nasconde
completamente il prodotto.
2 - Molle di sostegno della griglia anteriore, adatte
ad ogni tipo di controsoffitto
(max 65 mm di spessore).
3 - Filtro metallico asportabile e lavabile (anche in
lavastoviglie).
4 - Realizzati in resine sintetiche indeformabili che
garantiscono un’alta resistenza meccanica.
5 - Bocca d’uscita dell’aria (diametro ø100 mm)
orientabile in senso posteriore o laterale (tramite
accessorio optional).
6 - Valvola di non ritorno, per evitare il rientro di aria
fredda e cattivi odori ad apparecchio spento.
5
6
4
3
2
1
115
