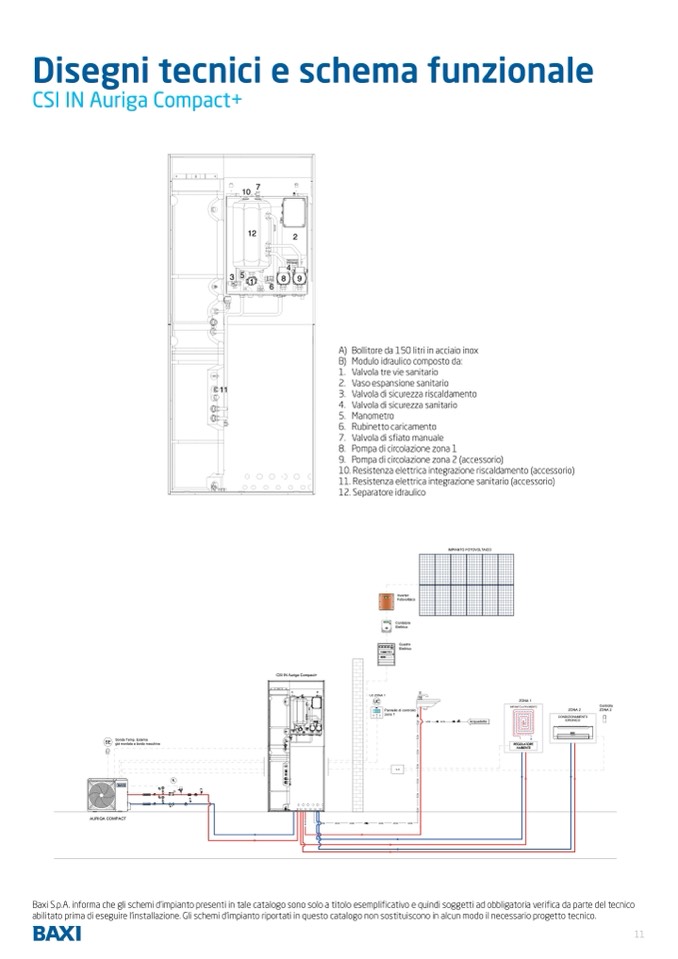

Disegni tecnici e schema funzionale

CSI IN Auriga Compact+

Sonda Temp. Esterna

SE

già montata a bordo macchina

AURIGA COMPACT

CSI IN Auriga Compact+

ACQ

ACQ

ACQ

ACQ

Baxi S.p.A. informa che gli schemi d’impianto presenti in tale catalogo sono solo a titolo esemplificativo e quindi soggetti ad obbligatoria verifica da parte del tecnico

abilitato prima di eseguire l’installazione. Gli schemi d’impianto riportati in questo catalogo non sostituiscono in alcun modo il necessario progetto tecnico.

A) Bollitore da 150 litri in acciaio inox

B) Modulo idraulico composto da:

1. Valvola tre vie sanitario

2. Vaso espansione sanitario

3. Valvola di sicurezza riscaldamento

4. Valvola di sicurezza sanitario

5. Manometro

6. Rubinetto caricamento

7. Valvola di sfiato manuale

8. Pompa di circolazione zona 1

9. Pompa di circolazione zona 2 (accessorio)

10. Resistenza elettrica integrazione riscaldamento (accessorio)

11. Resistenza elettrica integrazione sanitario (accessorio)

12. Separatore idraulico

UC ZONA 1

MENU'

BACK

OK

Inverter

Fotovoltaico

Contatore

Elettrico

Quadro

Elettrico

Pannello di controllo

ON/OFF

zona 1

UNLOCK

Q.E.

ACQ

ACQ

ACQ

ZONA 1

IMPIANTO a PAVIMENTO

ZONA 2

CONDIZIONAMENTO

IDRONICO

Controllo

ZONA 2

ACQ

ACQ

Acquedotto

IMPIANTO FOTOVOLTAICO
