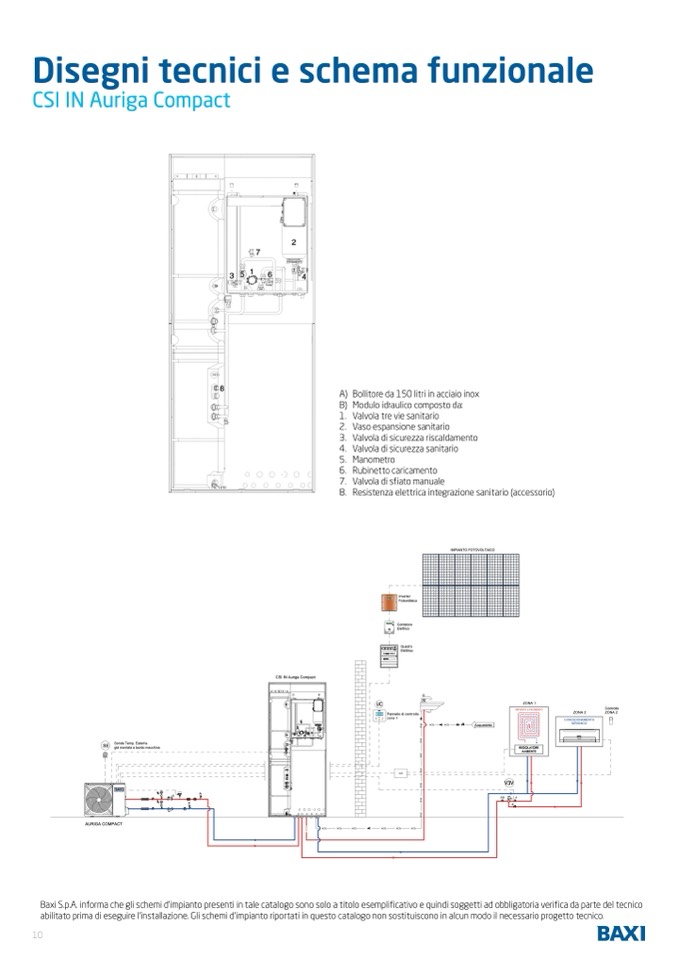

Disegni tecnici e schema funzionale

CSI IN Auriga Compact

10

SE Sonda Temp. Esterna

già montata a bordo macchina

AURIGA COMPACT

C

Q

8

A) Bollitore da 150 litri in acciaio inox

B) Modulo idraulico composto da:

1. Valvola tre vie sanitario

2. Vaso espansione sanitario

3. Valvola di sicurezza riscaldamento

4. Valvola di sicurezza sanitario

5. Manometro

6. Rubinetto caricamento

7. Valvola di sfiato manuale

8. Resistenza elettrica integrazione sanitario (accessorio)

IMPIANTO FOTOVOLTAICO

Acquedotto

2

7

35

1

6

4

CSI IN Auriga Compact

Inverter

Fotovoltaico

Contatore

Elettrico

Elettrico

Quadro

MENU'

BACK

OK

UNLOCK

ON/OFF

zona 1

Pannello di controllo

A

Q

C

ACQ

ACQ

ACQ

Baxi S.p.A. informa che gli schemi d’impianto presenti in tale catalogo sono solo a titolo esemplificativo e quindi soggetti ad obbligatoria verifica da parte del tecnico

abilitato prima di eseguire l’installazione. Gli schemi d’impianto riportati in questo catalogo non sostituiscono in alcun modo il necessario progetto tecnico.

Q.E.

ACQ

ACQ

ACQ

A

A

Q

C

ACQ

ACQ

A

A

C

Q

A

C

Q

C

Q

A

C

Q

A

C

Q

ZONA 1

IMPIANTO a PAVIMENTO

A/B

A

B

ZONA 2

CONDIZIONAMENTO

IDRONICO

ZONA 2

Controllo
