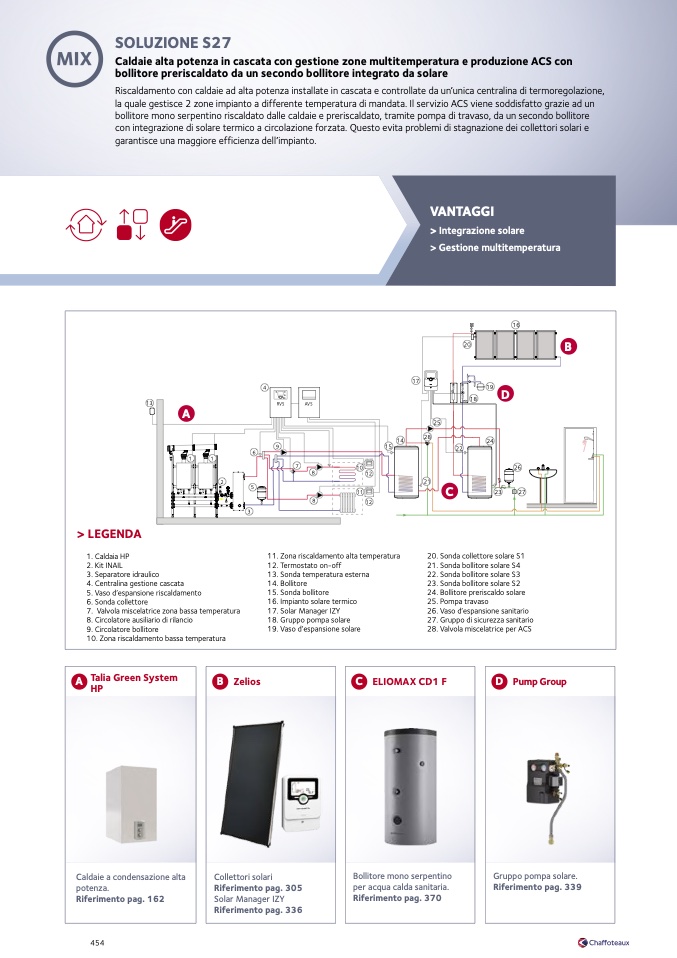

SOLUZIONE S27
Caldaie alta potenza in cascata con gestione zone multitemperatura e produzione ACS con
bollitore preriscaldato da un secondo bollitore integrato da solare
Riscaldamento con caldaie ad alta potenza installate in cascata e controllate da un’unica centralina di termoregolazione,
la quale gestisce 2 zone impianto a differente temperatura di mandata. Il servizio ACS viene soddisfatto grazie ad un
bollitore mono serpentino riscaldato dalle caldaie e preriscaldato, tramite pompa di travaso, da un secondo bollitore
con integrazione di solare termico a circolazione forzata. Questo evita problemi di stagnazione dei collettori solari e
garantisce una maggiore efficienza dell’impianto.
VANTAGGI
> Integrazione solare
> Gestione multitemperatura
4
17
28
19
D
26
23
s
27
20
18
B
16
13
A
1
1
RVS
AVS
6
14
9
5
8
12
2
21
5
3
ON-OFF
11
8
12
11. Zona riscaldamento alta temperatura
12. Termostato on-off
13. Sonda temperatura esterna
14. Bollitore
15. Sonda bollitore
16. Impianto solare termico
17. Solar Manager IZY
18. Gruppo pompa solare
19. Vaso d’espansione solare
C
> LEGENDA
1. Caldaia HP
2. Kit INAIL
3. Separatore idraulico
4. Centralina gestione cascata
5. Vaso d’espansione riscaldamento
6. Sonda collettore
7. Valvola miscelatrice zona bassa temperatura
8. Circolatore ausiliario di rilancio
9. Circolatore bollitore
10. Zona riscaldamento bassa temperatura
20. Sonda collettore solare S1
21. Sonda bollitore solare S4
22. Sonda bollitore solare S3
23. Sonda bollitore solare S2
24. Bollitore preriscaldo solare
25. Pompa travaso
26. Vaso d’espansione sanitario
27. Gruppo di sicurezza sanitario
28. Valvola miscelatrice per ACS
7
ON-OFF
10
1
25
22
24
A Talia Green System
HP
Caldaie a condensazione alta
potenza.
Riferimento pag. 162
B Zelios
Collettori solari
Riferimento pag. 305
Solar Manager IZY
Riferimento pag. 336
C ELIOMAX CD1 F
Bollitore mono serpentino
per acqua calda sanitaria.
Riferimento pag. 370
D Pump Group
Gruppo pompa solare.
Riferimento pag. 339
