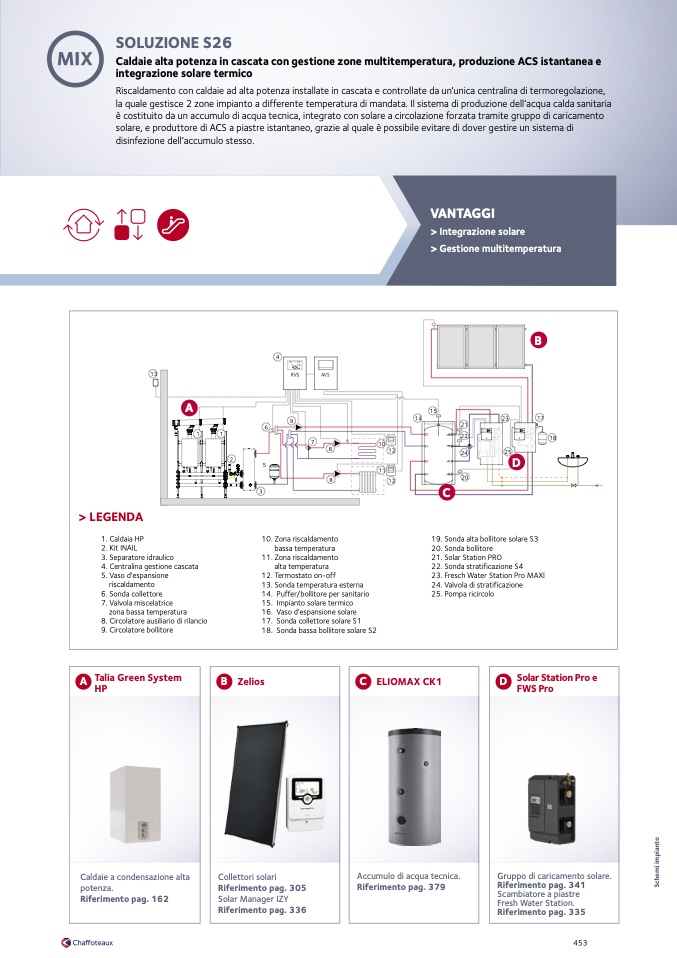

SOLUZIONE S26
Caldaie alta potenza in cascata con gestione zone multitemperatura, produzione ACS istantanea e
integrazione solare termico
Riscaldamento con caldaie ad alta potenza installate in cascata e controllate da un’unica centralina di termoregolazione,
la quale gestisce 2 zone impianto a differente temperatura di mandata. Il sistema di produzione dell’acqua calda sanitaria
è costituito da un accumulo di acqua tecnica, integrato con solare a circolazione forzata tramite gruppo di caricamento
solare, e produttore di ACS a piastre istantaneo, grazie al quale è possibile evitare di dover gestire un sistema di
disinfezione dell’accumulo stesso.
VANTAGGI
> Integrazione solare
> Gestione multitemperatura
13
4
A
15
RVS
AVS
B
1
1
2
9
6
5
3
14
2
3
17
18
25
D
ON-OFF
11
8
12
> LEGENDA
1. Caldaia HP
2. Kit INAIL
3. Separatore idraulico
4. Centralina gestione cascata
5. Vaso d’espansione
riscaldamento
6. Sonda collettore
7. Valvola miscelatrice
zona bassa temperatura
8. Circolatore ausiliario di rilancio
9. Circolatore bollitore
10. Zona riscaldamento
bassa temperatura
11. Zona riscaldamento
alta temperatura
12. Termostato on-off
13. Sonda temperatura esterna
14. Puffer/bollitore per sanitario
15. Impianto solare termico
16. Vaso d’espansione solare
17. Sonda collettore solare S1
18. Sonda bassa bollitore solare S2
19. Sonda alta bollitore solare S3
20. Sonda bollitore
21. Solar Station PRO
22. Sonda stratificazione S4
23. Fresch Water Station Pro MAXI
24. Valvola di stratificazione
25. Pompa ricircolo
21
22
24
7
8
ON-OFF
10
12
C
20
A Talia Green System
HP
Caldaie a condensazione alta
potenza.
Riferimento pag. 162
B Zelios
Collettori solari
Riferimento pag. 305
Solar Manager IZY
Riferimento pag. 336
C ELIOMAX CK1
Accumulo di acqua tecnica.
Riferimento pag. 379
D Solar Station Pro e
FWS Pro
Gruppo di caricamento solare.
Riferimento pag. 341
Scambiatore a piastre
Fresh Water Station.
Riferimento pag. 335
