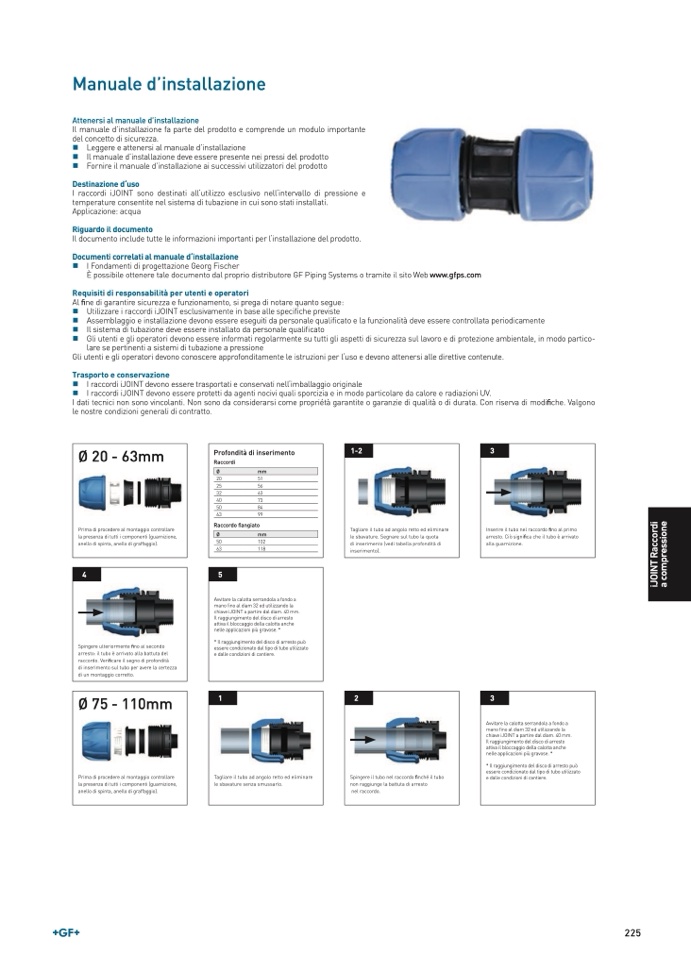

Manuale d’installazion
e
Attenersi al manuale d’installazion
e
Il manuale d’installazione fa parte del prodotto e comprende un modulo important
e
del concetto di sicurezza.
Leggere e attenersi al manuale d’installazione
Il manuale d’installazione deve essere presente nei pressi del prodott
o
Fornire il manuale d’installazione ai successivi utilizzatori del prodotto
Destinazione d‘uso
I raccordi iJOINT sono destinati all‘utilizzo esclusivo nell‘intervallo di pressione e
temperature consentite nel sistema di tubazione in cui sono stati installati
.
Applicazione: acqua
Riguardo il document
o
Il documento include tutte le informazioni importanti per l‘installazione del prodotto
.
Documenti correlati al manuale d‘installazione
I Fondamenti di progettazione Georg Fische
r
È
p
o
ssibile ottenere tale documento dal proprio distributore GF Piping Systems o tramite il sito Web www.gfps.com
Requisiti di responsabilità per utenti e operator
i
Al fine di garantire sicurezza e funzionamento, si prega di notare quanto segue:
Utilizzare i raccordi iJOINT esclusivamente in base alle specifiche previst
e
Assemblaggio e installazione devono essere eseguiti da personale quali
ficato e la funzionalità deve essere controllata periodicamente
Il sistema di tubazione deve essere installato da personale qualificato
Gli utenti e gli operatori devono essere informati regolarmente su tutti gli aspetti di sicurezza sul lavoro e di protezione ambientale, in modo partico
-
lare se pertinenti a sistemi di tubazione a pressione
Gli utenti e gli operatori devono conoscere approfonditamente le istruzioni per l‘uso e devono attenersi alle direttive contenute
.
Trasporto e conservazion
e
I raccordi iJOINT devono essere trasportati e conservati nell‘imballaggio original
e
I raccordi iJOINT devono essere protetti da agenti nocivi quali sporcizia e in modo particolare da calore e radiazioni UV
.
I dati tecnici non sono vincolanti. Non sono da considerarsi come propriétà garantite o garanzie di qualità o di durata. Con riserva di modifiche. Valgon
o
le nostre condizioni generali di contratto
.
Ø 20 - 63mm
Profondità di inseriment
o
Raccordi
1-2
3
Ø
mm
20
51
25
56
32
63
40
73
50
84
63
99
Raccordo
flangiato
Prima di procedere al montaggio controllar
e
la presenza di tutti i componenti (guarnizione,
anello di spinta, anello di graffaggio)
.
Ø
mm
50
102
63
118
Tagliare il tubo ad angolo retto ed eliminare
le sbavature. Segnare sul tubo la quota
di inserimento (vedi tabella profondità di
inserimento).
Inserire il tubo nel raccordo fino al prim
o
arresto. Ciò signi
fica che il tubo è arrivat
o
alla guarnizione.
4
5
Avvitare la calotta serrandola a fondo
a
mano fino al diam 32 ed utilizzando l
a
chiave iJOINT a partire dal diam. 40 mm.
Il raggiungimento del disco di arrest
o
attiva il bloccaggio della calotta anch
e
nelle applicazioni più gravose. *
* Il raggiungimento del disco di arresto pu
ò
essere condizionato dal tipo di tubo utilizzat
o
e dalle condizioni di cantiere
.
Spingere ulteriormente
fino al second
o
arresto: il tubo è arrivato alla battuta del
raccordo. Veri
ficare il segno di profondità
di inserimento sul tubo per avere la certezza
di un montaggio corretto.
Ø 75 - 110m
m
1
2
Prima di procedere al montaggio controllar
e
la presenza di tutti i componenti (guarnizione,
anello di spinta, anello di graffaggio)
.
Tagliare il tubo ad angolo retto ed eliminar
e
le sbavature senza smussarlo.
Spingere il tubo nel raccordo
finché il tubo
non raggiunge la battuta di arrest
o
nel raccordo.
Avvitare la calotta serrandola a fondo
a
mano fino al diam 32 ed utilizzando l
a
chiave iJOINT a partire dal diam. 40 mm
.
Il raggiungimento del disco di arrest
o
attiva il bloccaggio della calotta anch
e
nelle applicazioni più gravose.
*
* Il raggiungimento del disco di arresto pu
ò
essere condizionato dal tipo di tubo utilizzat
o
e dalle condizioni di cantiere
.
