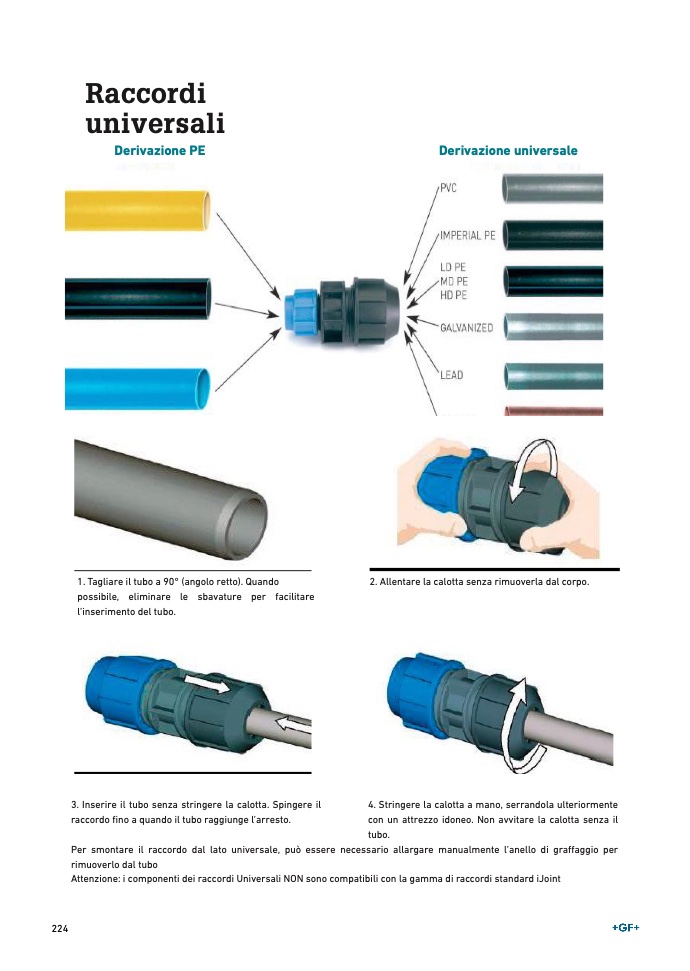

Raccordi

universali

Derivazione PE

Derivazione universale

1. Tagliare il tubo a 90° (angolo retto). Quand

o

possibile, eliminare le sbavature per facilitare

l’inserimento del tubo.

2. Allentare la calotta senza rimuoverla dal corpo

.

3. Inserire il tubo senza stringere la calotta. Spingere i

l

raccordo

fino a quando il tubo raggiunge l’arresto.

4. Stringere la calotta a mano, serrandola ulteriormente

con un attrezzo idoneo. Non avvitare la calotta senza il

tubo.

Per smontare il raccordo dal lato universale, può essere necessario allargare manualmente l’anello di gra

ffaggio per

rimuoverlo dal tubo

Attenzione: i componenti dei raccordi Universali NON sono compatibili con la gamma di raccordi standard iJoin

t
