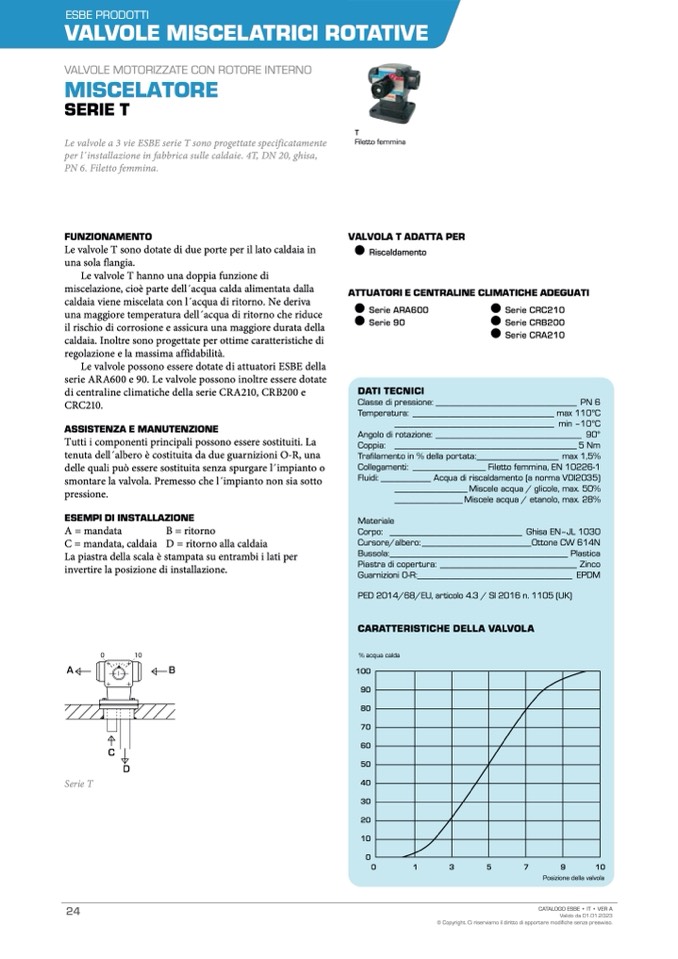

ESBE PRODOTTI
VALVOLE MISCELATRICI ROTATIVE
VALVOLE MOTORIZZATE CON ROTORE INTERNO
MISCELATORE
SERIE T
Le valvole a 3 vie ESBE serie T sono progettate specificatamente
per l ́installazione in fabbrica sulle caldaie. 4T, DN 20, ghisa,
PN 6. Filetto femmina.
FUNZIONAMENTO
Le valvole T sono dotate di due porte per il lato caldaia in
una sola flangia.
Le valvole T hanno una doppia funzione di
miscelazione, cioè parte dell ́acqua calda alimentata dalla
caldaia viene miscelata con l ́acqua di ritorno. Ne deriva
una maggiore temperatura dell ́acqua di ritorno che riduce
il rischio di corrosione e assicura una maggiore durata della
caldaia. Inoltre sono progettate per ottime caratteristiche di
regolazione e la massima affidabilità.
Le valvole possono essere dotate di attuatori ESBE della
serie ARA600 e 90. Le valvole possono inoltre essere dotate
di centraline climatiche della serie CRA210, CRB200 e
CRC210.
ASSISTENZA E MANUTENZIONE
Tutti i componenti principali possono essere sostituiti. La
tenuta dell ́albero è costituita da due guarnizioni O-R, una
delle quali può essere sostituita senza spurgare l ́impianto o
smontare la valvola. Premesso che l ́impianto non sia sotto
pressione.
ESEMPI DI INSTALLAZIONE
A = mandata
B = ritorno
C = mandata, caldaia D = ritorno alla caldaia
La piastra della scala è stampata su entrambi i lati per
invertire la posizione di installazione.
T
Filetto femmina
VALVOLA T ADATTA PER
Riscaldamento
ATTUATORI E CENTRALINE CLIMATICHE ADEGUATI
A
B
100
90
80
70
60
50
40
30
20
10
0
24
Serie ARA600
Serie 90
DATI TECNICI
Serie CRC210
Serie CRB200
Serie CRA210
Classe di pressione: _______________________________ PN 6
Temperatura: _______________________________ max 110°C
___________________________________ min –10°C
Angolo di rotazione: ________________________________ 90°
Coppia: ________________________________________ 5 Nm
Trafilamento in % della portata:__________________ max 1,5%
Collegamenti: ________________ Filetto femmina, EN 10226-1
Fluidi: ___________ Acqua di riscaldamento (a norma VDI2035)
________________ Miscele acqua / glicole, max. 50%
_______________ Miscele acqua / etanolo, max. 28%
Materiale
Corpo: _____________________________ Ghisa EN–JL 1030
Cursore/albero: ________________________Ottone CW 614N
Bussola: _______________________________________ Plastica
Piastra di copertura: ______________________________ Zinco
Guarnizioni O-R:__________________________________ EPDM
PED 2014/68/EU, articolo 4.3 / SI 2016 n. 1105 (UK)
CARATTERISTICHE DELLA VALVOLA
% acqua calda
Serie T
C
D
0
1
3
5
7
9
10
Posizione della valvola
CATALOGO ESBE • IT • VER A
Valido da 01.01.2023
