Portata

m

3

/h

l/s

Δt = 5°C

7,5°C

10°C

15°C

20°C

30°C

40°C

Kvs [m

3

/h]

4,0

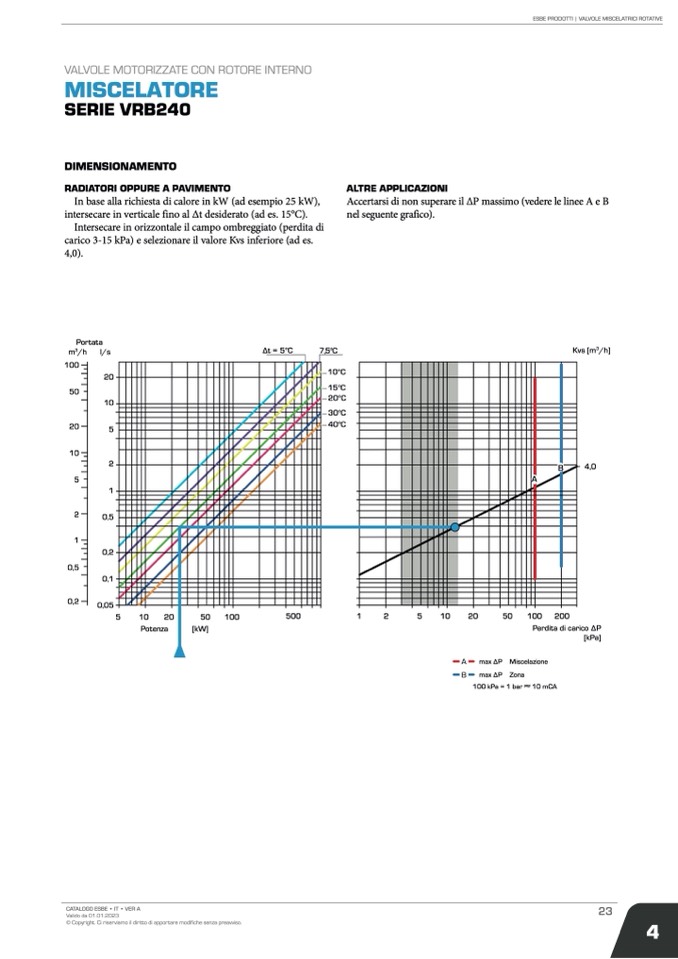

ESBE PRODOTTI | VALVOLE MISCELATRICI ROTATIVE

VALVOLE MOTORIZZATE CON ROTORE INTERNO

MISCELATORE

SERIE VRB240

DIMENSIONAMENTO

RADIATORI OPPURE A PAVIMENTO

In base alla richiesta di calore in kW (ad esempio 25 kW),

intersecare in verticale fino al Δt desiderato (ad es. 15°C).

Intersecare in orizzontale il campo ombreggiato (perdita di

carico 3-15 kPa) e selezionare il valore Kvs inferiore (ad es.

4,0).

ALTRE APPLICAZIONI

Accertarsi di non superare il ΔP massimo (vedere le linee A e B

nel seguente grafico).

100

20

50

10

20

10

2

5

1

2

1

0,2

0,5

0,1

0,2

5

0,5

A

B

0,05

5

10

20

50

100

500

1

2

5

10

20

50

100

200

Potenza

[kW]

Perdita di carico ΔP

[kPa]

A

B

max ΔP Miscelazione

max ΔP Zona

100kPa=1bar

10mCA

CATALOGO ESBE • IT • VER A

23

Valido da 01.01.2023

© Copyright. Ci riserviamo il diritto di apportare modifiche senza preavviso.

4
