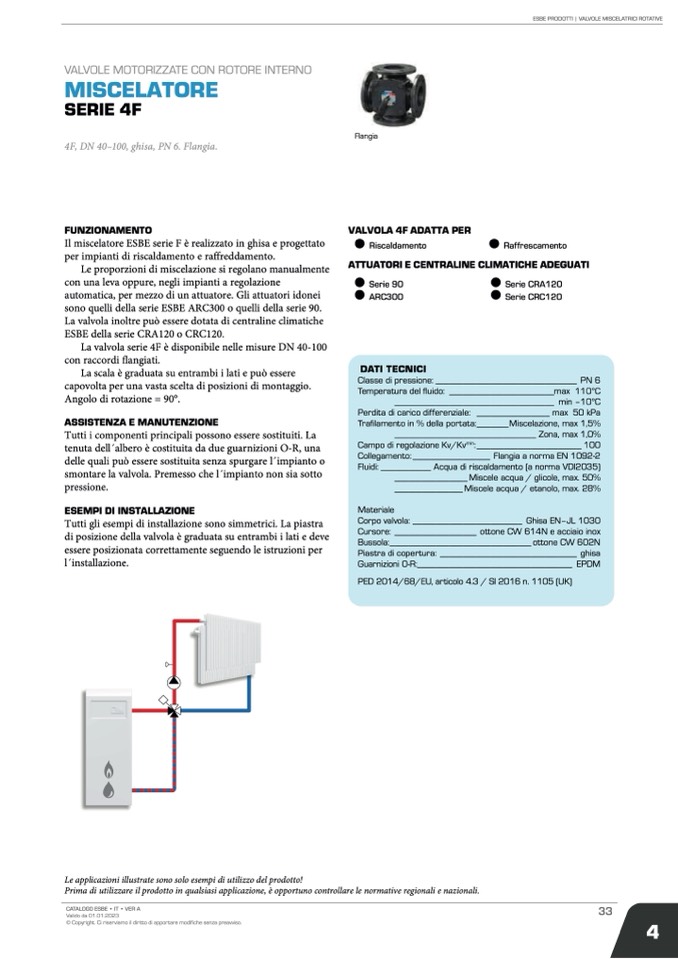

VALVOLE MOTORIZZATE CON ROTORE INTERNO
MISCELATORE
SERIE 4F
4F, DN 40–100, ghisa, PN 6. Flangia.
FUNZIONAMENTO
Il miscelatore ESBE serie F è realizzato in ghisa e progettato
per impianti di riscaldamento e raffreddamento.
Le proporzioni di miscelazione si regolano manualmente
con una leva oppure, negli impianti a regolazione
automatica, per mezzo di un attuatore. Gli attuatori idonei
sono quelli della serie ESBE ARC300 o quelli della serie 90.
La valvola inoltre può essere dotata di centraline climatiche
ESBE della serie CRA120 o CRC120.
La valvola serie 4F è disponibile nelle misure DN 40-100
con raccordi flangiati.
La scala è graduata su entrambi i lati e può essere
capovolta per una vasta scelta di posizioni di montaggio.
Angolo di rotazione = 90°.
ASSISTENZA E MANUTENZIONE
Tutti i componenti principali possono essere sostituiti. La
tenuta dell ́albero è costituita da due guarnizioni O-R, una
delle quali può essere sostituita senza spurgare l ́impianto o
smontare la valvola. Premesso che l ́impianto non sia sotto
pressione.
ESEMPI DI INSTALLAZIONE
Tutti gli esempi di installazione sono simmetrici. La piastra
di posizione della valvola è graduata su entrambi i lati e deve
essere posizionata correttamente seguendo le istruzioni per
l ́installazione.
Flangia
VALVOLA 4F ADATTA PER
Riscaldamento
Raffrescamento
ATTUATORI E CENTRALINE CLIMATICHE ADEGUATI
Serie 90
ARC300
DATI TECNICI
Serie CRA120
Serie CRC120
Classe di pressione: _______________________________ PN 6
Temperatura del fluido: _______________________max 110°C
___________________________________ min –10°C
Perdita di carico differenziale: ________________ max 50 kPa
Trafilamento in % della portata:_______Miscelazione, max 1,5%
_______________________________ Zona, max 1,0%
Campo di regolazione Kv/Kv
min
:_______________________ 100
Collegamento:_________________ Flangia a norma EN 1092-2
Fluidi: ___________ Acqua di riscaldamento (a norma VDI2035)
________________ Miscele acqua / glicole, max. 50%
_______________ Miscele acqua / etanolo, max. 28%
Materiale
Corpo valvola: ________________________ Ghisa EN–JL 1030
Cursore: __________________ ottone CW 614N e acciaio inox
Bussola:_______________________________ ottone CW 602N
Piastra di copertura: ______________________________ ghisa
Guarnizioni O-R:__________________________________ EPDM
PED 2014/68/EU, articolo 4.3 / SI 2016 n. 1105 (UK)
ESBE PRODOTTI | VALVOLE MISCELATRICI ROTATIVE
Le applicazioni illustrate sono solo esempi di utilizzo del prodotto!
Prima di utilizzare il prodotto in qualsiasi applicazione, è opportuno controllare le normative regionali e nazionali.
