VALVOLE MISCELATRICI ROTATIVE

VALVOLE MOTORIZZATE CON ROTORE INTERNO

MISCELATORE

SERIE 3F

DIMENSIONAMENTO

IMPIANTI DI RISCALDAMENTO (RADIATORI OPPURE A

PAVIMENTO)

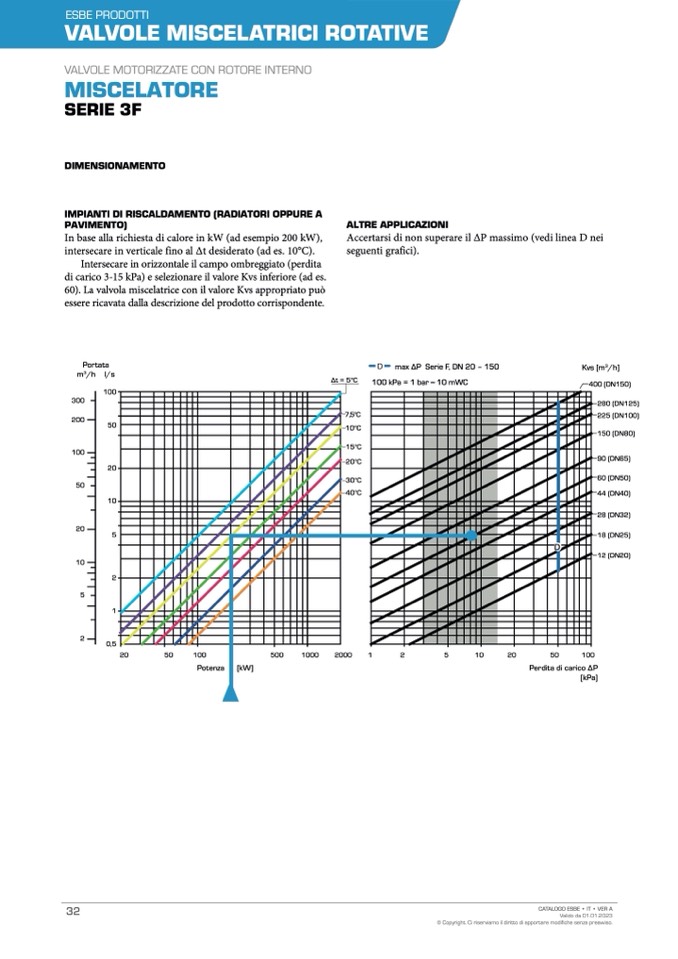

In base alla richiesta di calore in kW (ad esempio 200 kW),

intersecare in verticale fino al Δt desiderato (ad es. 10°C).

Intersecare in orizzontale il campo ombreggiato (perdita

di carico 3-15 kPa) e selezionare il valore Kvs inferiore (ad es.

60). La valvola miscelatrice con il valore Kvs appropriato può

essere ricavata dalla descrizione del prodotto corrispondente.

ALTRE APPLICAZIONI

Accertarsi di non superare il ΔP massimo (vedi linea D nei

seguenti grafici).

Portata

m

3

/h l/s

100

300

200

50

100

20

50

10

D

max ΔP Serie F, DN 20 – 150

Kvs [m

3

/h]

400 (DN150)

Δt = 5°C

7,5°C

10°C

15°C

20°C

30°C

40°C

100 kPa = 1 bar

10 mWC

20

5

280 (DN125)

225 (DN100)

150 (DN80)

90 (DN65)

60 (DN50)

44 (DN40)

28 (DN32)

18 (DN25)

12 (DN20)

D

32
