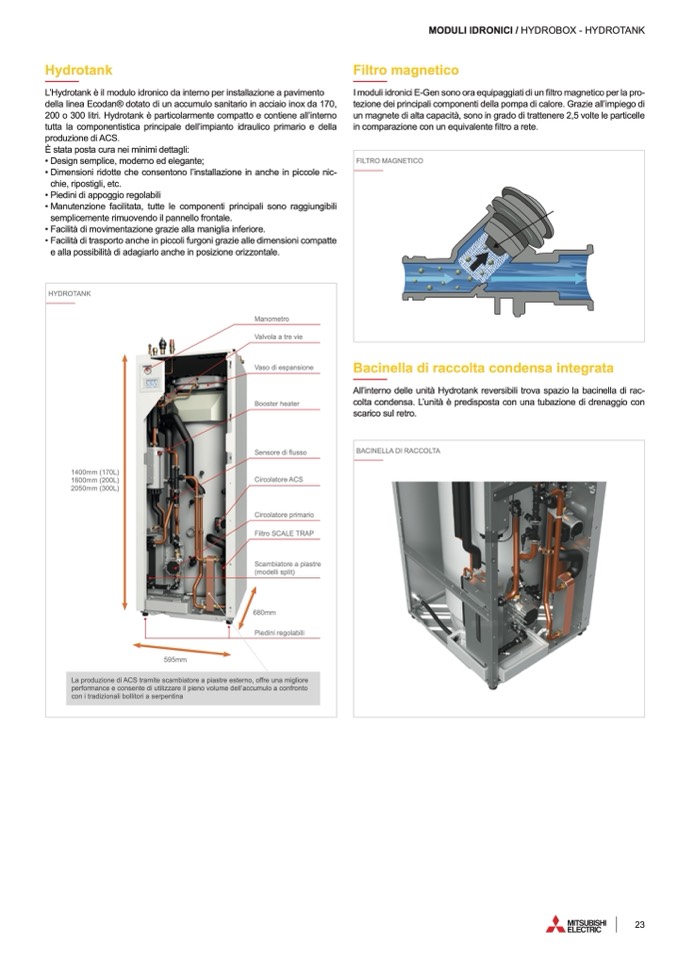

Hydrotank

L’Hydrotank è il modulo idronico da interno per installazione a pavimento

della linea Ecodan® dotato di un accumulo sanitario in acciaio inox da 170,

200 o 300 litri. Hydrotank è particolarmente compatto e contiene all’interno

tutta la componentistica principale dell’impianto idraulico primario e della

produzione di ACS.

È stata posta cura nei minimi dettagli:

• Design semplice, moderno ed elegante;

• Dimensioni ridotte che consentono l’installazione in anche in piccole nic-

chie, ripostigli, etc.

• Piedini di appoggio regolabili

• Manutenzione facilitata, tutte le componenti principali sono raggiungibili

semplicemente rimuovendo il pannello frontale.

• Facilit

à di movimentazione grazie alla maniglia inferiore.

• Facilit

à di trasporto anche in piccoli furgoni grazie alle dimensioni compatte

e alla possibilit

à di adagiarlo anche in posizione orizzontale.

MODULI IDRONICI / HYDROBOX - HYDROTANK

Filtro magnetico

I moduli idronici E-Gen sono ora equipaggiati di un

filtro magnetico per la pro-

tezione dei principali componenti della pompa di calore. Grazie all’impiego di

un magnete di alta capacità, sono in grado di trattenere 2,5 volte le particelle

in comparazione con un equivalente

filtro a rete.

FILTRO MAGNETICO

HYDROTANK

1400mm (170L)

1600mm (200L)

2050mm (300L)

Manometro

Valvola a tre vie

Vaso di espansione

Booster heater

Sensore di flusso

Circolatore ACS

Circolatore primario

Filtro SCALE TRAP

Scambiatore a piastre

(modelli split)

680mm

Piedini regolabili

595mm

La produzione di ACS tramite scambiatore a piastre esterno, offre una migliore

performance e consente di utilizzare il pieno volume dell’accumulo a confronto

con i tradizionali bollitori a serpentina

Bacinella di raccolta condensa integrata

All’interno delle unit

à Hydrotank reversibili trova spazio la bacinella di rac-

colta condensa. L’unit

à è predisposta con una tubazione di drenaggio con

scarico sul retro.

BACINELLA DI RACCOLTA

23
