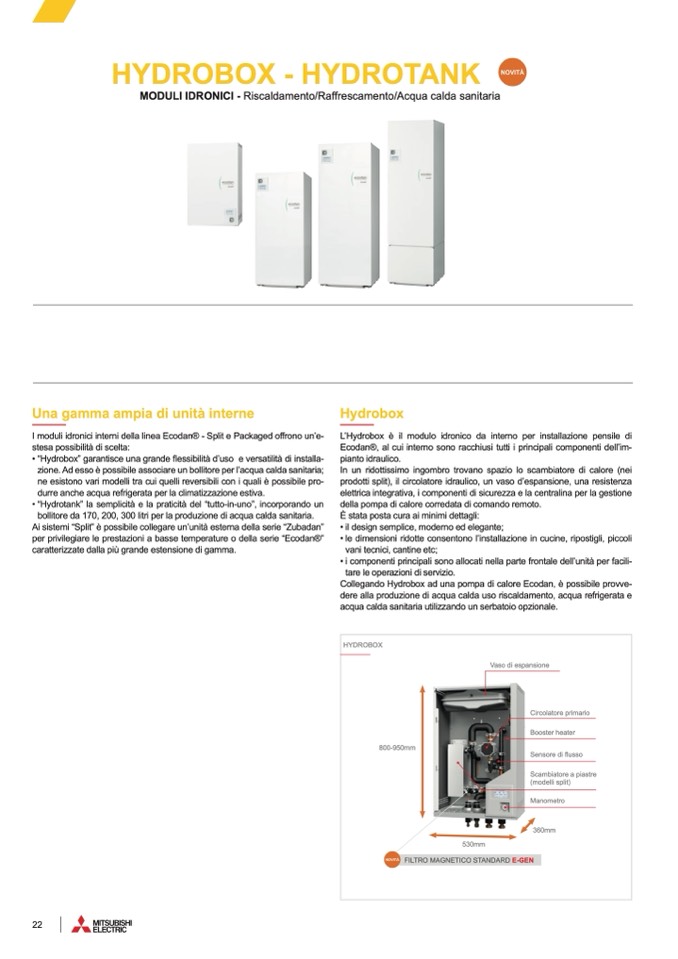

HYDROBOX - HYDROTANK

MODULI IDRONICI - Riscaldamento/Raffrescamento/Acqua calda sanitaria

Una gamma ampia di unità interne

I moduli idronici interni della linea Ecodan® - Split e Packaged offrono un’e-

stesa possibilit

à di scelta:

• “Hydrobox” garantisce una grande

flessibilit

à d’uso e versatilità di installa-

zione. Ad esso

è possibile associare un bollitore per l’acqua calda sanitaria;

ne esistono vari modelli tra cui quelli reversibili con i quali

è possibile pro-

durre anche acqua refrigerata per la climatizzazione estiva.

• “Hydrotank” la semplicità e la praticit

à del “tutto-in-uno”, incorporando un

bollitore da 170, 200, 300 litri per la produzione di acqua calda sanitaria.

Ai sistemi “Split”

è possibile collegare un’unit

à esterna della serie “Zubadan”

per privilegiare le prestazioni a basse temperature o della serie “Ecodan®”

caratterizzate dalla più grande estensione di gamma.

Hydrobox

L’Hydrobox

è il modulo idronico da interno per installazione pensile di

Ecodan®, al cui interno sono racchiusi tutti i principali componenti dell’im-

pianto idraulico.

In un ridottissimo ingombro trovano spazio lo scambiatore di calore (nei

prodotti split), il circolatore idraulico, un vaso d’espansione, una resistenza

elettrica integrativa, i componenti di sicurezza e la centralina per la gestione

della pompa di calore corredata di comando remoto.

È stata posta cura ai minimi dettagli:

• il design semplice, moderno ed elegante;

• le dimensioni ridotte consentono l’installazione in cucine, ripostigli, piccoli

vani tecnici, cantine etc;

• i componenti principali sono allocati nella parte frontale dell’unit

à per facili-

tare le operazioni di servizio.

Collegando Hydrobox ad una pompa di calore Ecodan,

è possibile provve-

dere alla produzione di acqua calda uso riscaldamento, acqua refrigerata e

acqua calda sanitaria utilizzando un serbatoio opzionale.

HYDROBOX

800-950mm

Vaso di espansione

Circolatore primario

Booster heater

Sensore di flusso

Scambiatore a piastre

(modelli split)

Manometro

360mm

530mm

FILTRO MAGNETICO STANDARD E-GEN

22
