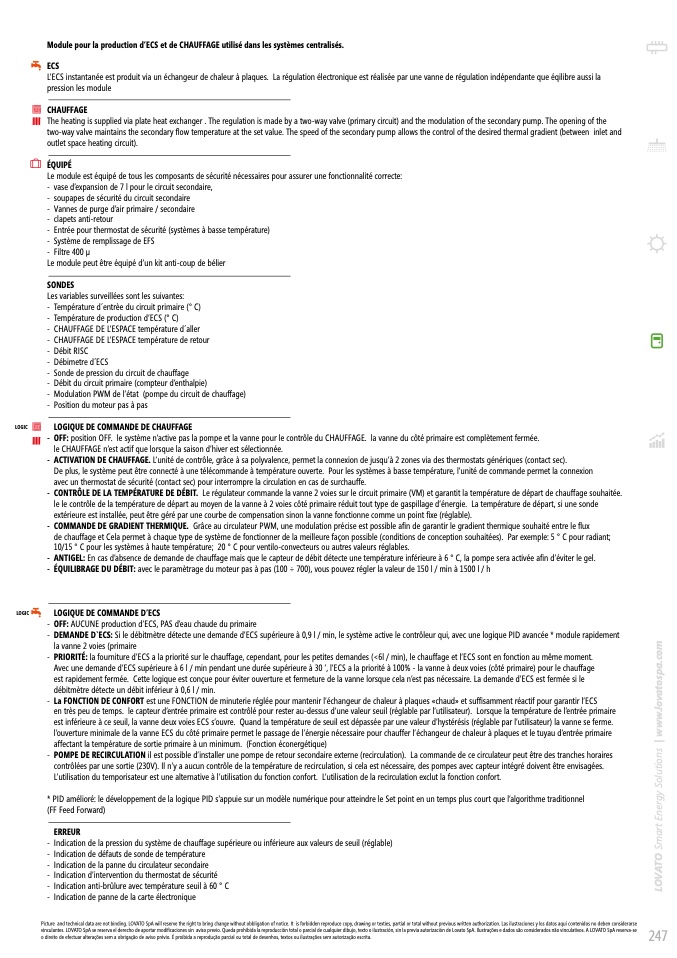

Lovato - 2024 ITA-FRA

LOGIC

ECS

L’ECS instantanée est produit via un échangeur de chaleur à plaques. La régulation électronique est r

éalisée par une vanne de régulation indépendante que éqilibre aussi la

pression les module

CHAUFFAGE

The heating is supplied via plate heat exchanger . The regulation is made by a two-way valve (primary circuit) and the modulation of the secondary pump. The opening of the

to-a valve maintains te secondar flo temperature at te set value. Te speed of te secondar pump allos te control of te desired termal gradient (beteen inlet and

outlet space heating circuit).

ÉQUIPÉ

Le module est équipé de tous les composants de sécurité nécessaires pour assurer une fonctionnalit

é correcte:

- vase d’expansion de 7 l pour le circuit secondaire,

- soupapes de sécurité du circuit secondaire

- Vannes de purge d’air primaire / secondaire

- clapets anti-retour

- Entrée pour thermostat de sécurité (systèmes à basse température)

- Système de remplissage de EFS

- Filtre 400 μ

Le module peut être équipé d’un kit anti-coup de bélier

SONDES

Les variables surveillées sont les suivantes:

- Température d ́entrèe du circuit primaire (° C)

- Température de production d’ECS (° C)

- CHAUFFAGE DE L’ESPACE température d ́aller

- CHAUFFAGE DE L’ESPACE température de retour

- Débit RISC

- Débimetre d ́ECS

- Sonde de pression du circuit de chauffage

- Débit du circuit primaire (compteur d’enthalpie)

- Modulation PWM de l’état (pompe du circuit de chauffage)

- Position du moteur pas à pas

LOGIQUE DE COMMANDE DE CHAUFFAGE

- OFF: position OFF. le système n’active pas la pompe et la vanne pour le contrôle du CHAUFFAGE. la vanne du c

ôté primaire est complètement fermée.

le CHAUFFAGE n’est actif que lorsque la saison d’hiver est sélectionnée.

- ACTIVATION DE CHAUFFAGE. L’unité de contrôle, grâce à sa polyvalence, permet la connexion de jusqu’à 2 zones via des thermostats génériques (contact sec).

De plus, le système peut être connecté à une télécommande à température ouverte. Pour les systèmes

à basse température, l’unité de commande permet la connexion

avec un thermostat de sécurité (contact sec) pour interrompre la circulation en cas de surchauffe.

- CONTRÔLE DE LA TEMPÉRATURE DE DÉBIT. Le régulateur commande la vanne 2 voies sur le circuit primaire (VM) et garantit la température de départ de chauffage souhaitée.

le le contrôle de la température de départ au moyen de la vanne à 2 voies côté primaire réduit tout type de gaspillage d’énergie. La température de départ, si une sonde

etrieure est installe, peut tre gr par une courbe de compensation sinon la vanne fonctionne comme un point fie (rglable).

- COMMANDE DE GRADIENT THERMIQUE. Grce au circulateur PWM, une modulation prcise est possible afin de garantir le gradient termique souait entre le flu

de chauffage et Cela permet à chaque type de système de fonctionner de la meilleure façon possible (conditions de conception souhaitées). Par exemple: 5 ° C pour radiant;

10/15 ° C pour les systèmes à haute température; 20 ° C pour ventilo-convecteurs ou autres valeurs r

églables.

- ANTIGEL: En cas d’absence de demande de cauffage mais que le capteur de dbit dtecte une temprature infrieure à 6 ° C, la pompe sera active afin d’viter le gel.

- ÉQUILIBRAGE DU DÉBIT: avec le paramètrage du moteur pas à pas (100 ÷ 700), vous pouvez r

égler la valeur de 150 l / min à 1500 l / h

LOGIQUE DE COMMANDE D’ECS

- OFF: AUCUNE production d’ECS, PAS d’eau chaude du primaire

- DEMANDE D`ECS: Si le débitmètre détecte une demande d’ECS supérieure à 0,9 l / min, le système active le contrôleur qui, avec une logique PID avancée * module rapidement

la vanne 2 voies (primaire

- PRIORITÉ: la fourniture d’ECS a la priorité sur le chauffage, cependant, pour les petites demandes (<6l / min), le chauffage et l’ECS sont en fonction au même moment.

Avec une demande d’ECS supérieure à 6 l / min pendant une durée supérieure à 30 ’, l’ECS a la priorité à 100% - la vanne à deux voies (côté primaire) pour le chauffage

est rapidement fermée. Cette logique est conçue pour éviter ouverture et fermeture de la vanne lorsque cela n’est pas nécessaire. La demande d’ECS est fermée si le

débitmètre détecte un débit inférieur à 0,6 l / min.

- La FONCTION DE CONFORT est une FOCTIO de minuterie rgle pour mantenir l’cangeur de caleur à plaques caud et suffisamment ractif pour garantir l’ECS

en très peu de temps. le capteur d’entrée primaire est contrôlé pour rester au-dessus d’une valeur seuil (réglable par l’utilisateur). Lorsque la température de l’entrée primaire

est inférieure à ce seuil, la vanne deux voies ECS s’ouvre. Quand la température de seuil est dépassée par une valeur d’hystérésis (réglable par l’utilisateur) la vanne se ferme.

l’ouverture minimale de la vanne ECS du côté primaire permet le passage de l’énergie nécessaire pour chauffer l’échangeur de chaleur à plaques et le tuyau d’entrée primaire

affectant la température de sortie primaire à un minimum. (Fonction éconergétique)

- POMPE DE RECIRCULATION il est possible d’installer une pompe de retour secondaire externe (recirculation). La commande de ce circulateur peut être des tranches horaires

contrôlées par une sortie (230V). Il n’y a aucun contrôle de la température de recirculation, si cela est n

écessaire, des pompes avec capteur intégré doivent être envisagées.

L’utilisation du temporisateur est une alternative à l’utilisation du fonction confort. L’utilisation de la recirculation exclut la fonction confort.

* PID amélioré: le développement de la logique PID s’appuie sur un modèle numérique pour atteindre le Set point en un temps plus court que l’algorithme traditionnel

(FF Feed Forward)

ERREUR

- Indication de la pression du système de chauffage supérieure ou inférieure aux valeurs de seuil (r

églable)

- Indication de défauts de sonde de température

- Indication de la panne du circulateur secondaire

- Indication d’intervention du thermostat de sécurité

- Indication anti-brûlure avec température seuil à 60 ° C

- Indication de panne de la carte électronique

Picture and technical data are not binding. LOVATO SpA will reserve the right to bring change without obbligation of notice. It is forbidden reproduce copy, drawing or texties, partial or total without previous written authorization. Las ilustraciones y los datos aquí contenidos no deben considerarse

vinculantes. LOVATO SpA se reserva el dereco de aportar modificaciones sin aviso previo. ueda proibida la reproduccin total o parcial de cualquier dibuo, teto o ilustracin, sin la previa autorizacin de Lovato SpA. Ilustraes e dados so considerados no vinculativos. A LOVATO SpA reserva-se

o direito de efectuar alteraes sem a obrigao de aviso prvio. proibida a reproduo parcial ou total de desenos, tetos ou ilustraes sem autorizao escrita.

LOGIC

Module pour la production d’ECS et de CHAUFFAGE utilisé dans les systèmes centralisés.
