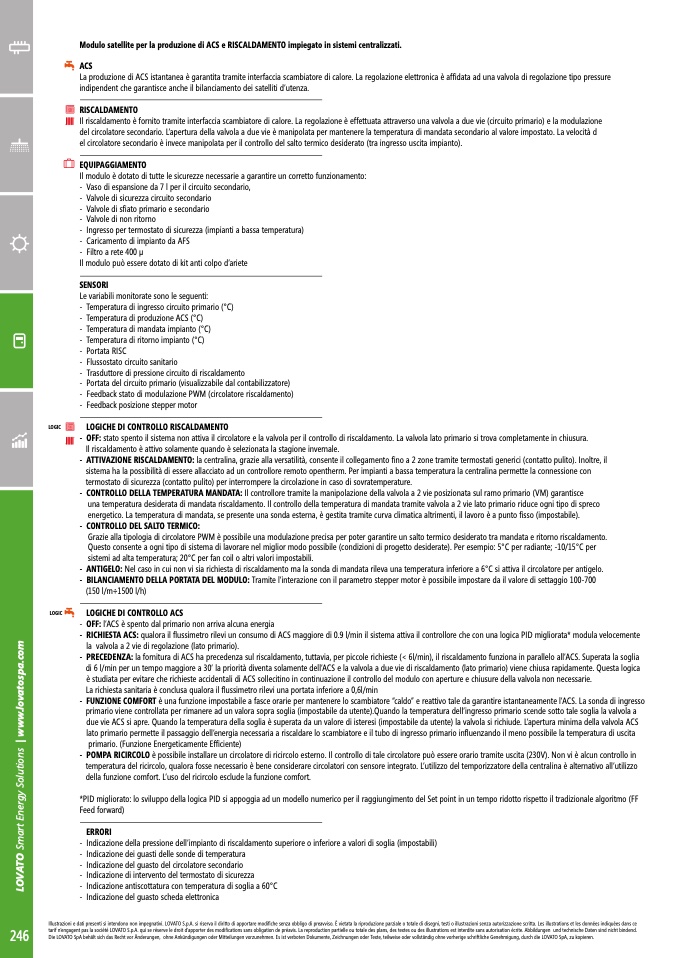

LOGIC
ACS
La produzione di ACS istantanea è garantita tramite interfaccia scambiatore di calore. La regolazione elettronica è affidata ad una valvola di regolazione tipo pressure
indipendent che garantisce anche il bilanciamento dei satelliti d’utenza.
RISCALDAMENTO
Il riscaldamento è fornito tramite interfaccia scambiatore di calore. La regolazione è effettuata attraverso una valvola a due vie (circuito primario) e la modulazione
del circolatore secondario. L’apertura della valvola a due vie è manipolata per mantenere la temperatura di mandata secondario al valore impostato. La velocità d
el circolatore secondario è invece manipolata per il controllo del salto termico desiderato (tra ingresso uscita impianto).
EQUIPAGGIAMENTO
Il modulo è dotato di tutte le sicurezze necessarie a garantire un corretto funzionamento:
- Vaso di espansione da 7 l per il circuito secondario,
- Valvole di sicurezza circuito secondario
- Valvole di sfiato primario e secondario
- Valvole di non ritorno
- Ingresso per termostato di sicurezza (impianti a bassa temperatura)
- Caricamento di impianto da AFS
- Filtro a rete 400 μ
Il modulo può essere dotato di kit anti colpo d’ariete
SENSORI
Le variabili monitorate sono le seguenti:
- Temperatura di ingresso circuito primario (°C)
- Temperatura di produzione ACS (°C)
- Temperatura di mandata impianto (°C)
- Temperatura di ritorno impianto (°C)
- Portata RISC
- Flussostato circuito sanitario
- Trasduttore di pressione circuito di riscaldamento
- Portata del circuito primario (visualizzabile dal contabilizzatore)
- Feedback stato di modulazione PWM (circolatore riscaldamento)
- Feedback posizione stepper motor
LOGICHE DI CONTROLLO RISCALDAMENTO
- OFF: stato spento il sistema non attiva il circolatore e la valvola per il controllo di riscaldamento. La valvola lato primario si trova completamente in chiusura.
Il riscaldamento è attivo solamente quando è selezionata la stagione invernale.
- ATTIVAZIONE RISCALDAMENTO: la centralina, grazie alla versatilità, consente il collegamento
fino a 2 zone tramite termostati generici (contatto pulito). Inoltre, il
sistema ha la possibilità di essere allacciato ad un controllore remoto opentherm. Per impianti a bassa temperatura la centralina permette la connessione con
termostato di sicurezza (contatto pulito) per interrompere la circolazione in caso di sovratemperature.
- CONTROLLO DELLA TEMPERATURA MANDATA: Il controllore tramite la manipolazione della valvola a 2 vie posizionata sul ramo primario (VM) garantisce
una temperatura desiderata di mandata riscaldamento. Il controllo della temperatura di mandata tramite valvola a 2 vie lato primario riduce ogni tipo di spreco
energetico. La temperatura di mandata, se presente una sonda esterna, è gestita tramite curva climatica altrimenti, il lavoro è a punto fisso (impostabile).
- CONTROLLO DEL SALTO TERMICO:
Grazie alla tipologia di circolatore PWM è possibile una modulazione precisa per poter garantire un salto termico desiderato tra mandata e ritorno riscaldamento.
Questo consente a ogni tipo di sistema di lavorare nel miglior modo possibile (condizioni di progetto desiderate). Per esempio: 5°C per radiante; -10/15°C per
sistemi ad alta temperatura; 20°C per fan coil o altri valori impostabili.
- ANTIGELO: Nel caso in cui non vi sia richiesta di riscaldamento ma la sonda di mandata rileva una temperatura inferiore a 6°C si attiva il circolatore per antigelo.
- BILANCIAMENTO DELLA PORTATA DEL MODULO: Tramite l’interazione con il parametro stepper motor
è possibile impostare da il valore di settaggio 100-700
(150 l/m÷1500 l/h)
LOGICHE DI CONTROLLO ACS
- OFF: l’ACS è spento dal primario non arriva alcuna energia
- RICHIESTA ACS: qualora il flussimetro rilevi un consumo di ACS maggiore di 0.9 l/min il sistema attiva il controllore ce con una logica PID migliorata modula velocemente
la valvola a 2 vie di regolazione (lato primario).
- PRECEDENZA: la fornitura di ACS ha precedenza sul riscaldamento, tuttavia, per piccole richieste (< 6l/min), il riscaldamento funziona in parallelo all’ACS. Superata la soglia
di 6 l/min per un tempo maggiore a 30’ la priorità diventa solamente dell’ACS e la valvola a due vie di riscaldamento (lato primario) viene chiusa rapidamente. Questa logica
è studiata per evitare che richieste accidentali di ACS sollecitino in continuazione il controllo del modulo con aperture e chiusure della valvola non necessarie.
La riciesta sanitaria è conclusa qualora il flussimetro rilevi una portata inferiore a 0,6l/min
- FUNZIONE COMFORT è una funzione impostabile a fasce orarie per mantenere lo scambiatore “caldo” e reattivo tale da garantire istantaneamente l’ACS. La sonda di ingresso
primario viene controllata per rimanere ad un valora sopra soglia (impostabile da utente).Quando la temperatura dell’ingresso primario scende sotto tale soglia la valvola a
due vie ACS si apre. Quando la temperatura della soglia è superata da un valore di isteresi (impostabile da utente) la valvola si richiude. L’apertura minima della valvola ACS
lato primario permette il passaggio dell’energia necessaria a riscaldare lo scambiatore e il tubo di ingresso primario influenzando il meno possibile la temperatura di uscita
primario. (Funzione Energeticamente Efficiente)
- POMPA RICIRCOLO è possibile installare un circolatore di ricircolo esterno. Il controllo di tale circolatore può essere orario tramite uscita (230V). Non vi è alcun controllo in
temperatura del ricircolo, qualora fosse necessario è bene considerare circolatori con sensore integrato. L’utilizzo del temporizzatore della centralina è alternativo all’utilizzo
della funzione comfort. L’uso del ricircolo esclude la funzione comfort.
*PID migliorato: lo sviluppo della logica PID si appoggia ad un modello numerico per il raggiungimento del Set point in un tempo ridotto rispetto il tradizionale algoritmo (FF
Feed forward)
ERRORI
- Indicazione della pressione dell’impianto di riscaldamento superiore o inferiore a valori di soglia (impostabili)
- Indicazione dei guasti delle sonde di temperatura
- Indicazione del guasto del circolatore secondario
- Indicazione di intervento del termostato di sicurezza
- Indicazione antiscottatura con temperatura di soglia a 60°C
- Indicazione del guasto scheda elettronica
Modulo satellite per la produzione di ACS e RISCALDAMENTO impiegato in sistemi centralizzati.
