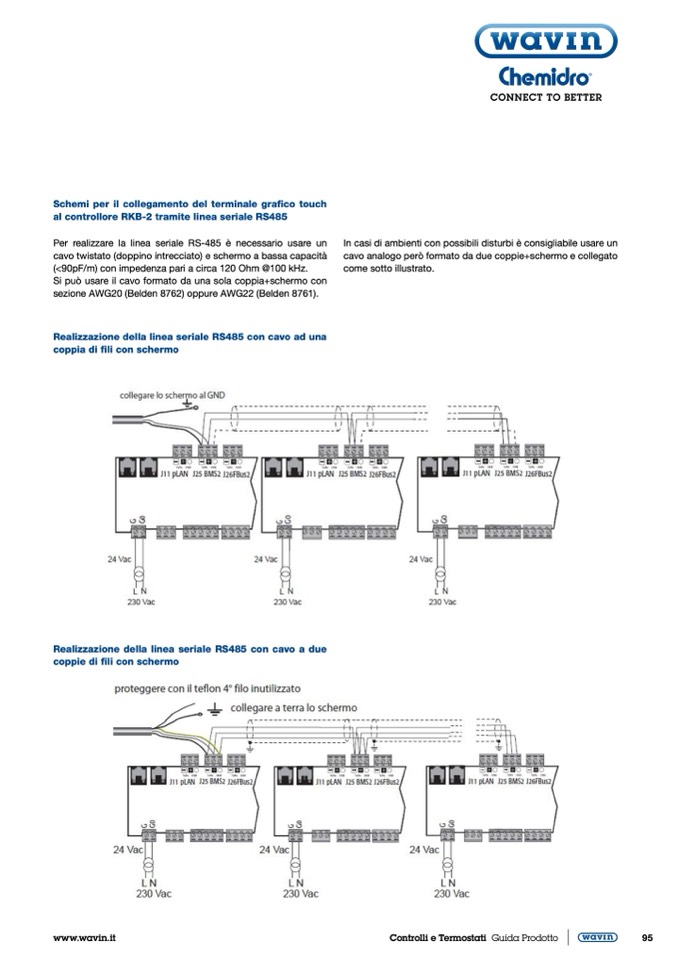

Schemi per il collegamento del terminale grafico touch
al controllore RKB-2 tramite linea seriale RS485
Per realizzare la linea seriale RS-485 è necessario usare un
cavo twistato (doppino intrecciato) e schermo a bassa capacità
(<90pF/m) con impedenza pari a circa 120 Ohm @100 kHz.
Si può usare il cavo formato da una sola coppia+schermo con
sezione AWG20 (Belden 8762) oppure AWG22 (Belden 8761).
Realizzazione della linea seriale RS485 con cavo ad una
coppia di fili con schermo
In casi di ambienti con possibili disturbi è consigliabile usare un
cavo analogo però formato da due coppie+schermo e collegato
come sotto illustrato.
Realizzazione della linea seriale RS485 con cavo a due
coppie di fili con schermo
