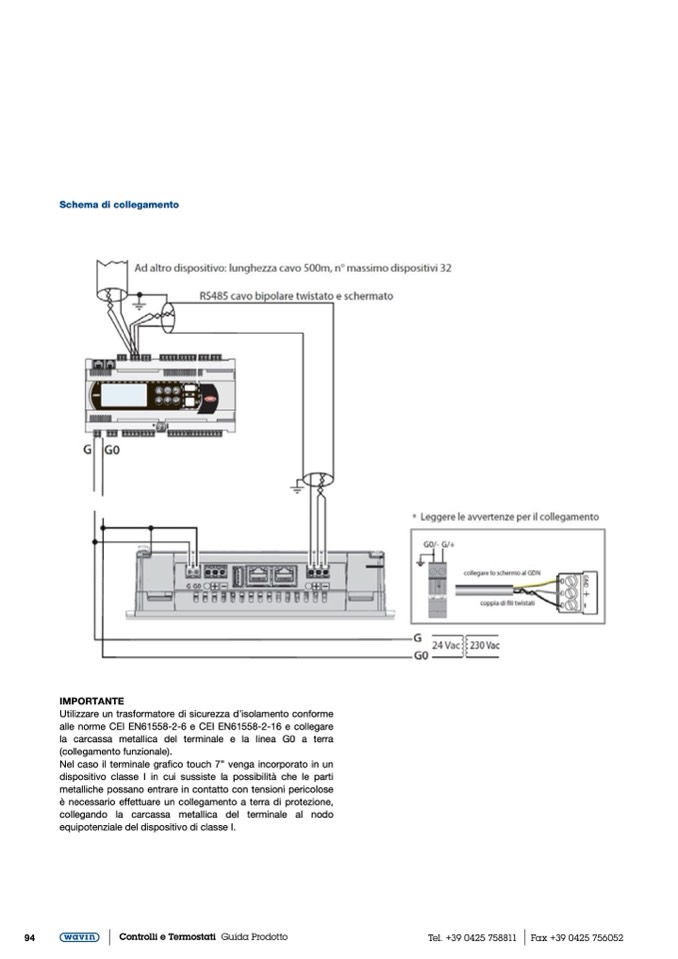

Schema di collegamento

IMPORTANTE

Utilizzare un trasformatore di sicurezza d’isolamento conforme

alle norme CEI EN61558-2-6 e CEI EN61558-2-16 e collegare

la carcassa metallica del terminale e la linea G0 a terra

(collegamento funzionale).

Nel caso il terminale grafico touch 7” venga incorporato in un

dispositivo classe I in cui sussiste la possibilità che le parti

metalliche possano entrare in contatto con tensioni pericolose

è necessario effettuare un collegamento a terra di protezione,

collegando la carcassa metallica del terminale al nodo

equipotenziale del dispositivo di classe I.
