Controlli e Termostati Guida Prodotto
87

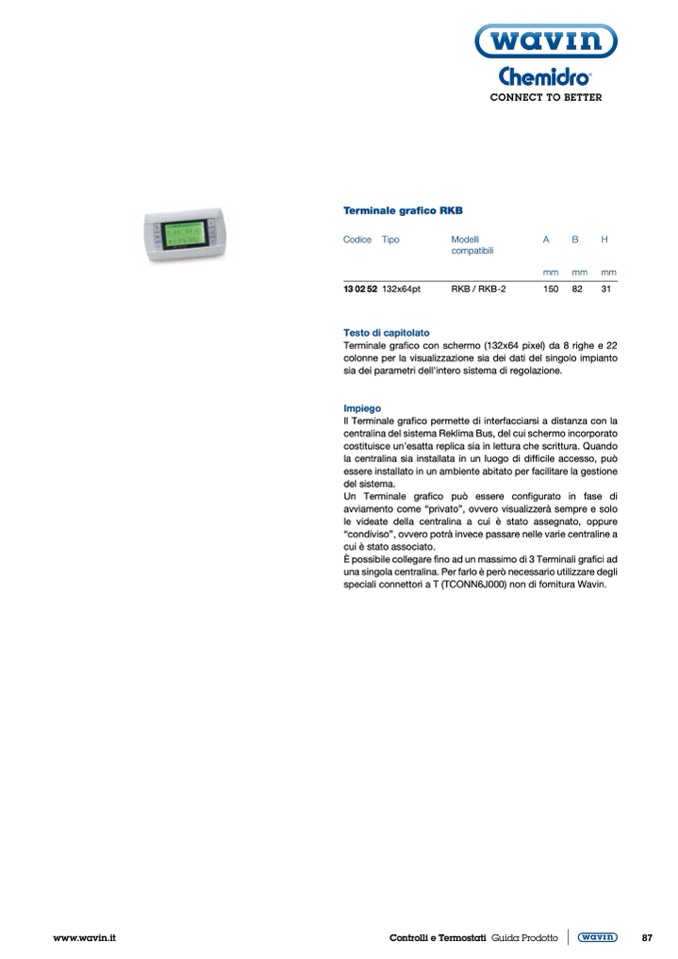

Terminale grafico RKB
Codice Tipo
Modelli
compatibili
13 02 52 132x64pt
RKB / RKB-2
Testo di capitolato
A
B
H
mm mm mm
150
82
31
Terminale grafico con schermo (132x64 pixel) da 8 righe e 22
colonne per la visualizzazione sia dei dati del singolo impianto
sia dei parametri dell'intero sistema di regolazione.
Impiego
Il Terminale grafico permette di interfacciarsi a distanza con la
centralina del sistema Reklima Bus, del cui schermo incorporato
costituisce un’esatta replica sia in lettura che scrittura. Quando
la centralina sia installata in un luogo di difficile accesso, può
essere installato in un ambiente abitato per facilitare la gestione
del sistema.
Un Terminale grafico può essere configurato in fase di
avviamento come “privato”, ovvero visualizzerà sempre e solo
le videate della centralina a cui è stato assegnato, oppure
“condiviso”, ovvero potrà invece passare nelle varie centraline a
cui è stato associato.
È possibile collegare fino ad un massimo di 3 Terminali grafici ad
una singola centralina. Per farlo è però necessario utilizzare degli
speciali connettori a T (TCONN6J000) non di fornitura Wavin.
