Caratteristiche tecniche

Collegamenti con centralina

Tipo di collegamento

Compatibilità

Condizioni ambientali

Condizioni di funzionamento

Condizioni di immagazzinamento

Grado di inquinamento ambientale

Caratteristiche

Alimentazione

Dimensioni

Funzionalità

Interfaccia

Protocolli gestiti

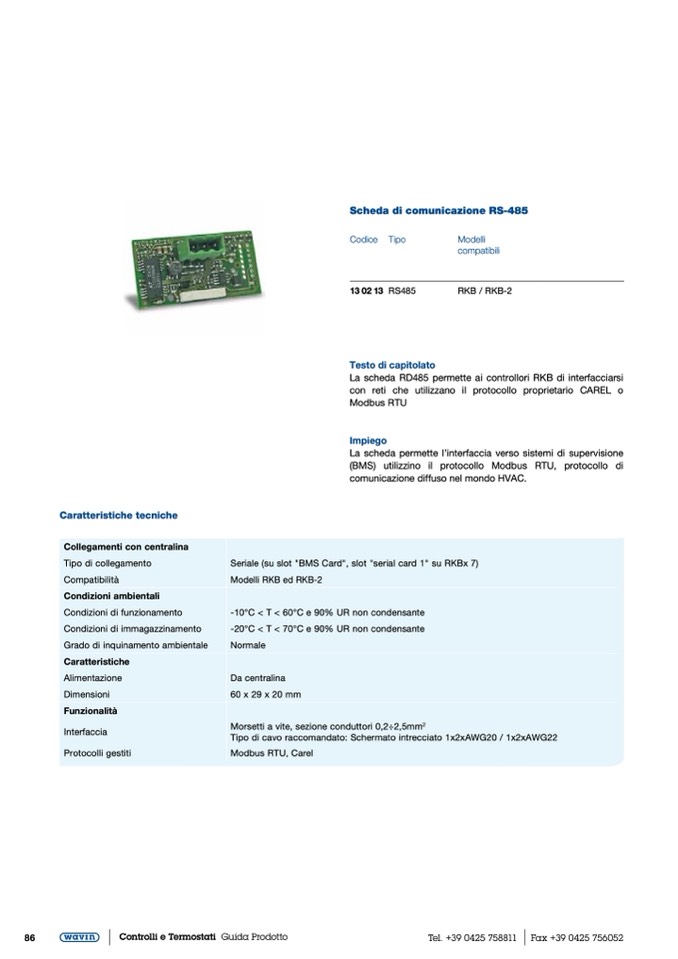

Scheda di comunicazione RS-485

Codice Tipo

Modelli

compatibili

13 02 13 RS485

RKB / RKB-2

Testo di capitolato

La scheda RD485 permette ai controllori RKB di interfacciarsi

con reti che utilizzano il protocollo proprietario CAREL o

Modbus RTU

Impiego

La scheda permette l’interfaccia verso sistemi di supervisione

(BMS) utilizzino il protocollo Modbus RTU, protocollo di

comunicazione diffuso nel mondo HVAC.

Seriale (su slot "BMS Card", slot "serial card 1" su RKBx 7)

Modelli RKB ed RKB-2

-10°C < T < 60°C e 90% UR non condensante

-20°C < T < 70°C e 90% UR non condensante

Normale

Da centralina

60 x 29 x 20 mm

Morsetti a vite, sezione conduttori 0,2÷2,5mm

2

Tipo di cavo raccomandato: Schermato intrecciato 1x2xAWG20 / 1x2xAWG22

Modbus RTU, Carel
