Installazione
OLIflex S.P. inox nero pellet è unico nel suo genere
perché abbina innovazione, tenuta meccanica, tenuta alla
condensa, tenuta ai gas e allo sfilamento degli elementi:
vedi disegno n° 1.
Lato femmina degli elementi:
1.Sede per la tenuta meccanica, alla pressione, dei
gas di combustione (P1 = 200 Pa).
2. Sede della guarnizione di tenuta alle condense e alla
pressione dei gas di combustione (H1 = 5000 Pa).
3.Bugnature trapezoidali, inclinate, per la tenuta
meccanica allo sfilamento degli elementi.
Lato maschio degli elementi:
4.Nervatura sagomata, da accoppiare con parte (1),
per la tenuta meccanica, alla pressione, dei gas di
combustione.
5. Lato cilindrico, piano, per la tenuta della guarnizione.
6.Bugnature trapezoidali, inclinate, d’accoppiamento
con il lato (3), per la tenuta meccanica allo sfilamento
degli elementi.
Installation
OLIflex S.P. inox nero is one of a kind, since in that it
combines innovation, mechanical seal, tightness against
condensation, gas and loosening of its system elements
(picture n°1).
Female side of elements:
1.Housing for mechanical seal to ensure pressure
tightness against combustion gas (P1 = 200 Pa).
2.Housing of rubber seal, condensation tight and
pressure tightness against combustion gas
(H1 = 5000 Pa).
3. Trapezoidal, slanted embossing for loosening
resistance of elements.
Male side of elements:
4.Shaped rib, to be coupled with part (1), for
mechanical seal that guarantees pressure tightness
against combustion gas.
5.Cylindrical side, flat, for seal tightness.
6.Trapezoidal, slanted embossing, to be coupled
with side (3), for mechanical seal that guarantees
resistance of elements to loosening.
1
2
3
Senso Fumi
Direction of smoke
4
5
6
www.oli-world.com

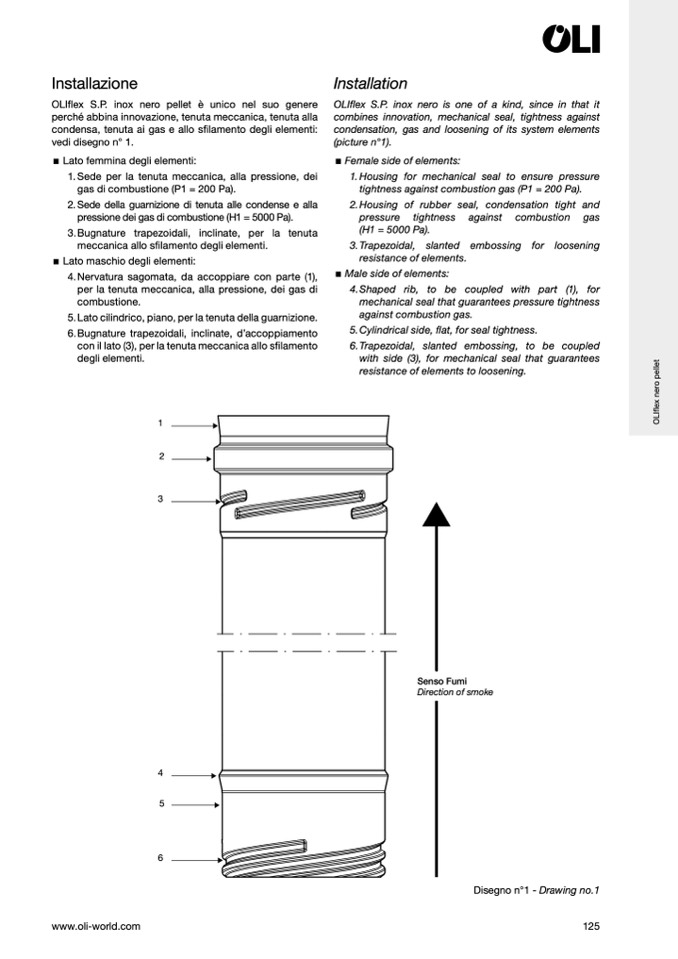

Disegno n°1 - Drawing no.1
