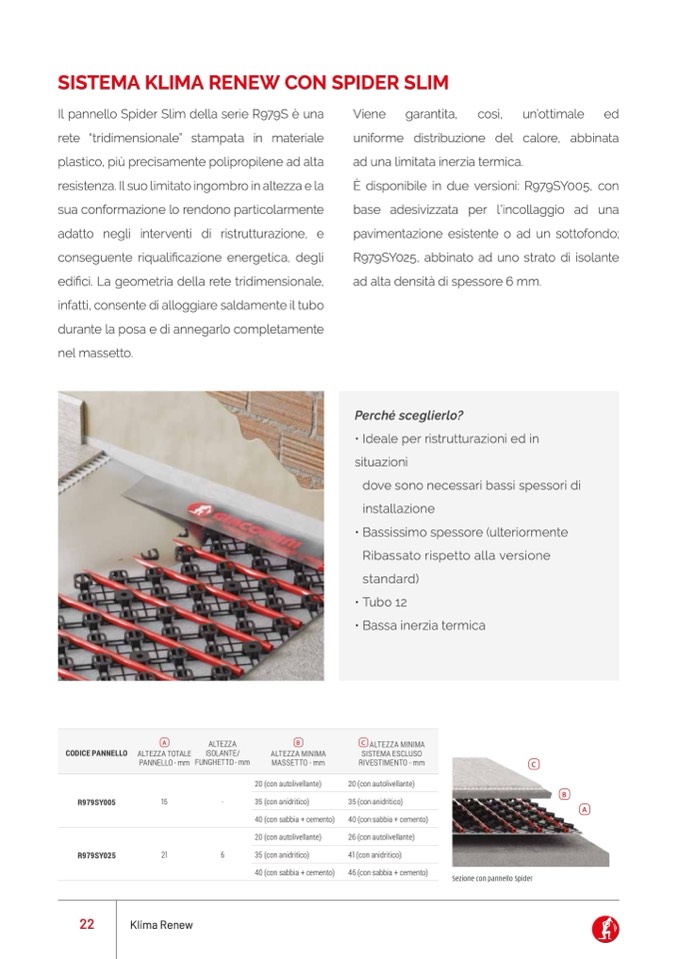

SISTEMA KLIMA RENEW CON SPIDER SLIM

Il pannello Spider Slim della serie R979S è una

rete “tridimensionale” stampata in materiale

plastico, pi

ù precisamente polipropilene ad alta

resistenza. Il suo limitato ingombro in altezza e la

sua conformazione lo rendono particolarmente

adatto negli interventi di ristrutturazione, e

conseguente riqualificazione energetica, degli

edi

fici. La geometria della rete tridimensionale,

infatti, consente di alloggiare saldamente il tubo

durante la posa e di annegarlo completamente

nel massetto.

Viene

garantita,

cos

ì,

un’ottimale

ed

uniforme distribuzione del calore, abbinata

ad una limitata inerzia termica.

È disponibile in due versioni: R979SY005, con

base adesivizzata per l’incollaggio ad una

pavimentazione esistente o ad un sottofondo;

R979SY025, abbinato ad uno strato di isolante

ad alta densit

à di spessore 6 mm.

Perché sceglierlo?

• Ideale per ristrutturazioni ed in

situazioni

dove sono necessari bassi spessori di

installazione

• Bassissimo spessore (ulteriormente

Ribassato rispetto alla versione

standard)

• Tubo 12

• Bassa inerzia termica

CODICE PANNELLO

A

ALTEZZA TOTALE

PANNELLO - mm

ALTEZZA

ISOLANTE/

FUNGHETTO - mm

B

ALTEZZA MINIMA

MASSETTO - mm

C

ALTEZZA MINIMA

SISTEMA ESCLUSO

RIVESTIMENTO - mm

R979SY005

15

-

R979SY025

21

6

20 (con autolivellante)

35 (con anidritico)

40 (con sabbia + cemento)

20 (con autolivellante)

35 (con anidritico)

40 (con sabbia + cemento)

20 (con autolivellante)

35 (con anidritico)

40 (con sabbia + cemento)

26 (con autolivellante)

41 (con anidritico)

46 (con sabbia + cemento)

B

A

C

Sezione con pannello Spider

22

Klima Renew
