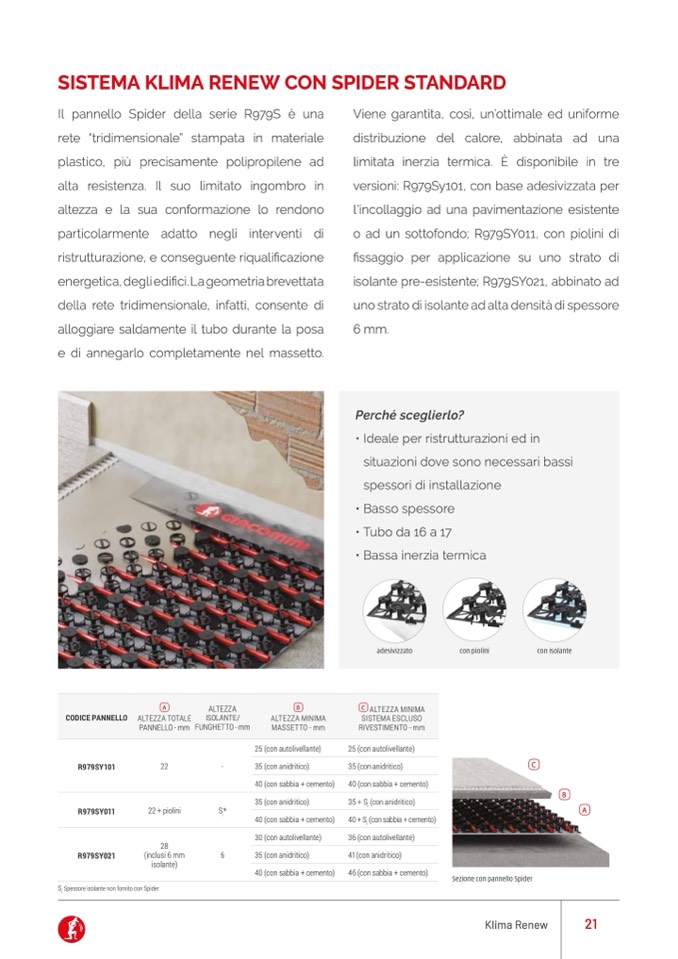

SISTEMA KLIMA RENEW CON SPIDER STANDARD

Il pannello Spider della serie R979S

è una

rete “tridimensionale” stampata in materiale

plastico, pi

ù precisamente polipropilene ad

alta resistenza. Il suo limitato ingombro in

altezza e la sua conformazione lo rendono

particolarmente adatto negli interventi di

ristrutturazione, e conseguente riquali

ficazione

energetica, degli edifici. La geometria brevettata

della rete tridimensionale, infatti, consente di

alloggiare saldamente il tubo durante la posa

e di annegarlo completamente nel massetto.

Viene garantita, cos

ì, un’ottimale ed uniforme

distribuzione del calore, abbinata ad una

limitata inerzia termica. È disponibile in tre

versioni: R979Sy101, con base adesivizzata per

l’incollaggio ad una pavimentazione esistente

o ad un sottofondo; R979SY011, con piolini di

fissaggio per applicazione su uno strato di

isolante pre-esistente; R979SY021, abbinato ad

uno strato di isolante ad alta densit

à di spessore

6 mm.

Perch

é sceglierlo?

• Ideale per ristrutturazioni ed in

situazioni dove sono necessari bassi

spessori di installazione

• Basso spessore

• Tubo da 16 a 17

• Bassa inerzia termica

adesivizzato

con piolini

con isolante

CODICE PANNELLO

A

ALTEZZA TOTALE

PANNELLO - mm

ALTEZZA

ISOLANTE/

FUNGHETTO - mm

B

ALTEZZA MINIMA

MASSETTO - mm

C

ALTEZZA MINIMA

SISTEMA ESCLUSO

RIVESTIMENTO - mm

R979SY101

R979SY011

R979SY021

22

-

22 + piolini

S

i

*

28

(inclusi 6 mm

6

isolante)

25 (con autolivellante)

35 (con anidritico)

40 (con sabbia + cemento)

35 (con anidritico)

40 (con sabbia + cemento)

30 (con autolivellante)

35 (con anidritico)

40 (con sabbia + cemento)

25 (con autolivellante)

35 (con anidritico)

40 (con sabbia + cemento)

35 + S

i

(con anidritico)

40 + S

i

(con sabbia + cemento)

36 (con autolivellante)

41 (con anidritico)

46 (con sabbia + cemento)

C

Sezione con pannello Spider

B

A

S

i

Spessore isolante non fornito con Spider

Klima Renew

21
