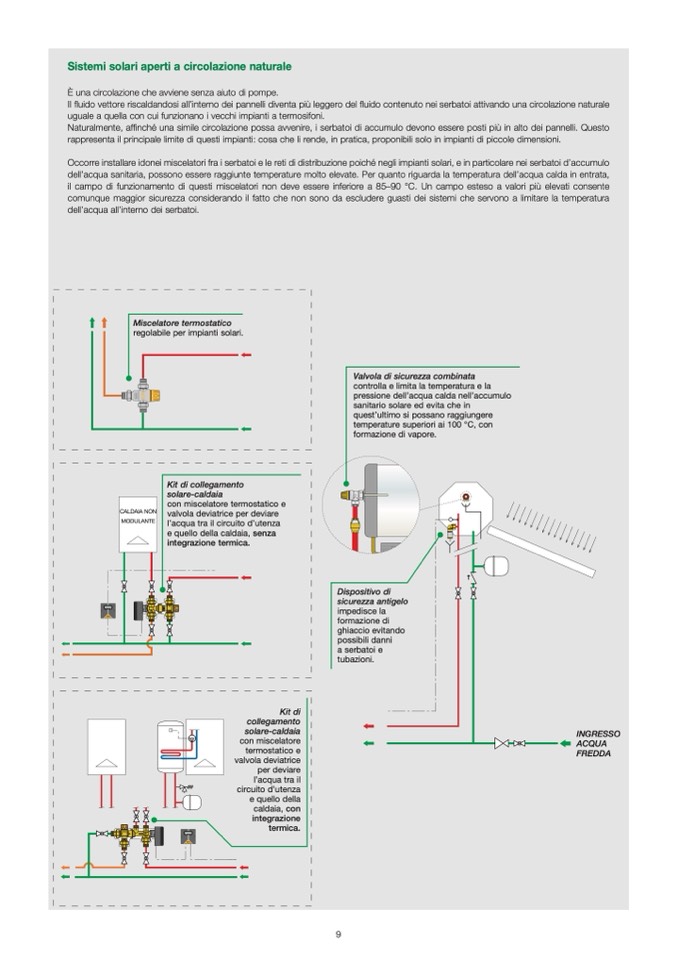

Sistemi solari aperti a circolazione naturale
È una circolazione che avviene senza aiuto di pompe.
Il
fluido vettore riscaldandosi all’interno dei pannelli diventa più leggero del
fluido contenuto nei serbatoi attivando una circolazione naturale
uguale a quella con cui funzionano i vecchi impianti a termosifoni.
Naturalmente, af
finch
é una simile circolazione possa avvenire, i serbatoi di accumulo devono essere posti più in alto dei pannelli. Questo
rappresenta il principale limite di questi impianti: cosa che li rende, in pratica, proponibili solo in impianti di piccole dimensioni.
Occorre installare idonei miscelatori fra i serbatoi e le reti di distribuzione poich
é negli impianti solari, e in particolare nei serbatoi d’accumulo
dell’acqua sanitaria, possono essere raggiunte temperature molto elevate. Per quanto riguarda la temperatura dell’acqua calda in entrata,
il campo di funzionamento di questi miscelatori non deve essere inferiore a 85–90 °C. Un campo esteso a valori più elevati consente
comunque maggior sicurezza considerando il fatto che non sono da escludere guasti dei sistemi che servono a limitare la temperatura
dell’acqua all’interno dei serbatoi.
Miscelatore termostatico
regolabile per impianti solari.
Valvola di sicurezza combinata
controlla e limita la temperatura e la
pressione dell’acqua calda nell’accumulo
sanitario solare ed evita che in
quest’ultimo si possano raggiungere
temperature superiori ai 100 °C, con
formazione di vapore.
Kit di collegamento
solare-caldaia
con miscelatore termostatico e
valvola deviatrice per deviare
l’acqua tra il circuito d’utenza
e quello della caldaia, senza
integrazione termica.
CALDAIA NON
MODULANTE
Dispositivo di
sicurezza antigelo
impedisce la
formazione di
ghiaccio evitando
possibili danni
a serbatoi e
tubazioni.
INGRESSO
ACQUA
FREDDA
Kit di
collegamento
solare-caldaia
con miscelatore
termostatico e
valvola deviatrice
per deviare
l’acqua tra il
circuito d’utenza
e quello della
caldaia, con
integrazione
termica.
CALDAIA
MODULANTE
