COMPONENTI PER IMPIANTI SOLARI

Le serie di prodotti CALEFFI SOLAR sono state speci

ficamente realizzate per l’utilizzo nei circuiti degli impianti solari, dove si possono

normalmente raggiungere elevate temperature e, in funzione del tipo di impianto, ci può essere presenza di glicole. I materiali con i quali

sono realizzati i componenti e le loro prestazioni devono necessariamente tener conto di queste particolari condizioni di funzionamento.

Sistemi solari chiusi a circolazione forzata

È una circolazione che avviene con l’aiuto di pompe, attivate solo quando nei pannelli il

fluido vettore si trova ad una temperatura più elevata

rispetto a quella dell’acqua contenuta nei serbatoi d’accumulo.

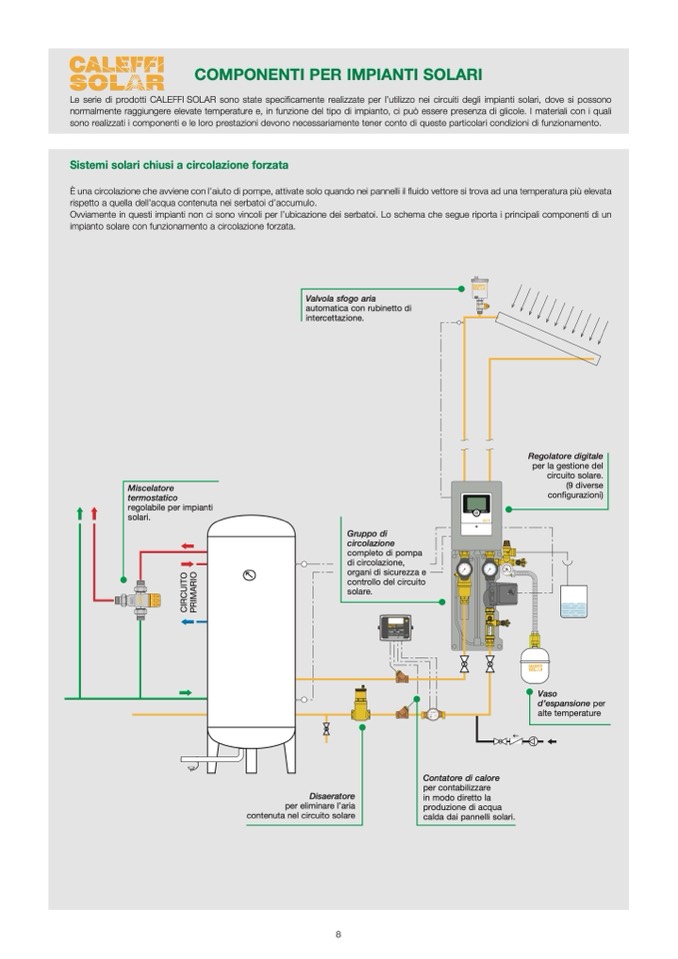

Ovviamente in questi impianti non ci sono vincoli per l’ubicazione dei serbatoi. Lo schema che segue riporta i principali componenti di un

impianto solare con funzionamento a circolazione forzata.

Miscelatore

termostatico

regolabile per impianti

solari.

Regolatore digitale

per la gestione del

circuito solare.

(9 diverse

configurazioni)

Disaeratore

per eliminare l’aria

contenuta nel circuito solare

Contatore di calore

per contabilizzare

in modo diretto la

produzione di acqua

calda dai pannelli solari.

Valvola sfogo aria

automatica con rubinetto di

intercettazione.

Gruppo di

circolazione

completo di pompa

di circolazione,

organi di sicurezza e

controllo del circuito

solare.

Vaso

d’espansione per

alte temperature

C

I

R

C

U

I

T

O

P

R

I

M

A

R

I

O

8
