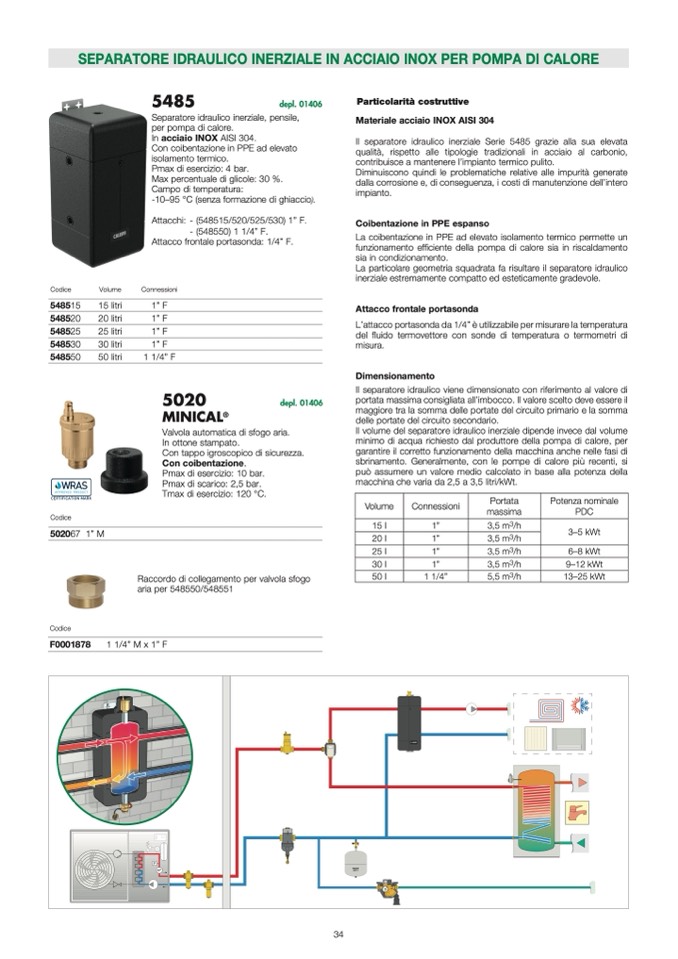

SEPARATORE IDRAULICO INERZIALE IN ACCIAIO INOX PER POMPA DI CALORE
Codice
Volume
548515
15 litri
548520
20 litri
548525
25 litri
548530
30 litri
548550
50 litri
5485
depl. 01406
Separatore idraulico inerziale, pensile,
per pompa di calore.
In acciaio INOX AISI 304.
Con coibentazione in PPE ad elevato
isolamento termico.
Pmax di esercizio: 4 bar.
Max percentuale di glicole: 30 %.
Campo di temperatura:
-10–95 °C (senza formazione di ghiaccio).
m3
Attacchi: - (548515/520/525/530) 1” F.
- (548550) 1 1/4” F.
Attacco frontale portasonda: 1/4” F.
Connessioni
1” F
1” F
1” F
1” F
1 1/4” F
Particolarit
à costruttive
Materiale acciaio INOX AISI 304
Il separatore idraulico inerziale Serie 5485 grazie alla sua elevata
qualit
à, rispetto alle tipologie tradizionali in acciaio al carbonio,
contribuisce a mantenere l’impianto termico pulito.
Diminuiscono quindi le problematiche relative alle impurit
à generate
dalla corrosione e, di conseguenza, i costi di manutenzione dell’intero
impianto.
La coibentazione in PPE ad elevato isolamento termico permette un
funzionamento ef
ficiente della pompa di calore sia in riscaldamento
sia in condizionamento.
La particolare geometria squadrata fa risultare il separatore idraulico
inerziale estremamente compatto ed esteticamente gradevole.
Attacco frontale portasonda
L’attacco portasonda da 1/4” è utilizzabile per misurare la temperatura
del fluido termovettore con sonde di temperatura o termometri di
misura.
Dimensionamento
Il separatore idraulico viene dimensionato con riferimento al valore di
portata massima consigliata all’imbocco. Il valore scelto deve essere il
maggiore tra la somma delle portate del circuito primario e la somma
delle portate del circuito secondario.
Il volume del separatore idraulico inerziale dipende invece dal volume
minimo di acqua richiesto dal produttore della pompa di calore, per
garantire il corretto funzionamento della macchina anche nelle fasi di
sbrinamento. Generalmente, con le pompe di calore pi
ù recenti, si
può assumere un valore medio calcolato in base alla potenza della
macchina che varia da 2,5 a 3,5 litri/kWt.
P
21
4abr0
Coibentazione in PPE espanso
Codice
502067 1” M
Codice
F0001878
5020
depl. 01406
MINICAL
®
Valvola automatica di sfogo aria.
In ottone stampato.
Con tappo igroscopico di sicurezza.
Con coibentazione.
Pmax di esercizio: 10 bar.
Pmax di scarico: 2,5 bar.
Tmax di esercizio: 120 °C.
P
m3
Raccordo di collegamento per valvola sfogo
aria per 548550/548551
1 1/4” M x 1” F
Volume
Connessioni
15 l
1”
20 l
1”
Portata
massima
3,5 m3/h
3,5 m3/h
Potenza nominale
PDC
3–5 kWt
6–8 kWt
9–12 kWt
13–25 kWt
21
3
25
4
l
0
1”
3,5 m /h
3,5 m3/h
5,5 m3/h
abr
30 l
50 l
1”
1 1/4”
P
m3
21
4abr0
34
