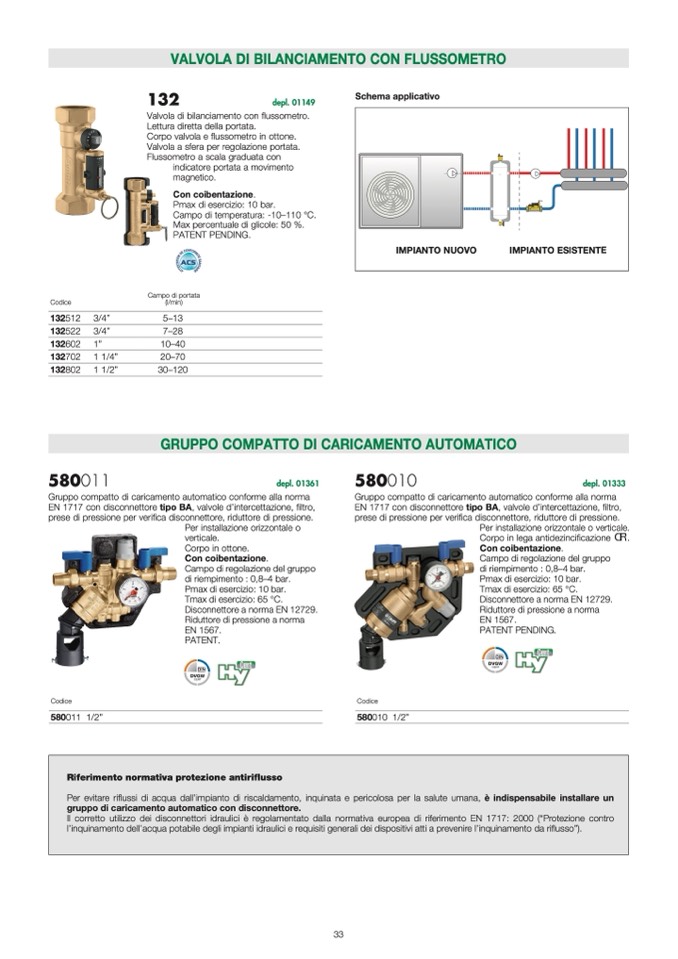

VALVOLA DI BILANCIAMENTO CON FLUSSOMETRO
132
depl. 01149
Valvola di bilanciamento con
flussometro.
Lettura diretta della portata.
Corpo valvola e
flussometro in ottone.
Valvola a sfera per regolazione portata.
Flussometro a scala graduata con
indicatore portata a movimento
magnetico.
Con coibentazione.
Pmax di esercizio: 10 bar.
Campo di temperatura: -10–110 °C.
Max percentuale di glicole: 50 %.
PATENT PENDING.
Campo di portata
Codice
(l/min)
132512 3/4”
5–13
132522 3/4”
7–28
132602 1”
10–40
Schema applicativo
IMPIANTO NUOVO
IMPIANTO ESISTENTE
132702 1 1/4”
132802 1 1/2”
580011
20–70
30–120
GRUPPO COMPATTO DI CARICAMENTO AUTOMATICO
Gruppo compatto di caricamento automatico conforme alla norma
EN 1717 con disconnettore tipo BA, valvole d’intercettazione, filtro,
prese di pressione per verifica disconnettore, riduttore di pressione.
Per installazione orizzontale o
verticale.
Corpo in ottone.
Con coibentazione.
Campo di regolazione del gruppo
di riempimento : 0,8–4 bar.
Pmax di esercizio: 10 bar.
Tmax di esercizio: 65 °C.
Disconnettore a norma EN 12729.
Riduttore di pressione a norma
EN 1567.
PATENT.
Per installazione orizzontale o verticale.
Corpo in lega antidezinci
ficazione
.
Con coibentazione.
Campo di regolazione del gruppo
di riempimento : 0,8–4 bar.
Pmax di esercizio: 10 bar.
Tmax di esercizio: 65 °C.
Disconnettore a norma EN 12729.
Riduttore di pressione a norma
EN 1567.
PATENT PENDING.
depl. 01361
580010
depl. 01333
Gruppo compatto di caricamento automatico conforme alla norma
EN 1717 con disconnettore tipo BA, valvole d’intercettazione,
filtro,
prese di pressione per veri
fica disconnettore, riduttore di pressione.
Codice
580011 1/2”
Codice
580010 1/2”
Riferimento normativa protezione antiriflusso
Per evitare riflussi di acqua dall’impianto di riscaldamento, inquinata e pericolosa per la salute umana,
è indispensabile installare un
gruppo di caricamento automatico con disconnettore.
Il corretto utilizzo dei disconnettori idraulici è regolamentato dalla normativa europea di riferimento EN 1717: 2000 (“Protezione contro
l’inquinamento dell’acqua potabile degli impianti idraulici e requisiti generali dei dispositivi atti a prevenire l’inquinamento da riflusso”).
33
