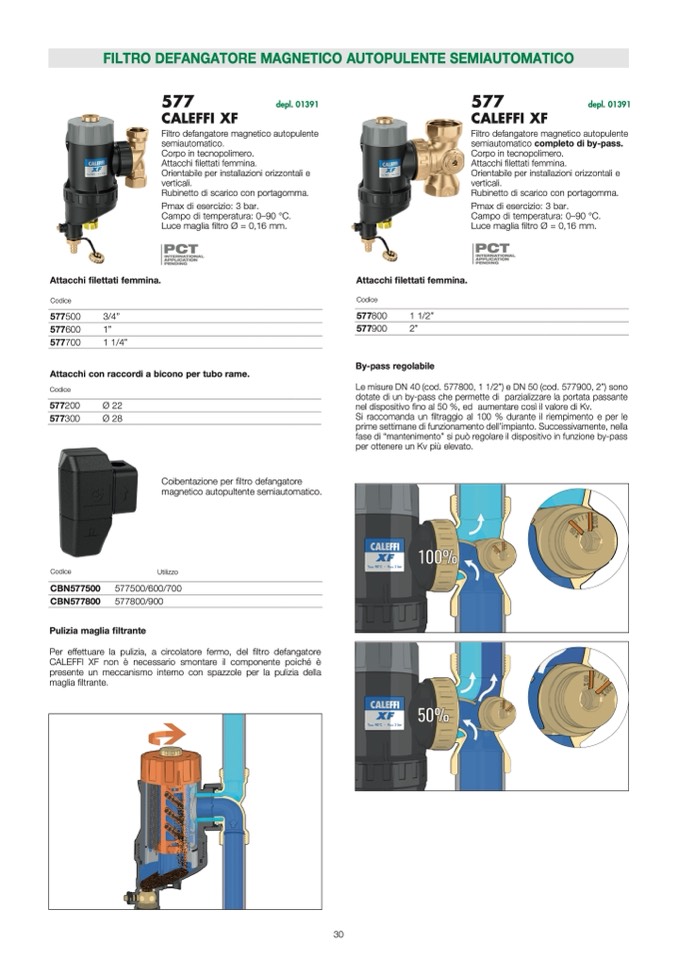

FILTRO DEFANGATORE MAGNETICO AUTOPULENTE SEMIAUTOMATICO

Attacchi

filettati femmina.

Codice

577500

3/4”

577600

1”

577700

1 1/4”

Attacchi

filettati femmina.

Codice

577800

1 1/2”

577900

2”

577

depl. 01391

CALEFFI XF

Filtro defangatore magnetico autopulente

semiautomatico.

Corpo in tecnopolimero.

Attacchi

filettati femmina.

Orientabile per installazioni orizzontali e

verticali.

Rubinetto di scarico con portagomma.

Pmax di esercizio: 3 bar.

Campo di temperatura: 0–90 °C.

Luce maglia

filtro Ø = 0,16 mm.

577

depl. 01391

CALEFFI XF

Filtro defangatore magnetico autopulente

semiautomatico completo di by-pass.

Corpo in tecnopolimero.

Attacchi

filettati femmina.

Orientabile per installazioni orizzontali e

verticali.

Rubinetto di scarico con portagomma.

Pmax di esercizio: 3 bar.

Campo di temperatura: 0–90 °C.

Luce maglia

filtro Ø = 0,16 mm.

Attacchi con raccordi a bicono per tubo rame.

Codice

577200

577300

Ø 22

Ø 28

Codice

CBN577500

CBN577800

Coibentazione per filtro defangatore

magnetico autopultente semiautomatico.

Utilizzo

577500/600/700

577800/900

Pulizia maglia filtrante

Per effettuare la pulizia, a circolatore fermo, del filtro defangatore

CALEFFI XF non

è necessario smontare il componente poiché

è

presente un meccanismo interno con spazzole per la pulizia della

maglia

filtrante.

30

By-pass regolabile

Le misure DN 40 (cod. 577800, 1 1/2”) e DN 50 (cod. 577900, 2”) sono

dotate di un by-pass che permette di parzializzare la portata passante

nel dispositivo fino al 50 %, ed aumentare così il valore di Kv.

Si raccomanda un filtraggio al 100 % durante il riempimento e per le

prime settimane di funzionamento dell’impianto. Successivamente, nella

fase di “mantenimento” si pu

ò regolare il dispositivo in funzione by-pass

per ottenere un Kv pi

ù elevato.
