Codice

644562 1”

644566 1”

Tempo

Tensione

manovra

V

40 s

230

10 s

230

Kv (m

3

/h)

9

9

Codice

638373

638383

1 1/4”

1 1/2”

Tempo di

manovra

50 s

50 s

Tensione

V

Kv (m

3

/h)

230

24,7

230

47

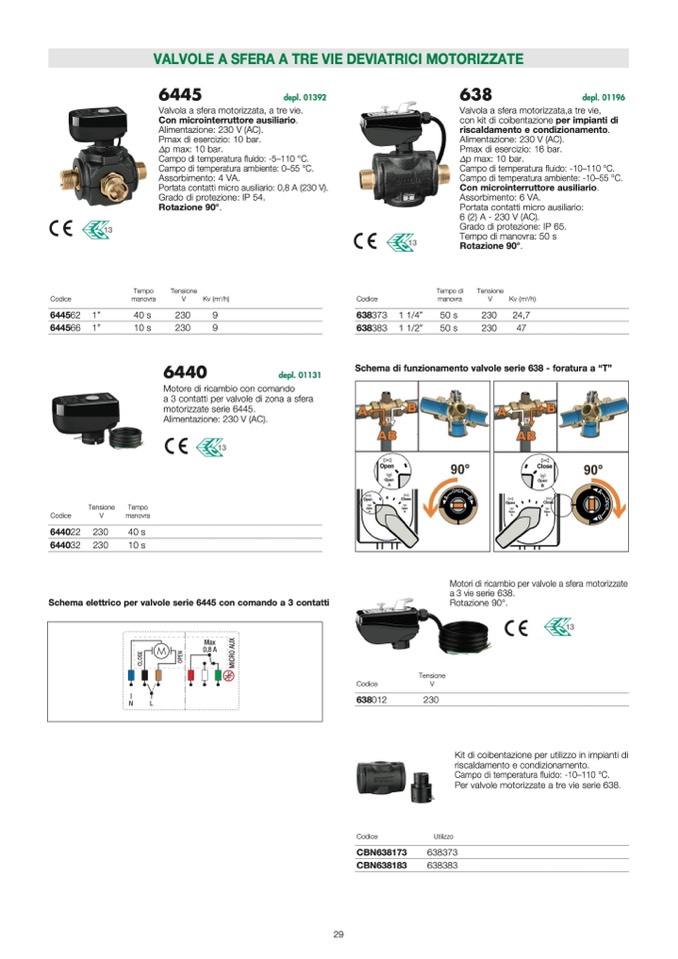

VALVOLE A SFERA A TRE VIE DEVIATRICI MOTORIZZATE

6445

depl. 01392

Valvola a sfera motorizzata, a tre vie.

Con microinterruttore ausiliario.

Alimentazione: 230 V (AC).

Pmax di esercizio: 10 bar.

638

depl. 01196

Valvola a sfera motorizzata,a tre vie,

con kit di coibentazione per impianti di

riscaldamento e condizionamento.

Alimentazione: 230 V (AC).

Pmax di esercizio: 16 bar.

Δp max: 10 bar.

Campo di temperatura fluido: -10–110 °C.

Campo di temperatura ambiente: -10–55 °C.

Con microinterruttore ausiliario.

Assorbimento: 6 VA.

Portata contatti micro ausiliario:

6 (2) A - 230 V (AC).

Grado di protezione: IP 65.

Tempo di manovra: 50 s

Rotazione 90°.

Δp max: 10 bar.

Campo di temperatura fluido: -5–110 °C.

Campo di temperatura ambiente: 0–55 °C.

Assorbimento: 4 VA.

Portata contatti micro ausiliario: 0,8 A (230 V).

Grado di protezione: IP 54.

Rotazione 90°.

6440

depl. 01131

Schema di funzionamento valvole serie 638 - foratura a “T”

Tensione

Codice

V

644022 230

644032 230

Tempo

manovra

40 s

10 s

Motore di ricambio con comando

a 3 contatti per valvole di zona a sfera

motorizzate serie 6445.

Alimentazione: 230 V (AC).

Schema elettrico per valvole serie 6445 con comando a 3 contatti

Motori di ricambio per valvole a sfera motorizzate

a 3 vie serie 638.

Rotazione 90°.

230

Utilizzo

638373

638383

M

C

L

O

S

E

O

P

E

N

Max

0,8 A

M

I

C

R

O

A

U

X

N

L

Codice

638012

Codice

CBN638173

CBN638183

Tensione

V

Kit di coibentazione per utilizzo in impianti di

riscaldamento e condizionamento.

Campo di temperatura fluido: -10–110 °C.

Per valvole motorizzate a tre vie serie 638.
