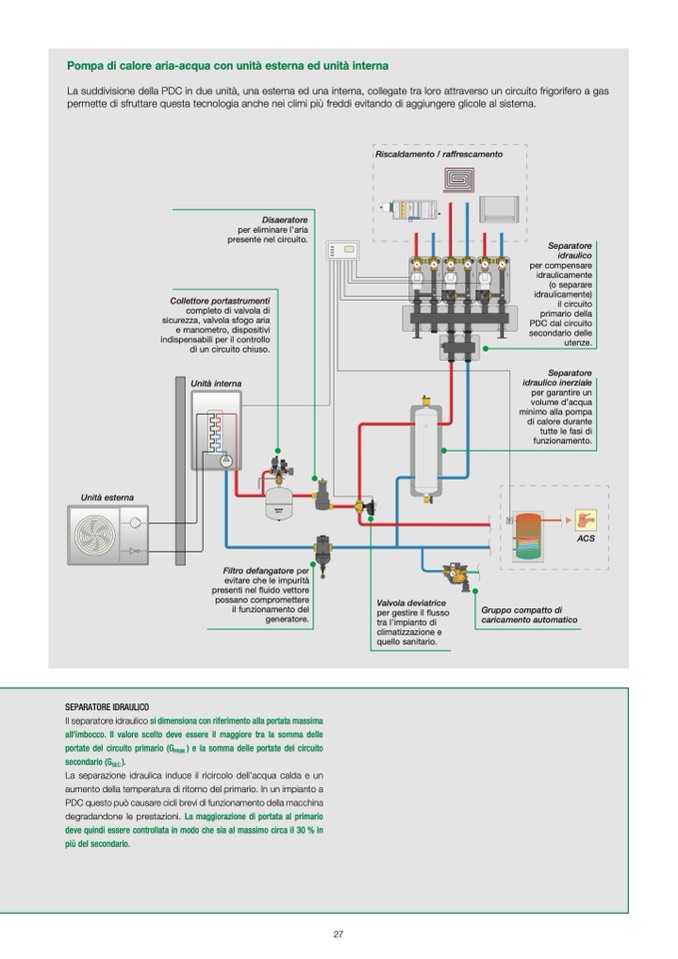

Pompa di calore aria-acqua con unit
à esterna ed unità interna
La suddivisione della PDC in due unità, una esterna ed una interna, collegate tra loro attraverso un circuito frigorifero a gas
permette di sfruttare questa tecnologia anche nei climi pi
ù freddi evitando di aggiungere glicole al sistema.
Riscaldamento / raffrescamento
+
Disaeratore
per eliminare l’aria
presente nel circuito.
Collettore portastrumenti
completo di valvola di
sicurezza, valvola sfogo aria
e manometro, dispositivi
indispensabili per il controllo
di un circuito chiuso.
Unità interna
Separatore
idraulico
per compensare
idraulicamente
(o separare
idraulicamente)
il circuito
primario della
PDC dal circuito
secondario delle
utenze.
Separatore
idraulico inerziale
per garantire un
volume d’acqua
minimo alla pompa
di calore durante
tutte le fasi di
funzionamento.
ACS
Gruppo compatto di
caricamento automatico
Unit
à esterna
T
Filtro defangatore per
evitare che le impurit
à
presenti nel fluido vettore
possano compromettere
il funzionamento del
generatore.
3
2
1
4
rab
0
rab
Valvola deviatrice
per gestire il
flusso
tra l’impianto di
climatizzazione e
quello sanitario.
SEPARATORE IDRAULICO
Il separatore idraulico si dimensiona con riferimento alla portata massima
all’imbocco. Il valore scelto deve essere il maggiore tra la somma delle
portate del circuito primario (G
PRIM
) e la somma delle portate del circuito
secondario (G
SEC
).
La separazione idraulica induce il ricircolo dell’acqua calda e un
aumento della temperatura di ritorno del primario. In un impianto a
PDC questo può causare cicli brevi di funzionamento della macchina
degradandone le prestazioni. La maggiorazione di portata al primario
deve quindi essere controllata in modo che sia al massimo circa il 30 % in
più del secondario.
