Informazioni tecniche
Informations techniques
Technical informations
Technische Informationen
Informazioni tecniche
Informations techniques
Technical informations
Technische informationen
42
20
5
11,5
0,5

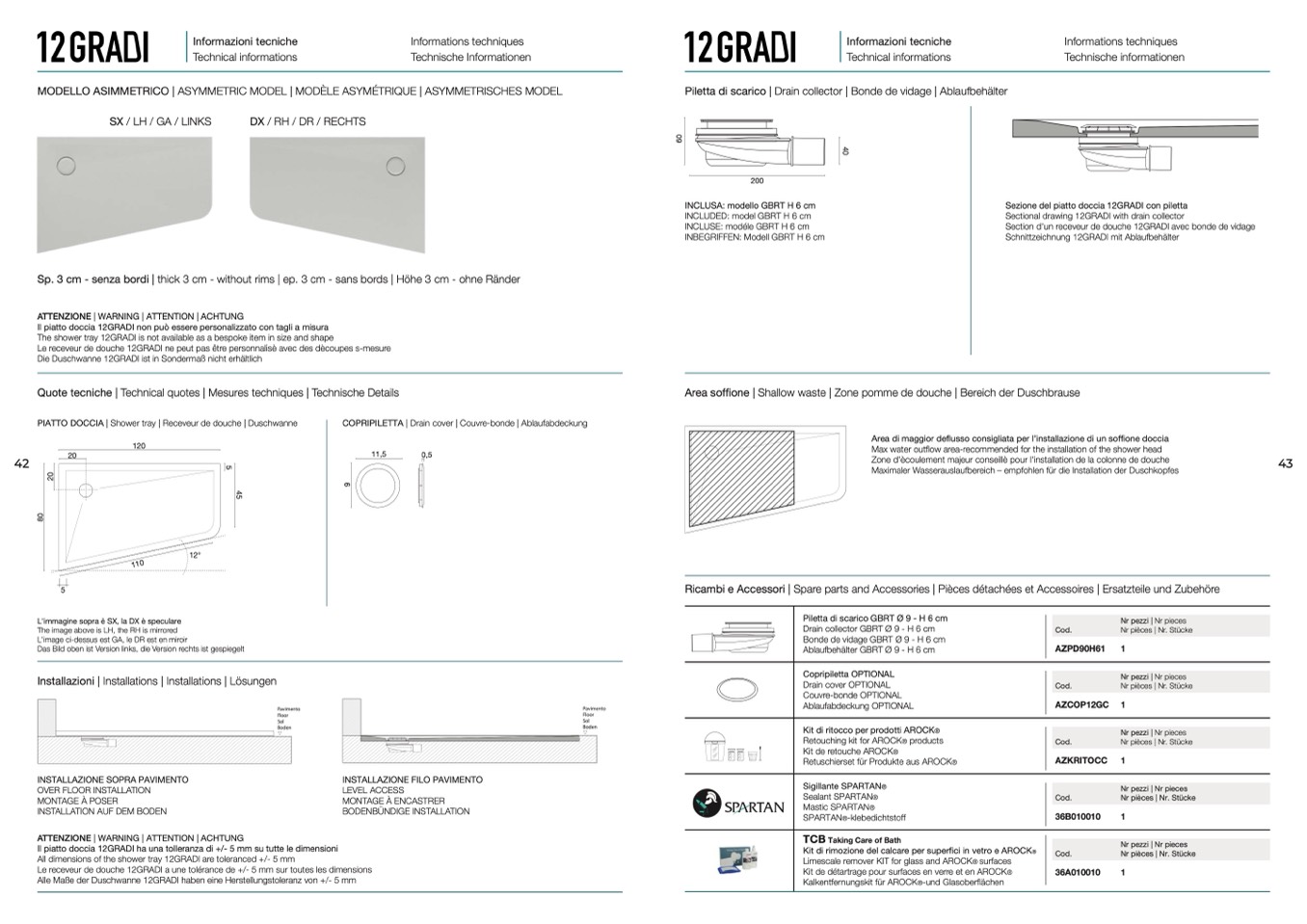

MODELLO ASIMMETRICO | ASYMMETRIC MODEL | MODÈLE ASYM
ÉTRIQUE | ASYMMETRISCHES MODEL
Piletta di scarico | Drain collector | Bonde de vidage | Ablaufbehälter
L'immagine sopra
è SX, la DX è speculare
Pavimento
Floor
Sol
Boden
Pavimento
Floor
Sol
Boden
Piletta di scarico GBRT Ø 9 - H 6 cm
Drain collector GBRT Ø 9 - H 6 cm
Bonde de vidage GBRT Ø 9 - H 6 cm
Ablaufbeh
älter GBRT Ø 9 - H 6 cm
Copripiletta OPTIONAL
Drain cover OPTIONAL
Couvre-bonde OPTIONAL
Ablaufabdeckung OPTIONAL
Kit di ritocco per prodotti AROCK®
Retouching kit for AROCK® products
Kit de retouche AROCK®
Retuschierset f
ür Produkte aus AROCK®
Sigillante SPARTAN®
Sealant SPARTAN®
Mastic SPARTAN®
SPARTAN®-klebedichtstoff
TCB
Taking Care of Bath
Kit di rimozione del calcare per super
fici in vetro e AROCK
®
Limescale remover KIT for glass and AROCK® surfaces
Kit de d
étartrage pour surfaces en verre et en AROCK®
Kalkentfernungskit f
ür AROCK®-und Glasober
flächen
SX / LH / GA / LINKS
DX / RH / DR / RECHTS
Sp. 3 cm - senza bordi | thick 3 cm - without rims | ep. 3 cm - sans bords | Höhe 3 cm - ohne R
änder
ATTENZIONE | WARNING | ATTENTION | ACHTUNG
Il piatto doccia 12GRADI non pu
ò essere personalizzato con tagli a misura
The shower tray 12GRADI is not available as a bespoke item in size and shape
Le receveur de douche 12GRADI ne peut pas être personnalisè avec des dècoupes s-mesure
Die Duschwanne 12GRADI ist in Sondermaß nicht erh
ältlich
Quote tecniche | Technical quotes | Mesures techniques | Technische Details
Area soffione | Shallow waste | Zone pomme de douche | Bereich der Duschbrause
Area di maggior de
flusso consigliata per l’installazione di un soffione doccia
Max water out
flow area-recommended for the installation of the shower head
Zone d'ècoulement majeur conseillè pour l'installation de la colonne de douche
43
Maximaler Wasserauslaufbereich – empfohlen für die Installation der Duschkopfes
Ricambi e Accessori | Spare parts and Accessories | Pièces détachées et Accessoires | Ersatzteile und Zubeh
öre
PIATTO DOCCIA | Shower tray | Receveur de douche | Duschwanne
120
COPRIPILETTA | Drain cover | Couvre-bonde | Ablaufabdeckung
The image above is LH, the RH is mirrored
L'image ci-dessus est GA, le DR est en miroir
Das Bild oben ist Version links, die Version rechts ist gespiegelt
Installazioni | Installations | Installations | L
ösungen
INSTALLAZIONE SOPRA PAVIMENTO
OVER FLOOR INSTALLATION
MONTAGE
À POSER
INSTALLATION AUF DEM BODEN
INSTALLAZIONE FILO PAVIMENTO
LEVEL ACCESS
MONTAGE
À ENCASTRER
BODENB
ÜNDIGE INSTALLATION
Pavimento
Floor
Sol
Boden
Pavimento
Floor
Sol
Boden
AZPD90H61
1
AZCOP12GC 1
AZKRITOCC 1
36B010010
1
36A010010
1
12°
ATTENZIONE | WARNING | ATTENTION | ACHTUNG
Il piatto doccia 12GRADI ha una tolleranza di +/- 5 mm su tutte le dimensioni
All dimensions of the shower tray 12GRADI are toleranced +/- 5 mm
Le receveur de douche 12GRADI a une tol
érance de +/- 5 mm sur toutes les dimensions
Alle Maße der Duschwanne 12GRADI haben eine Herstellungstoleranz von +/- 5 mm
200
INCLUSA: modello GBRT H 6 cm
INCLUDED: model GBRT H 6 cm
INCLUSE: mod
éle GBRT H 6 cm
INBEGRIFFEN: Modell GBRT H 6 cm
Sezione del piatto doccia 12GRADI con piletta
Sectional drawing 12GRADI with drain collector
Section d'un receveur de douche 12GRADI avec bonde de vidage
Schnittzeichnung 12GRADI mit Ablaufbeh
älter
4
0
4
5
5
8
0
2
0
9
6
0
11
0
Nr pezzi | Nr pieces
Cod.
Nr pi
èces | Nr. Stücke
Nr pezzi | Nr pieces
Cod.
Nr pi
èces | Nr. Stücke
Nr pezzi | Nr pieces
Cod.
Nr pi
èces | Nr. Stücke
Nr pezzi | Nr pieces
Cod.
Nr pièces | Nr. St
ücke
Nr pezzi | Nr pieces
Cod.
Nr pièces | Nr. St
ücke
