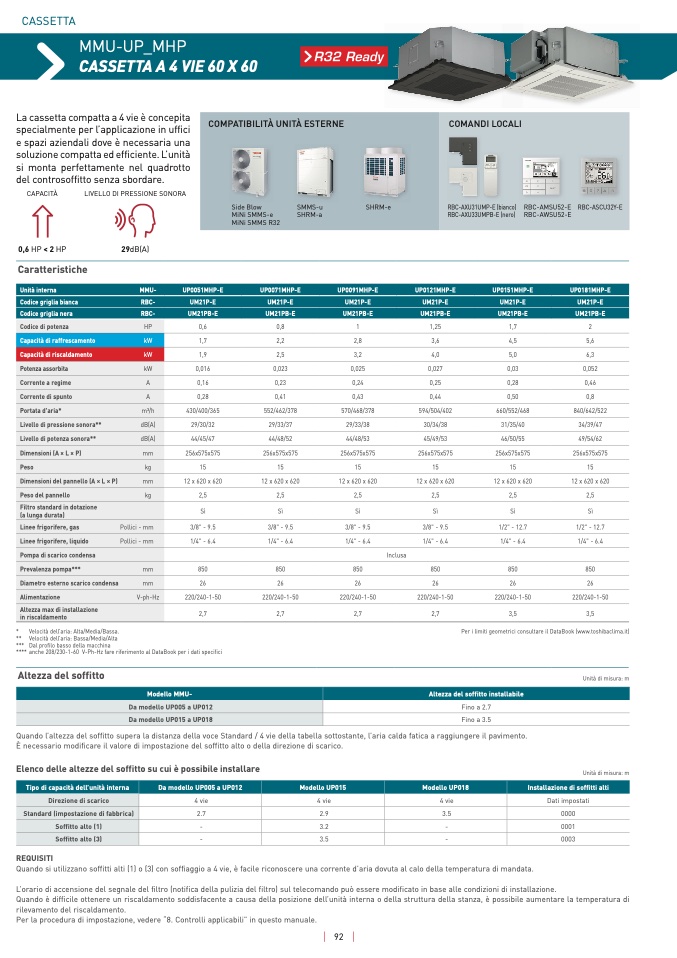

CASSETT
A
MMU-UP_MHP
CASSETTA A 4 VIE 60 X 60
La cassetta compatta a 4 vie è concepita
specialmente per l’applicazione in uffici
e spazi aziendali dove è necessaria una
soluzione compatta ed efficiente. L’unità
si monta perfettamente nel quadrott
o
del controsoffitto senza sbordare.
CAPACIT
À
LIVELLO DI PRESSIONE SONOR
A
0
°
0
°
COMPATIBILITÀ UNITÀ ESTERNE
COMANDI LOCALI
Side Blo
w
MiNi SMMS-
e
MiNi SMMS R3
2
SMMS-u
SHRM-a
SHRM-e
RBC-AXU31UMP-E (bianco)
RBC-AXU33UMPB-E (nero)
RBC-AMSU52-
E
RBC-AWSU52-
E
RBC-ASCU32Y-
E
MMU-
UP0051MHP-E
UP0071MHP-E
UP0091MHP-E
UP0121MHP-E
UP0151MHP-E
UP0181MHP-
E
Codice griglia bianca
RBC-
UM21P-E
UM21P-E
UM21P-E
UM21P-E
UM21P-E
UM21P-
E
Codice griglia nera
RBC-
UM21PB-E
UM21PB-E
UM21PB-E
UM21PB-E
UM21PB-E
UM21PB-E
Codice di potenza
HP
0,6
0,8
1
1,25
1,7
2
Capacità di raffrescamento
kW
1,7
2,2
2,8
3,6
4,5
5,
6
Capacità di riscaldamento
kW
1,9
2,5
3,2
4,0
5,0
6,
3
Potenza assorbita
kW
0,016
0,023
0,025
0,027
0,03
0,052
Corrente a regime
A
0,16
0,23
0,24
0,25
0,28
0,46
Corrente di spunto
A
0,28
0,41
0,43
0,44
0,50
0,
8
Portata d'aria*
m³/h
430/400/365
552/462/378
570/468/378
594/504/402
660/552/468
840/642/52
2
Livello di pressione sonora**
dB(A)
29/30/32
29/33/37
29/33/38
30/34/38
31/35/40
34/39/4
7
Livello di potenza sonora**
dB(A)
44/45/47
44/48/52
44/48/53
45/49/53
46/50/55
49/54/6
2
Dimensioni (A × L × P)
mm
256x575x575
256x575x575
256x575x575
256x575x575
256x575x575
256x575x57
5
0,6 HP < 2 H
P
29dB(A
)
Caratteristich
e
Unità interna
Dimensioni del pannello (A × L × P)
mm
12 x 620 x 620
12 x 620 x 620
12 x 620 x 620
12 x 620 x 620
12 x 620 x 620
12 x 620 x 620
Filtro standard in dotazion
e
(a lunga durata)
Sì
Sì
Sì
Sì
Sì
S
ì
Pompa di scarico condensa
Inclusa
Altezza max di installazion
e
in riscaldamento
2,7
2,7
2,7
2,7
3,5
3,5
*
**
***
***
*
Velocità dell’aria: Alta/Media/Bassa
.
Velocità dell’aria: Bassa/Media/Alt
a
Dal profilo basso della macchin
a
anche 208/230-1-60 V-Ph-Hz fare riferimento al DataBook per i dati specifici
Per i limiti geometrici consultare il DataBook (www.toshibaclima.it
)
Altezza del soffitt
o
Peso
kg
15
15
15
15
15
15
Peso del pannello
kg
2,5
2,5
2,5
2,5
2,5
2,
5
Linee frigorifere, gas
Pollici - mm
3/8" - 9.5
3/8" - 9.5
3/8" - 9.5
3/8" - 9.5
1/2" - 12.7
1/2" - 12.
7
Linee frigorifere, liquido
Pollici - mm
1/4" - 6.4
1/4" - 6.4
1/4" - 6.4
1/4" - 6.4
1/4" - 6.4
1/4" - 6.4
Prevalenza pompa***
mm
850
850
850
850
850
850
Diametro esterno scarico condensa
mm
26
26
26
26
26
26
Alimentazione
V-ph-Hz
220/240-1-50
220/240-1-50
220/240-1-50
220/240-1-50
220/240-1-50
220/240-1-50
Unità di misura: m
ModeIlo MMU-
Da modello UP005 a UP012
Altezza del soffitto installabil
e
Fino a 2.7
Da modello UP015 a UP018
Fino a 3.5
Quando l’altezza del soffitto supera la distanza della voce Standard / 4 vie della tabella sottostante, l’aria calda fatica a raggiungere il pavimento.
È necessario modificare il valore di impostazione del soffitto alto o della direzione di scarico
.
Elenco delle altezze del soffitto su cui è possibile installare
Unità di misura: m
Tipo di capacità dell’unità interna
Direzione di scarico
Da modello UP005 a UP012
4 vie
Modello UP015
4 vie
Modello UP018
4 vie
Installazione di soffitti alt
i
Dati impostati
Standard (impostazione di fabbrica)
2.7
2.9
3.5
000
0
Soffitto alto (1
)
-
3.2
-
000
1
Soffitto alto (3
)
-
3.5
-
000
3
REQUISIT
I
Quando si utilizzano soffitti alti (1) o (3) con soffiaggio a 4 vie, è facile riconoscere una corrente d’aria dovuta al calo della temperatura di mandata
.
L’orario di accensione del segnale del filtro (notifica della pulizia del filtro) sul telecomando può essere modificato in base alle condizioni di installazione.
Quando è difficile ottenere un riscaldamento soddisfacente a causa della posizione dell’unità interna o della struttura della stanza, è possibile aumentare la temperatura di
rilevamento del riscaldamento
.
Per la procedura di impostazione, vedere “8. Controlli applicabili” in questo manuale
.
92
