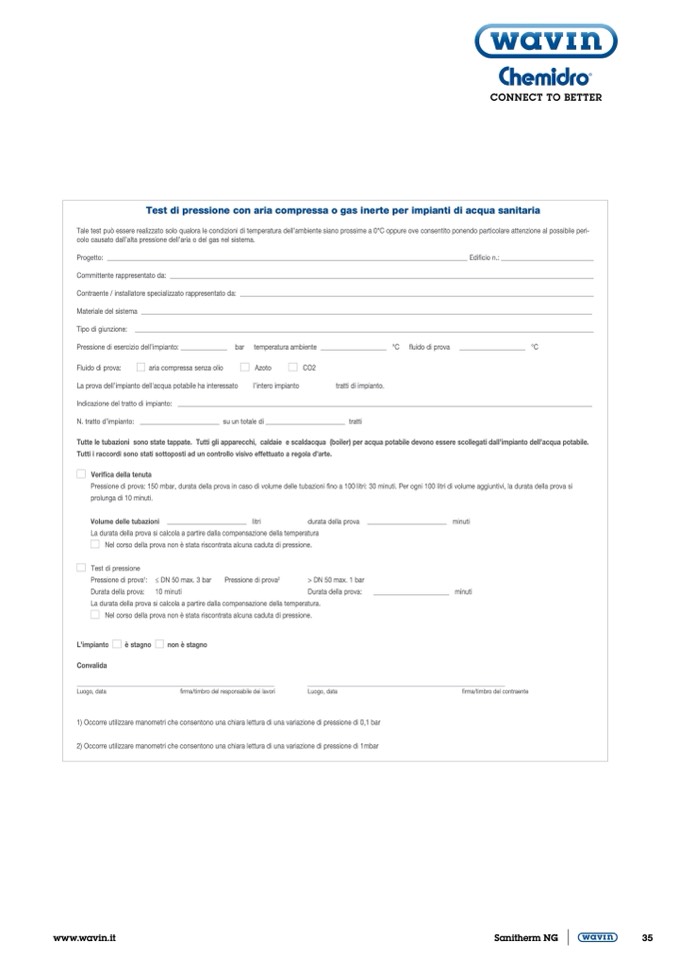

Test di pressione con aria compressa o gas inerte per impianti di acqua sanitaria
Tale test può essere realizzato solo qualora le condizioni di temperatura dell’ambiente siano prossime a 0°C oppure ove consentito ponendo particolare attenzione al possibile peri-
colo causato dall’alta pressione dell’aria o del gas nel sistema.
Progetto:
Committente rappresentato da:
Contraente / installatore specializzato rappresentato da:
Materiale del sistema
Tipo di giunzione:
Pressione di esercizio dell’impianto:
bar
Fluido di prova:
aria compressa senza olio
La prova dell’impianto dell'acqua potabile ha interessato
Indicazione del tratto di impianto:
N. tratto d’impianto:
su un totale di
Edificio n.:
temperatura ambiente
°C fluido di prova
°C
Azoto
CO2
l’intero impianto
tratti di impianto.
tratti
Tutte le tubazioni sono state tappate. Tutti gli apparecchi, caldaie e scaldacqua (boiler) per acqua potabile devono essere scollegati dall’impianto dell’acqua potabile.
Tutti i raccordi sono stati sottoposti ad un controllo visivo effettuato a regola d’arte.
Verifica della tenuta
Pressione di prova: 150 mbar, durata della prova in caso di volume delle tubazioni fino a 100 litri: 30 minuti. Per ogni 100 litri di volume aggiuntivi, la durata della prova si
prolunga di 10 minuti.
Volume delle tubazioni
litri
durata della prova
La durata della prova si calcola a partire dalla compensazione della temperatura
Nel corso della prova non è stata riscontrata alcuna caduta di pressione.
Test di pressione
Pressione di prova
1
: ≤ DN 50 max. 3 bar
Pressione di prova
2
> DN 50 max. 1 bar
Durata della prova:
10 minuti
Durata della prova:
La durata della prova si calcola a partire dalla compensazione della temperatura.
Nel corso della prova non è stata riscontrata alcuna caduta di pressione.
L’impianto
è stagno
non è stagno
Convalida
Luogo, data
firma/timbro del responsabile dei lavori
Luogo, data
1) Occorre utilizzare manometri che consentono una chiara lettura di una variazione di pressione di 0,1 bar
2) Occorre utilizzare manometri che consentono una chiara lettura di una variazione di pressione di 1mbar
minuti
minuti
firma/timbro del contraente
